产品
滤波器
通带频率 23.15~25.1GHz,25.75GHz≥60dB,22.15GHz≥80dB,2.92-F
- ZBF8-C24.13-1.95G-1945
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 23.15 | ~ | 25.1 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | 22.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 25.75 | GHz≥ | 60 | dB | ||
| 带外抑制 | 22.15 | GHz≥ | 80 | dB | ||
| 带外抑制 | 26.1 | GHz≥ | 80 | dB |
其它参数
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB |
| 21.5 | 176.68 | -94.43 | -94.43 |
| 21.86 | 363.71 | -92.66 | -92.66 |
| 22.21 | 209.35 | -86.11 | -86.11 |
| 22.57 | 128.01 | -54.11 | -54.11 |
| 22.93 | 18.17 | -15.01 | -15.01 |
| 23.29 | 1.11 | -0.82 | -0.82 |
| 23.64 | 1.06 | -0.73 | -0.73 |
| 24 | 1.24 | -0.81 | -0.81 |
| 24.36 | 1.33 | -0.88 | -0.88 |
| 24.71 | 1.42 | -0.97 | -0.97 |
| 25.07 | 1.19 | -1.19 | -1.19 |
| 25.43 | 21.26 | -28.6 | -28.6 |
| 25.79 | 23.85 | -66.27 | -66.27 |
| 26.14 | 30.13 | -90.24 | -90.24 |
| 26.5 | 37.95 | -93.19 | -93.19 |

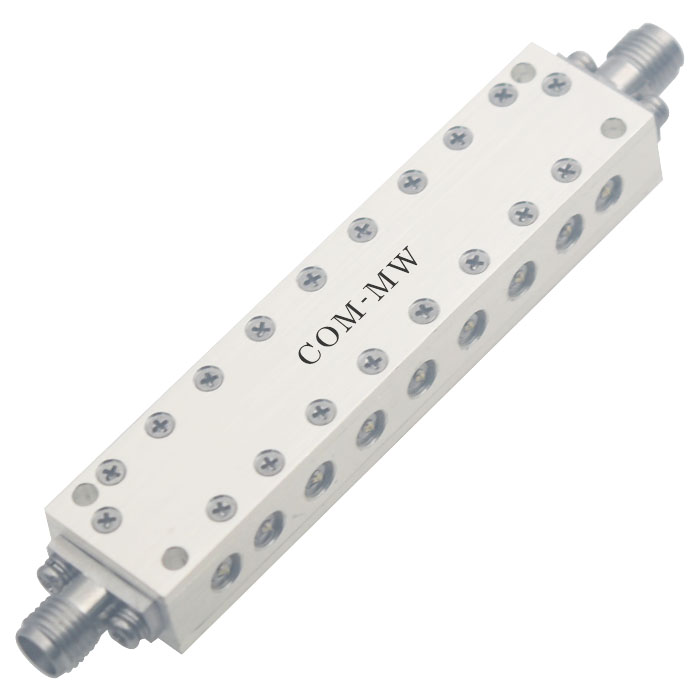

参考实物图

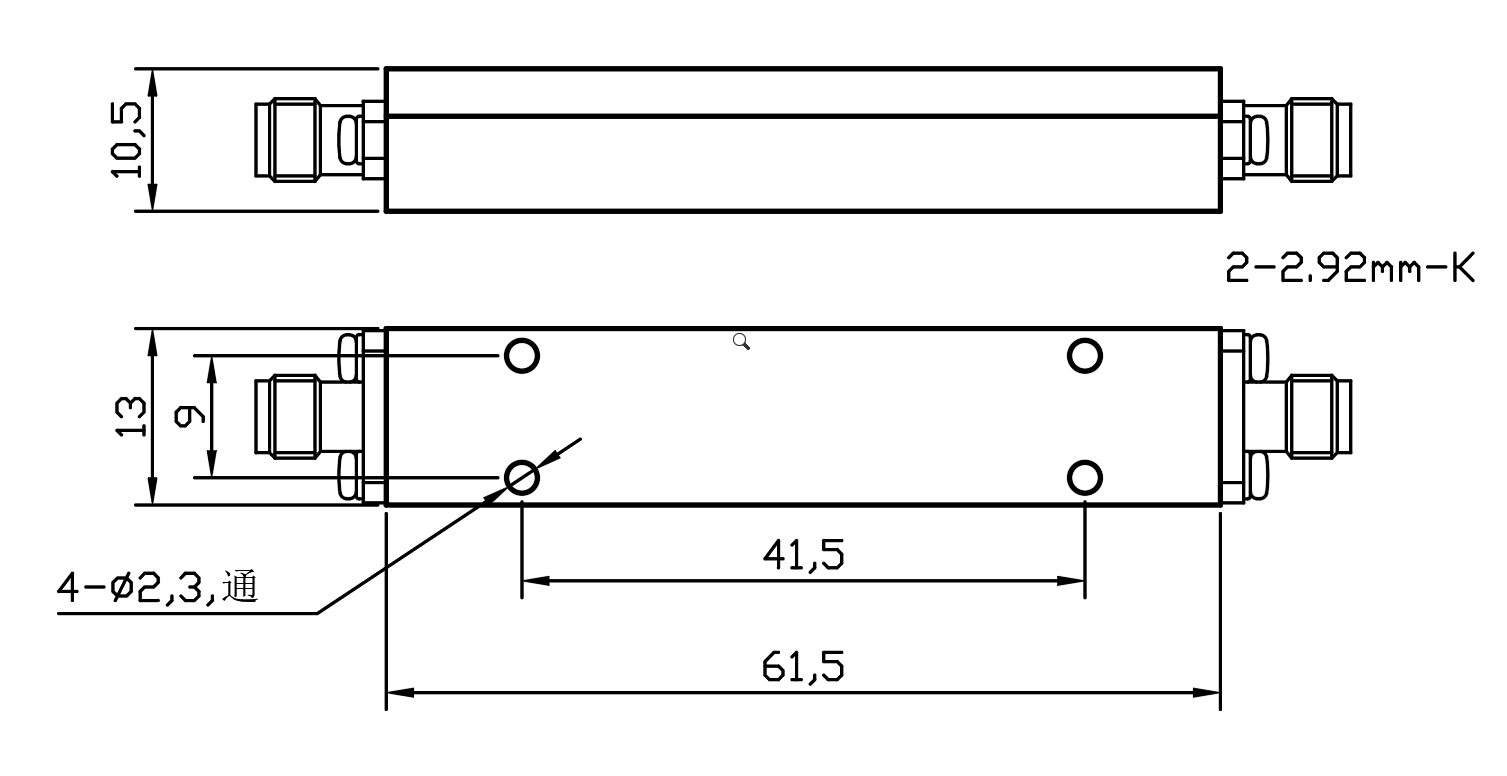

外形结构图（mm）

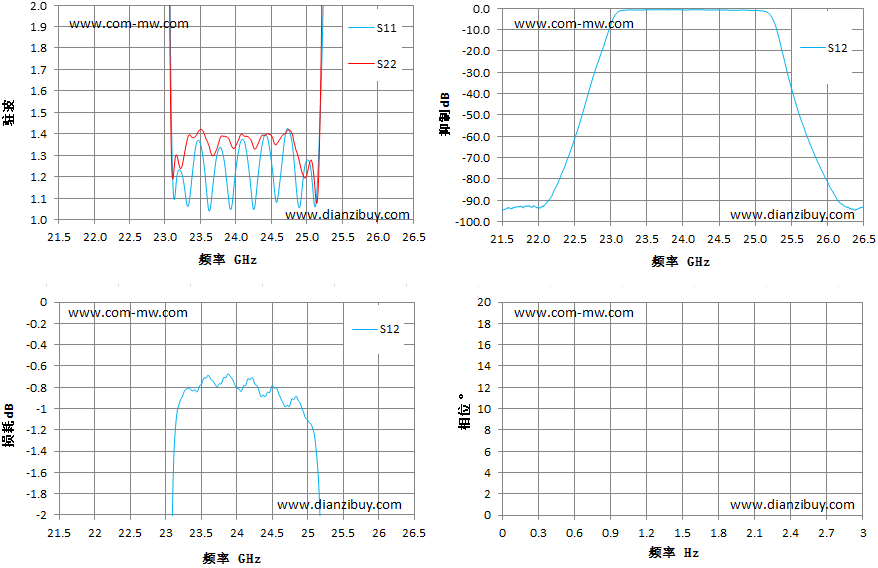

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
