电桥
500~3000MHz,1W,2路,180°,表面贴装,替代SYPJ-2-33+
- B0081
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 3.2 | dB | ||
| 隔离度 | 11 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2 | |||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | 14 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 180° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SYPJ-2-33+ |
端口定义
| 公共端口 | 8 |
| 分配端口 | 5（180°）；4（0°） |
| 接地端口 | 1，2，3，6，7 |
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S34 隔离 dB |
| 350.00 | 1.95 | -3.68 | -4.33 | 180.52 | -14.52 |
| 575.00 | 1.74 | -3.67 | -4.27 | 179.63 | -15.30 |
| 800.00 | 1.50 | -3.72 | -4.25 | 177.52 | -16.25 |
| 1025.00 | 1.27 | -3.78 | -4.23 | 176.86 | -17.66 |
| 1250.00 | 1.15 | -3.88 | -4.17 | 177.84 | -19.70 |
| 1475.00 | 1.23 | -4.05 | -4.20 | 177.87 | -22.74 |
| 1700.00 | 1.43 | -4.35 | -4.38 | 177.59 | -27.36 |
| 1925.00 | 1.63 | -4.70 | -4.61 | 177.42 | -32.52 |
| 2150.00 | 1.72 | -4.94 | -4.75 | 177.39 | -29.36 |
| 2375.00 | 1.84 | -5.15 | -4.92 | 177.09 | -25.43 |
| 2600.00 | 1.82 | -5.32 | -5.14 | 177.29 | -23.01 |
| 2825.00 | 1.78 | -5.46 | -5.33 | 177.44 | -21.49 |
| 3050.00 | 1.64 | -5.56 | -5.45 | 179.08 | -20.46 |
| 3275.00 | 1.49 | -5.62 | -5.56 | 180.40 | -19.70 |
| 3500.00 | 1.50 | -5.86 | -5.80 | 181.65 | -19.12 |
参考实物图

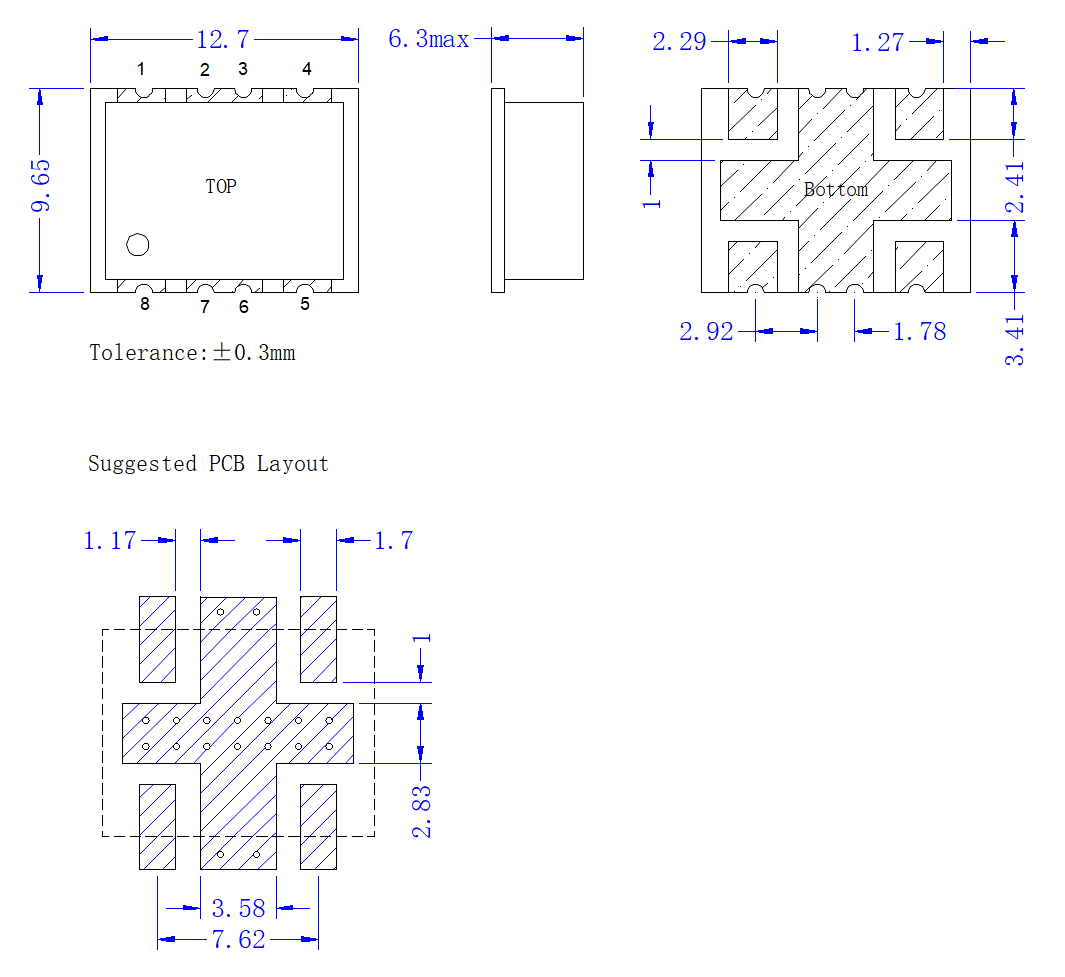

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
