产品
滤波器
通带频率 2200~2302MHz,DC-1720MHz≥70dBc,1720-2025MHz≥25dBc,微带圆针
- ZBF15-L2251-102-2855
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2302 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带内波动 | 任意18mhz | 0.1 | dB | |||
| 带外抑制 | DC-1720 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 1720-2025 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 2780-3700 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 3700-5000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 24h绝对时延变化 | ≤0.1ns |
| 时延波动 | ≤1ns（任意900KHz@0.1ns) |
| 幅度一致性 | ±0.2dB |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
参考实物图

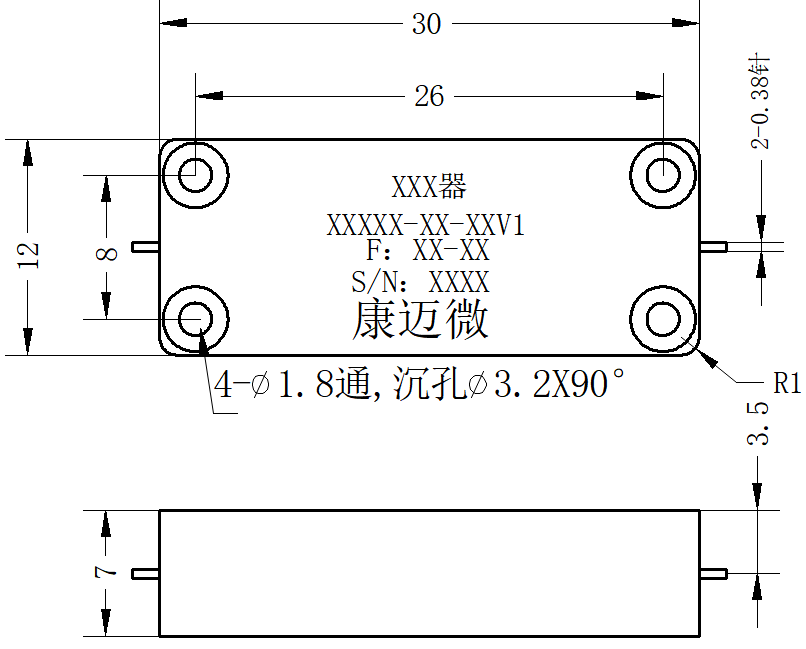

外形结构图（mm）

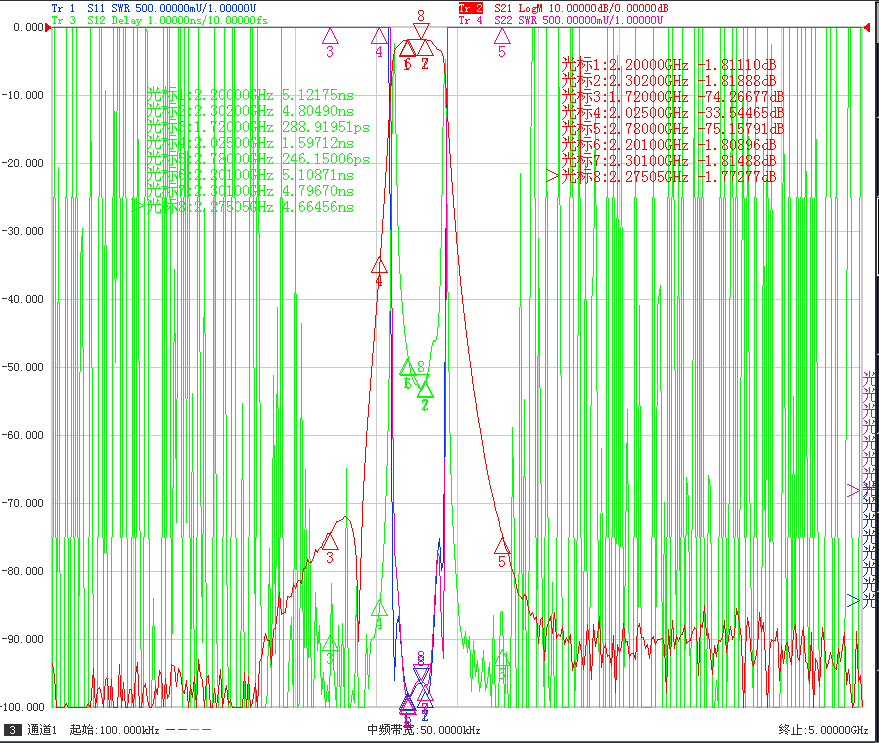

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
