产品
功分器
2~18GHz,15W,16路,0°,SMA
- ZPD25-16M2-18G-796
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2.8 | dB | ||
| 理论损耗 | 12 | dB | ||
| 隔离度 | 16 | 18 | dB | |
| 输入驻波比 | 1.6 | 1.8 | ||
| 输出驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±12 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~16 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S12 相位 ° | S13 相位 ° |
| 0.01 | 12.79 | 9.25 | -18.28 | -18.29 | -11.18 | -12.13 | -0.07 | 0.03 |
| 1.43 | 2.19 | 1.07 | -12.84 | -12.86 | -17.23 | -17.12 | -0.21 | -0.26 |
| 2.86 | 1.11 | 1.08 | -12.32 | -12.36 | -27.64 | -25.89 | -0.45 | -0.85 |
| 4.29 | 1.09 | 1.13 | -12.42 | -12.46 | -30.38 | -33.57 | -0.58 | -1.24 |
| 5.71 | 1.13 | 1.09 | -12.60 | -12.65 | -30.60 | -30.50 | -0.74 | -1.64 |
| 7.14 | 1.12 | 1.11 | -12.73 | -12.78 | -38.89 | -32.15 | -0.86 | -1.78 |
| 8.57 | 1.25 | 1.12 | -13.01 | -13.06 | -23.68 | -23.64 | -1.05 | -2.13 |
| 10.00 | 1.24 | 1.12 | -13.07 | -13.13 | -29.23 | -28.52 | -1.19 | -2.36 |
| 11.43 | 1.40 | 1.02 | -13.30 | -13.38 | -26.51 | -28.28 | -1.38 | -2.68 |
| 12.86 | 1.17 | 1.05 | -13.13 | -13.22 | -26.43 | -25.47 | -1.49 | -2.66 |
| 14.29 | 1.45 | 1.08 | -13.38 | -13.47 | -25.73 | -23.62 | -1.57 | -2.97 |
| 15.71 | 1.54 | 1.13 | -13.72 | -13.81 | -21.41 | -20.98 | -1.45 | -3.32 |
| 17.14 | 1.30 | 1.15 | -13.85 | -13.97 | -22.41 | -20.25 | -1.66 | -3.25 |
| 18.57 | 1.11 | 1.36 | -13.68 | -13.83 | -16.64 | -16.23 | -1.43 | -2.71 |
| 20.00 | 2.05 | 1.69 | -15.39 | -15.45 | -9.81 | -10.93 | -0.97 | -3.06 |
参考实物图
外形结构图（mm）

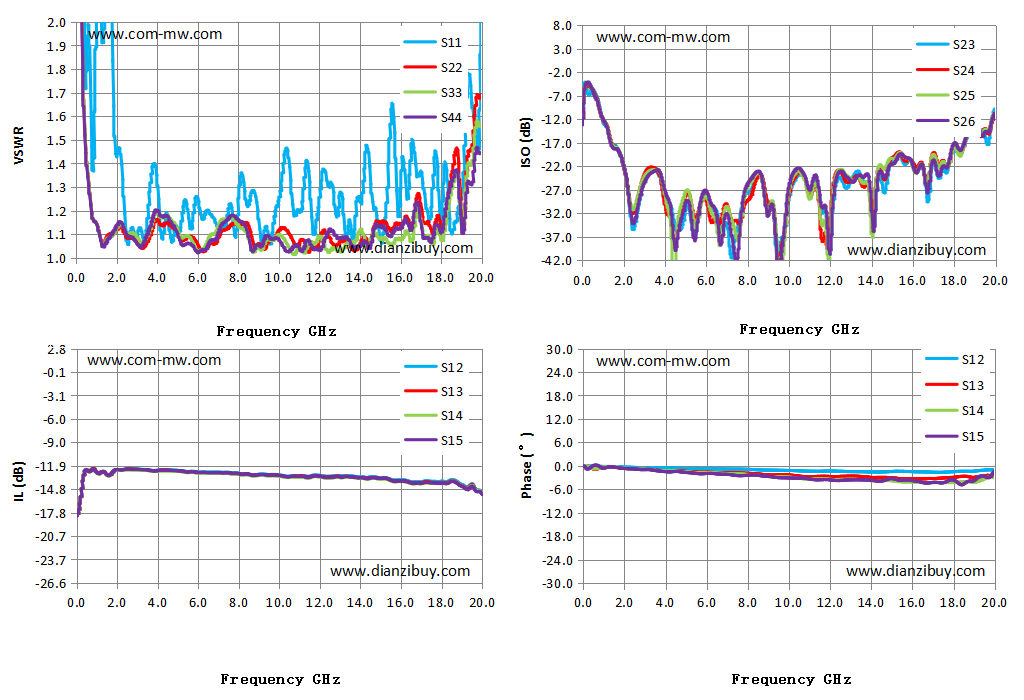

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
