产品
双工器
通带频率一27.9~28.2GHz, 通带频率二38~39.5GHz, 通带频率三31~31.3GHz, 波导口
- ZCB25-3W27.9-39.5G-268
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 27.9 | ~ | 28.2 | GHz |
| 通带频率二 | / | / | 38 | ~ | 39.5 | GHz |
| 通带频率三 | / | / | 31 | ~ | 31.3 | GHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 通带一抑制度 | 31-39.5 | GHz≥ | 90 | dB | ||
| 通带二抑制度 | DC-31.3 | GHz≥ | 90 | dB | ||
| 通带三抑制度 | DC-28.2 | GHz≥ | 90 | dB | ||
| 通带三抑制度 | 38-39.5 | GHz≥ | 90 | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 1 | 公共端 | 0 |
| 2 | 通带一 | 1 |
| 3 | 通带二 | 2 |
| 4 | 通带三 | 3 |

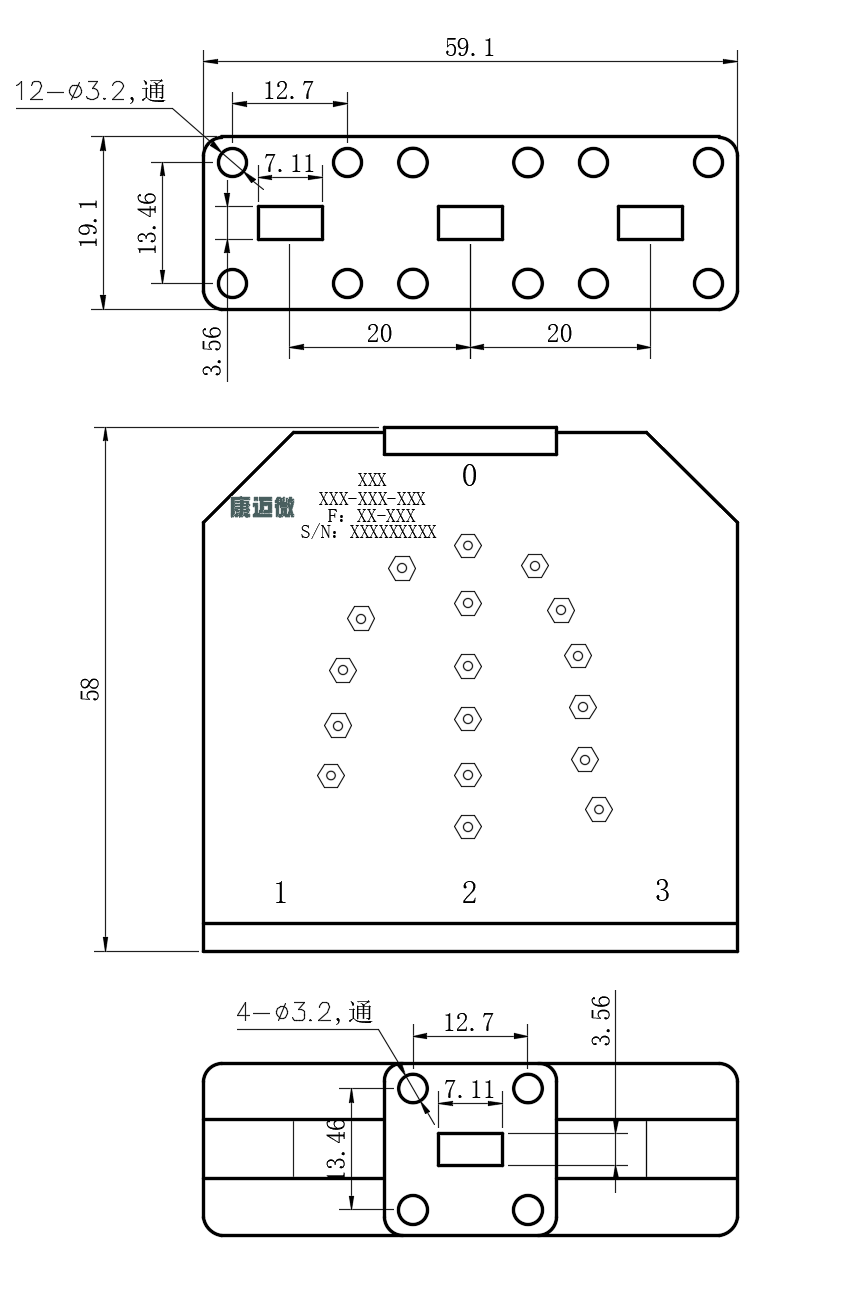

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
