产品
功分器
2~2500MHz, 1W, 16路, 0°, SMA
- ZPD25-16M2-2500-275
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 2500 | MHz |
| 插入损耗 | 4.5 | 6.5@2~2000MHz | dB | |
| 插入损耗 | 9@2000~2500MHz | dB | ||
| 隔离度 | 18@2~2000MHz | 20 | dB | |
| 隔离度 | 12@2000~2500MHz | 15 | dB | |
| 输入驻波比 | 1.6 | 2.4@2~2000MHz | ||
| 输入驻波比 | 2 | 2.2@2000~2500MHz | ||
| 输出驻波比 | 1.6 | 1.8 | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1-16 |

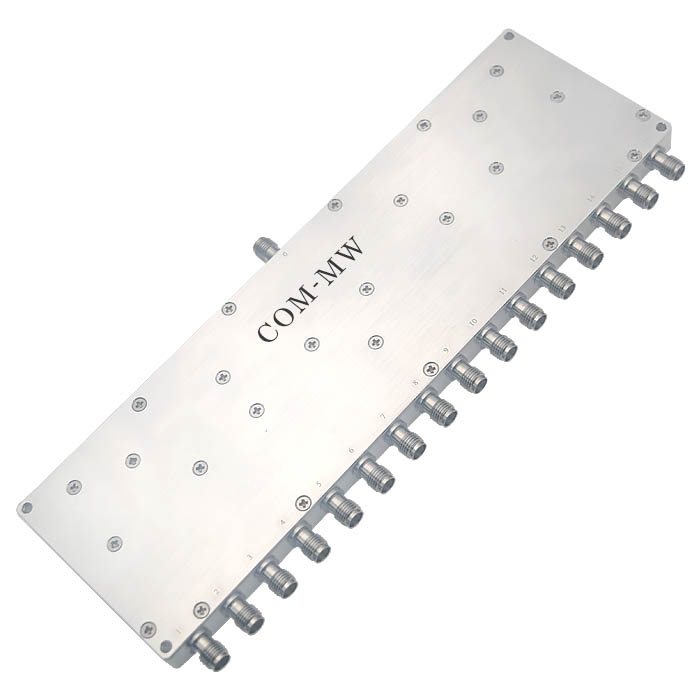

参考实物图

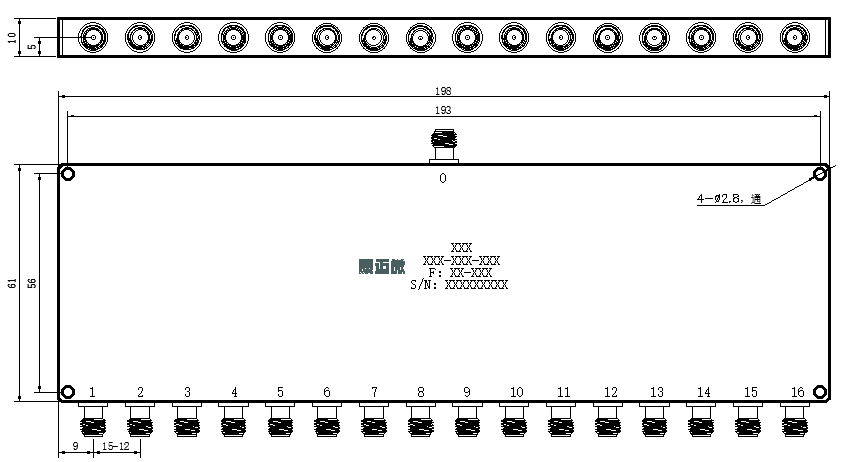

外形结构图（mm）

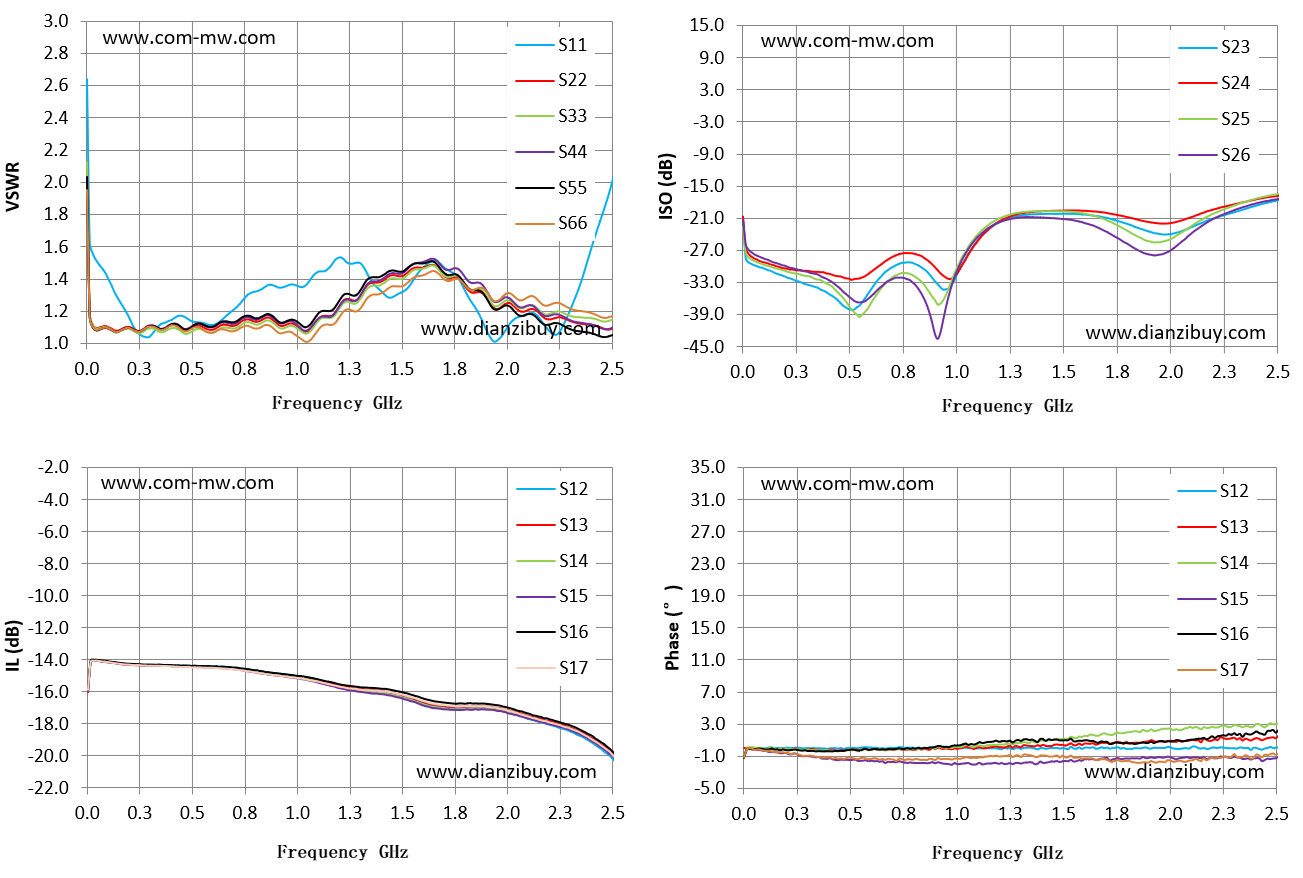

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
