滤波器
通带频率 249~1000MHz,230MHz≥30dB,DC-215MHz≥50dB,SMA
- ZHPF14-L249-1000-729
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 249 | ~ | 1000 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带内波动 | 2.0 | dB | ||||
| 带外抑制 | 230 | MHz≥ | 30 | dB | ||
| 带外抑制 | DC-215 | MHz≥ | 50 | dB | ||
| 通带驻波 | 1.50 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 150.00 | 180.47 | 334.31 | -60.52 | -60.52 | 2.08 |
| 211.00 | 30.27 | 30.65 | -75.58 | -75.58 | -21.90 |
| 271.00 | 1.39 | 1.34 | -0.93 | -0.93 | 10.50 |
| 332.00 | 1.21 | 1.20 | -0.42 | -0.42 | 3.61 |
| 393.00 | 1.16 | 1.13 | -0.31 | -0.31 | 2.12 |
| 454.00 | 1.11 | 1.07 | -0.25 | -0.25 | 1.50 |
| 514.00 | 1.09 | 1.06 | -0.24 | -0.24 | 1.16 |
| 575.00 | 1.07 | 1.06 | -0.22 | -0.22 | 0.94 |
| 636.00 | 1.05 | 1.06 | -0.22 | -0.22 | 0.81 |
| 696.00 | 1.04 | 1.05 | -0.21 | -0.21 | 0.71 |
| 757.00 | 1.05 | 1.03 | -0.21 | -0.21 | 0.64 |
| 818.00 | 1.07 | 1.03 | -0.22 | -0.22 | 0.58 |
| 879.00 | 1.09 | 1.03 | -0.22 | -0.22 | 0.55 |
| 939.00 | 1.11 | 1.04 | -0.23 | -0.23 | 0.51 |
| 1000.00 | 1.13 | 1.06 | -0.23 | -0.23 | 0.49 |

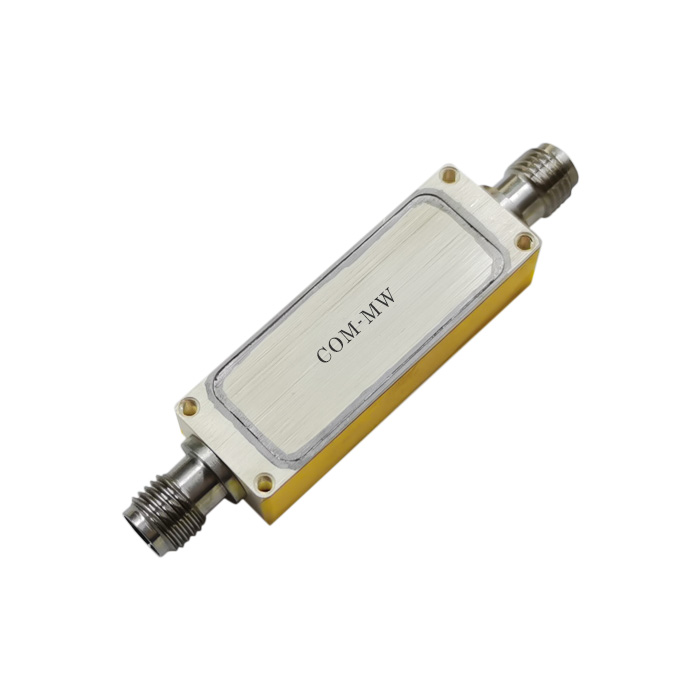

参考实物图

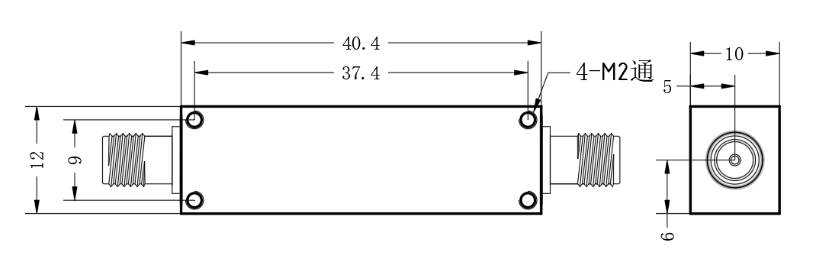

外形结构图（mm）

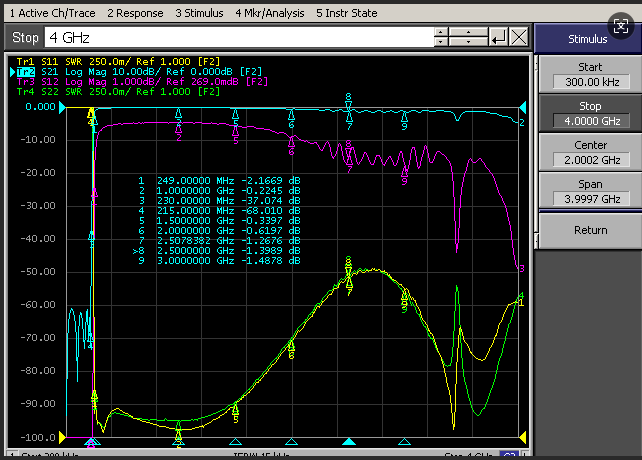

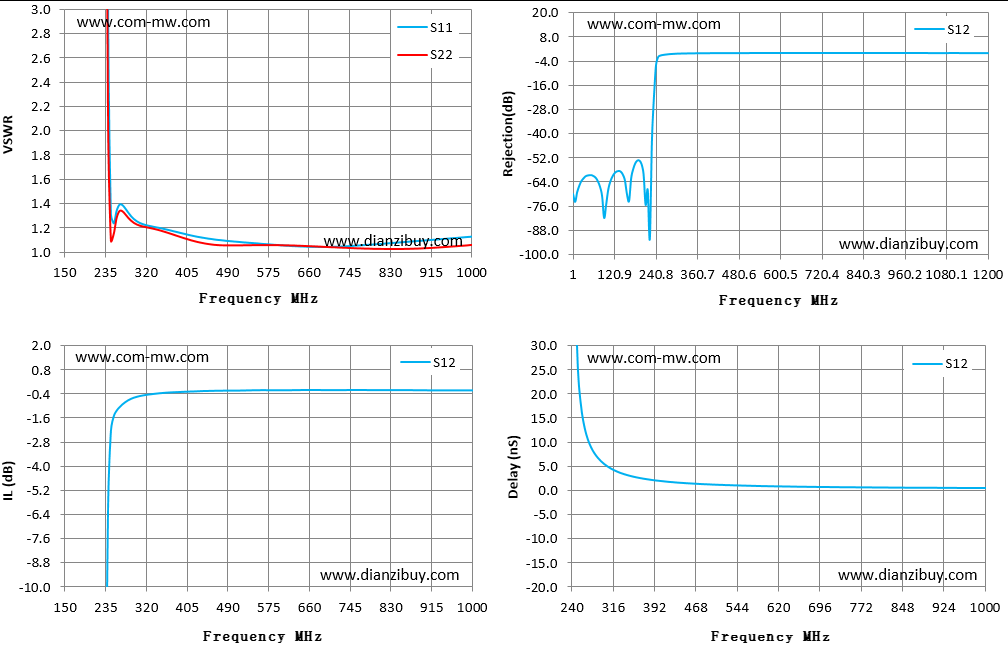

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
