低噪声放大器
1~18GHz, 增益40dB, 噪声系数3.3dB, P-1dB功率10dBm, SMA
- DLNA8-1-18G-3024
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 18 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 3.3 | dB | ||
| 驻波比 | 2.3 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +220V |
| 工作温度 | -20~+60℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 01+2071 |
使用说明
| 1 | 供电方式1 | 220V供电输入，标准AC接口，12-15V/5W输出 |
| 2 | 供电方式2 | 直流供电，接口DC5.5mm(外径)*2.5mm(内孔径)的220V电源适配器供电 |
| 3 | 直流供电电压 | 直流供电电压由内部模块输入电压决定 |
| 4 | 开关使用说明 | 开关带上电指示，上电后灯亮，220V和DC供电任一电源上电，开通后即可使用，不能同时上电使用。 |
| 5 | 外壳材料 | 外壳采用合金铝 |
| 6 | 表面颜色 | 阳极化处理（蓝色） |
配件清单
| 1 | 标配 | 220VAC电源线1条 |
| 2 | 选配 | 220V输入电源适配器1个 |
| 3 | 其它 | 产品测试报告及合格证等相关文件 |

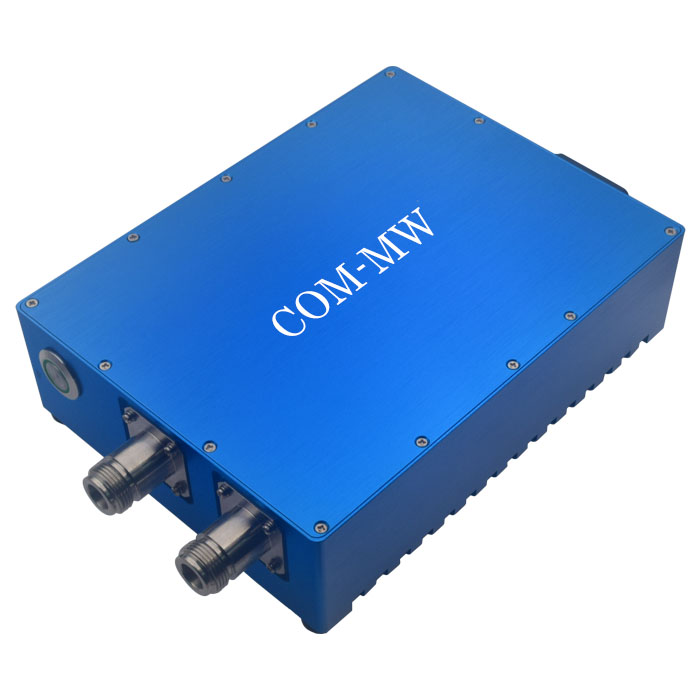

参考实物图

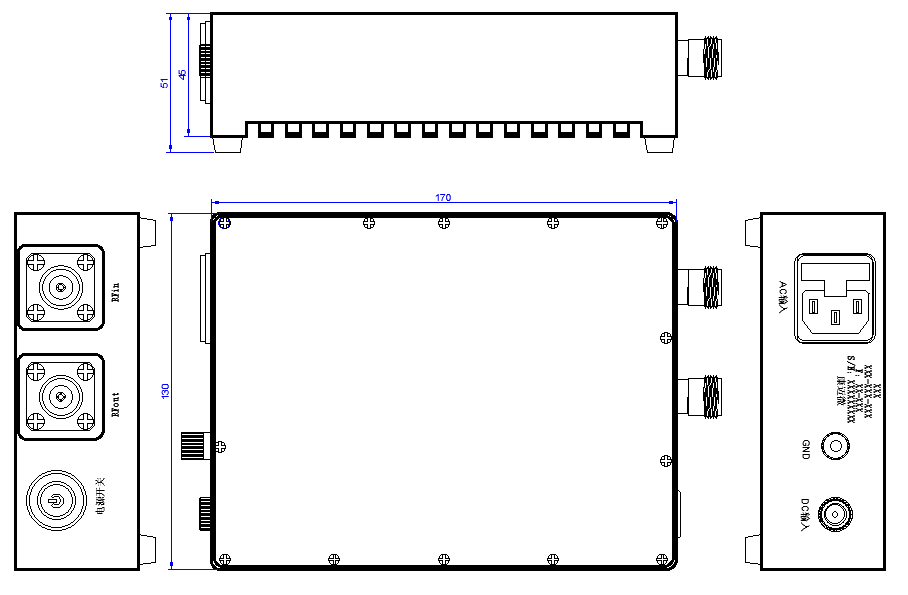

外形结构图（mm）
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
