滤波器
通带频率2759~2761, DC～2520MHz≥50dB, 3000～4000MHz≥50dB, 表面贴装
- ZBF3-L2760-0-2698
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2759 | ~ | 2761 | |
| 通带损耗 | / | / | 6.5 | dB | ||
| 带外抑制 | DC～2520 | MHz≥ | 50 | dB | ||
| 带外抑制 | 3000～4000 | MHz≥ | 50 | dB | ||
| 带外抑制 | 2640 | MHz≥ | 50 | dB | ||
| 带外抑制 | 2880 | MHz≥ | 50 | dB | ||
| 带外抑制 | 4000～6000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 相位一致性 | ≤10°fo±1MHz |
| 工作温度 | -45~+85℃ |
功能示意图

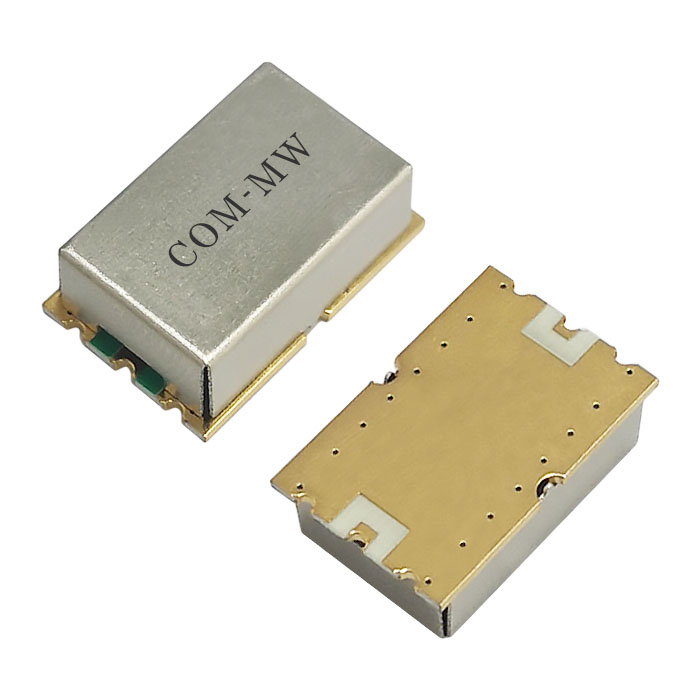

参考实物图
外形结构图（mm）

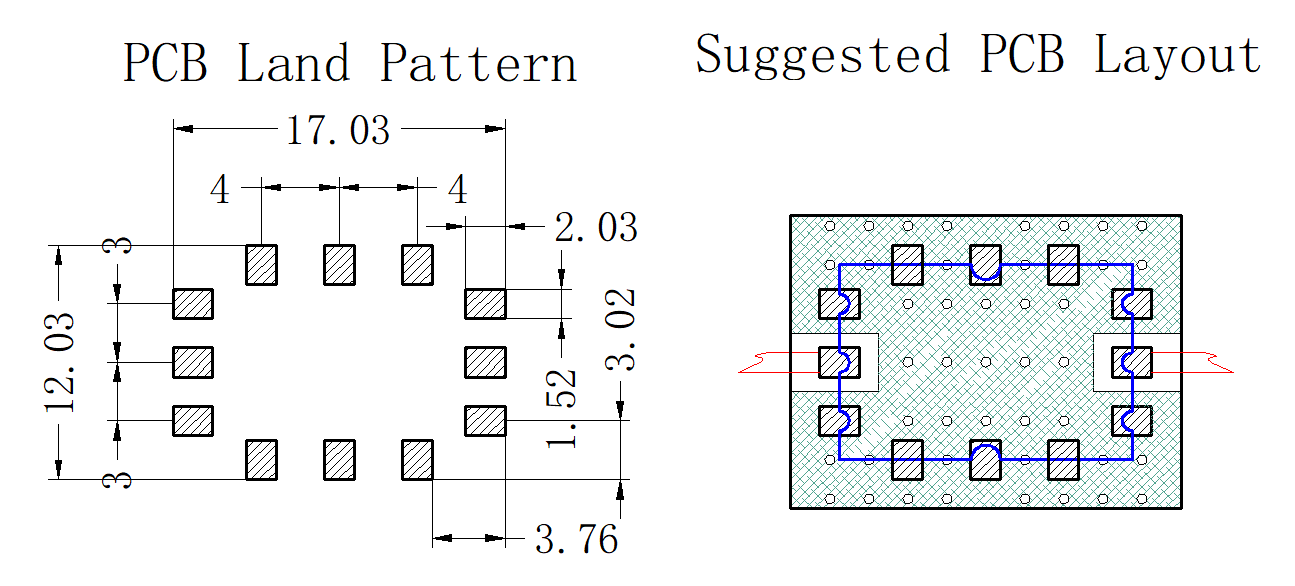

建议PCB布局图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
