功分器
30~50GHz, 10W, 3路, 0°, 2.4-F
- ZPD25-3M30-50G-831
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 50 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 25.00 | 1.11 | 1.22 | -5.06 | -29.05 | 0.61 |
| 27.21 | 1.30 | 1.17 | -5.10 | -26.60 | -0.07 |
| 29.43 | 1.22 | 1.11 | -5.02 | -22.79 | 0.72 |
| 31.64 | 1.26 | 1.05 | -5.04 | -20.98 | 2.16 |
| 33.86 | 1.43 | 1.23 | -5.30 | -21.23 | 1.75 |
| 36.07 | 1.14 | 1.18 | -5.04 | -23.80 | 0.46 |
| 38.29 | 1.24 | 1.22 | -5.12 | -24.28 | 0.82 |
| 40.50 | 1.04 | 1.16 | -5.05 | -25.20 | 1.78 |
| 42.71 | 1.18 | 1.11 | -5.08 | -29.40 | 1.87 |
| 44.93 | 1.10 | 1.28 | -5.25 | -23.37 | 1.02 |
| 47.14 | 1.30 | 1.13 | -5.30 | -22.39 | 1.95 |
| 49.36 | 1.45 | 1.21 | -5.39 | -24.21 | -0.12 |
| 51.57 | 1.05 | 1.13 | -5.17 | -20.90 | 0.65 |
| 53.79 | 1.47 | 1.43 | -5.55 | -24.32 | 0.46 |
| 56.00 | 1.57 | 1.26 | -5.60 | -19.04 | 0.68 |

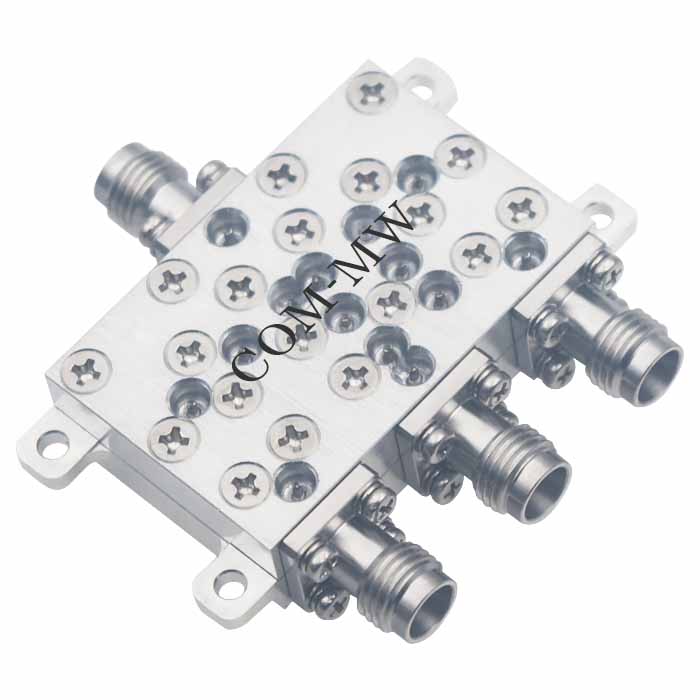

参考实物图

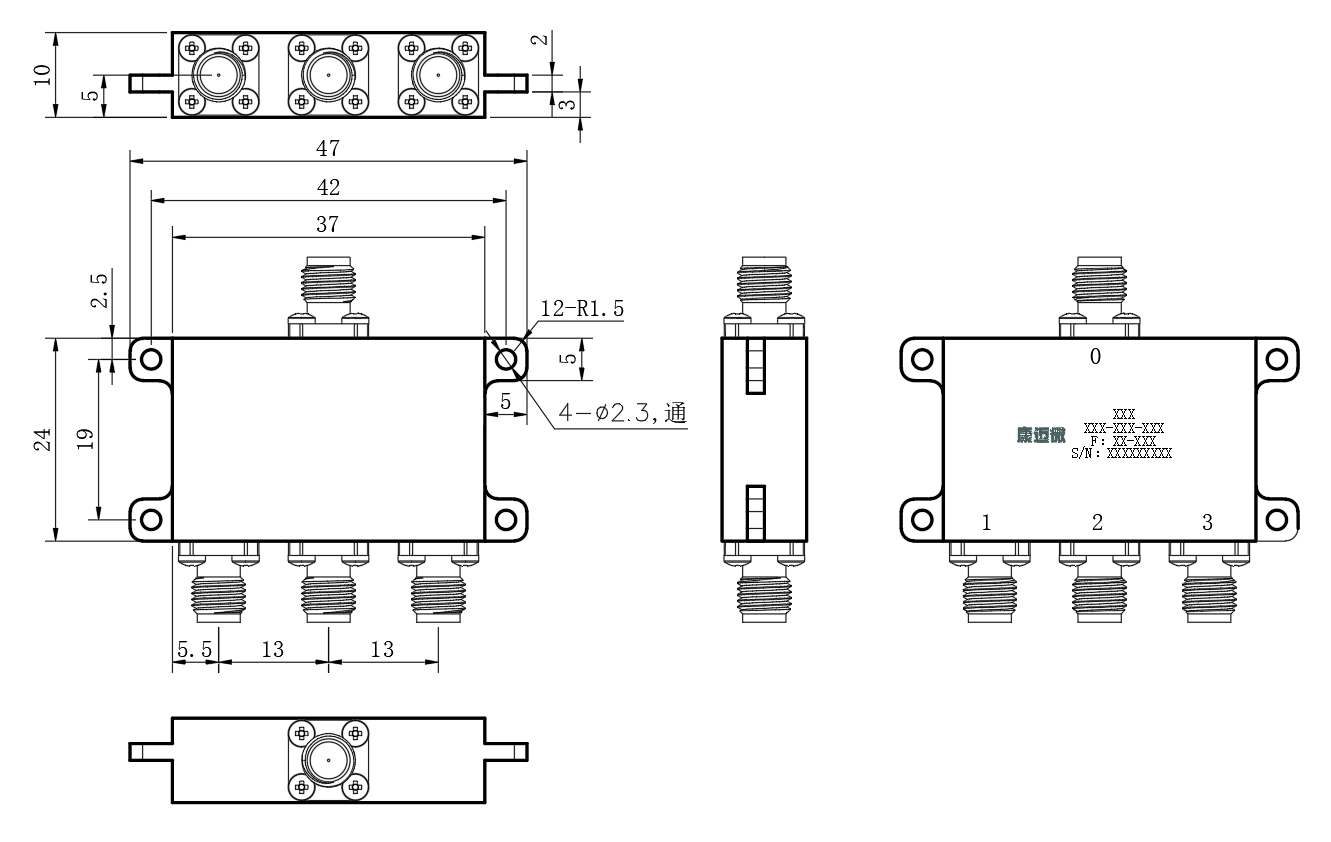

外形结构图（mm）

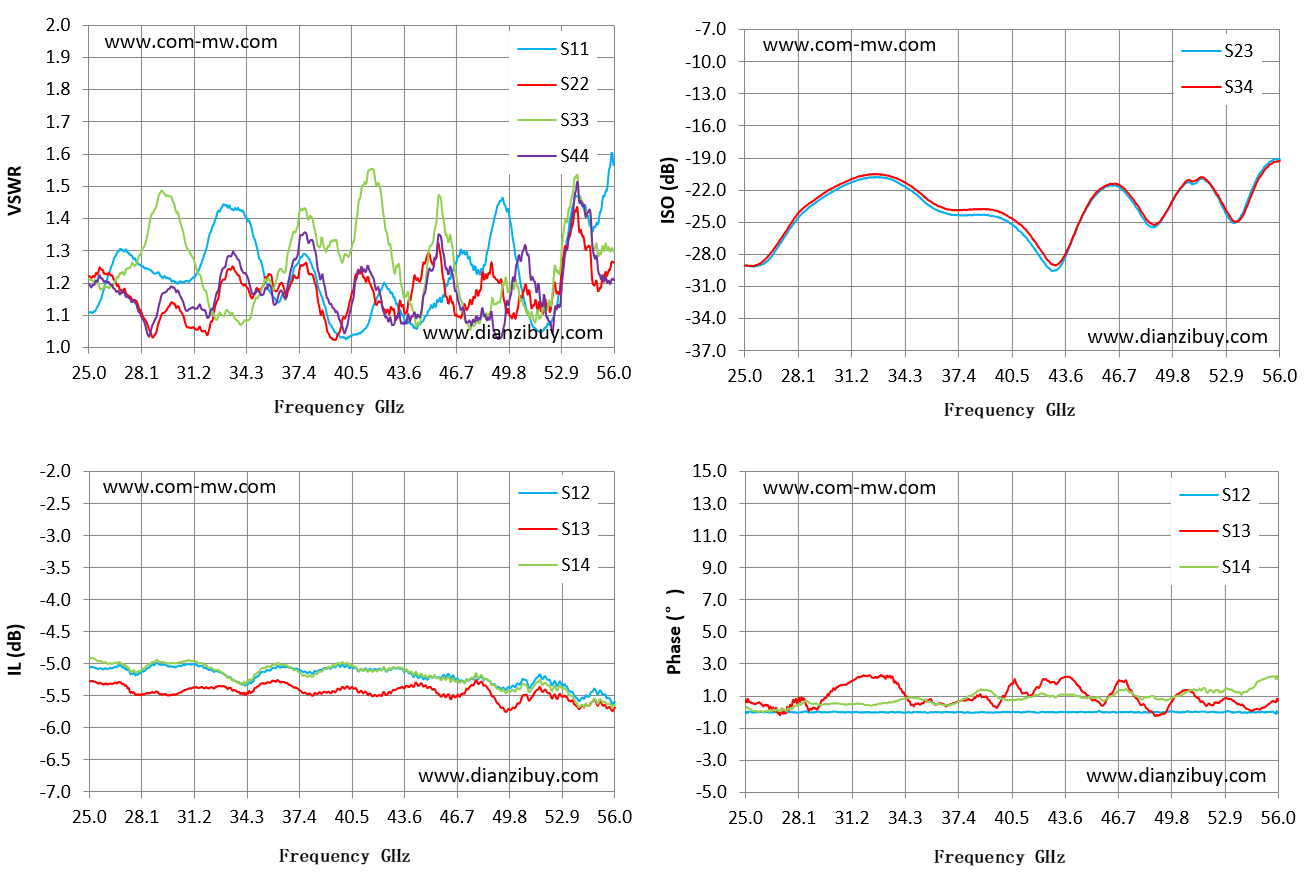

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
