低噪声放大器
18~31GHz, 增益50dB, 噪声系数4dB, P-1dB功率10dBm, 2.92, 输入带滤波器
- DLNA8-18-30G-1542
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
输入射频滤波，SMA接口供电
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 31 | GHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 4 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 工作电压 | +12-15V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级； |
| 滤波器参数 | 输入带滤波器的抑制度：≥40dB@DC-16200MHz&33000MHz |
| 其它 | 外部供电（SMA-K，电压范围12-15V DC）； 使用环境：室外；提供测试曲线图。 |

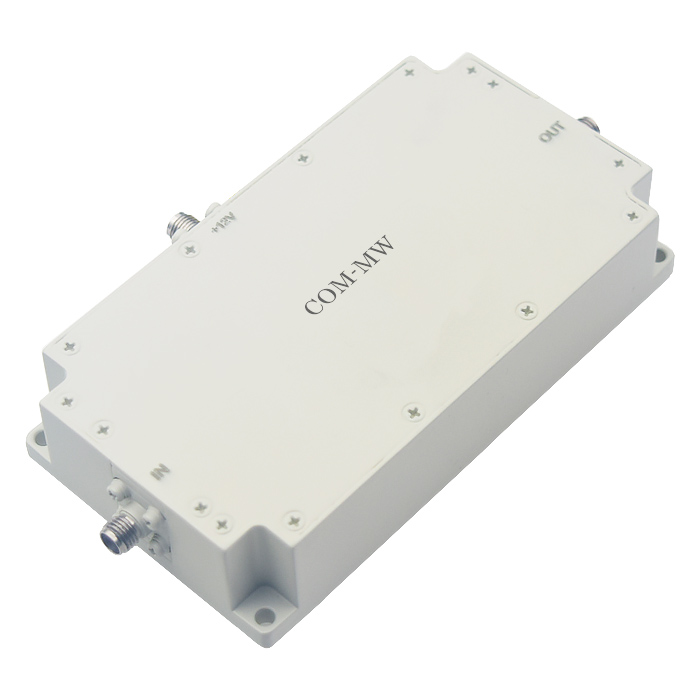

参考实物图

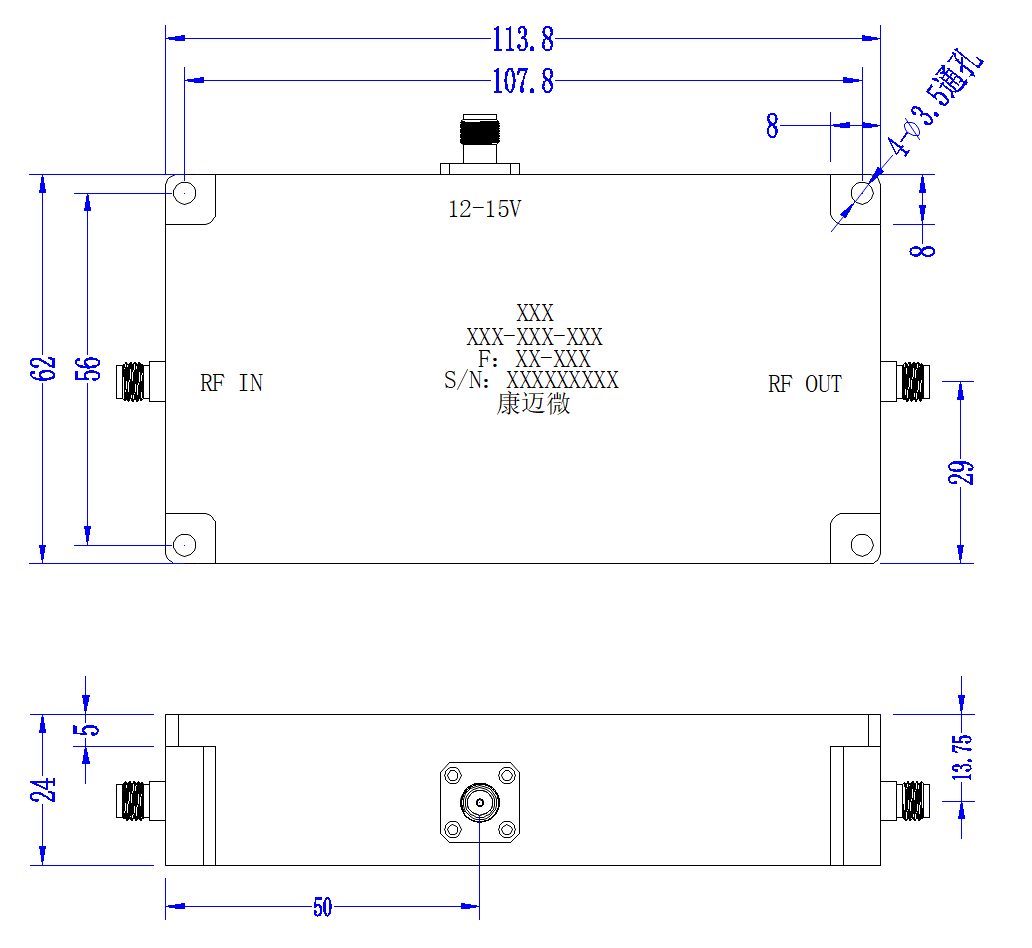

外形结构图（mm）
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
