产品
功分器
0.3~1GHz, 1500W, 6路, 0°, L29-F
- ZPD25-6C0.3-1G-416
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.3 | ~ | 1 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 10 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 耦合平坦度 | ±2 | dB | ||
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 1500W设计保证AVG |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（L29-K） |
| 分配端口 | 1~6（N-K） |
| 正向端口 | C1（SMA-K） |
| 反向耦合 | C2（SMA-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 0.2 | 2.41 | -8.67 | -8.66 | -14.71 | 0.01 |
| 0.27 | 1.52 | -8.06 | -8.04 | -16.19 | -0.04 |
| 0.34 | 1.09 | -7.88 | -7.87 | -17.11 | -0.04 |
| 0.41 | 1.05 | -7.91 | -7.91 | -14.78 | -0.08 |
| 0.49 | 1.09 | -7.93 | -7.91 | -15.26 | -0.07 |
| 0.56 | 1.1 | -7.93 | -7.9 | -15.98 | -0.13 |
| 0.63 | 1.05 | -7.93 | -7.9 | -14.84 | -0.18 |
| 0.7 | 1.06 | -7.92 | -7.9 | -15.17 | -0.25 |
| 0.77 | 1.09 | -7.89 | -7.89 | -15.84 | -0.31 |
| 0.84 | 1.12 | -7.9 | -7.9 | -14.83 | -0.3 |
| 0.91 | 1.21 | -7.9 | -7.91 | -14.49 | -0.35 |
| 0.99 | 1.12 | -7.86 | -7.89 | -15.46 | -0.29 |
| 1.06 | 1.56 | -8.03 | -8.05 | -14.81 | -0.05 |
| 1.13 | 2.82 | -9.06 | -9.05 | -12.84 | -0.02 |
| 1.2 | 4.5 | -10.3 | -10.27 | -11.12 | -0.17 |

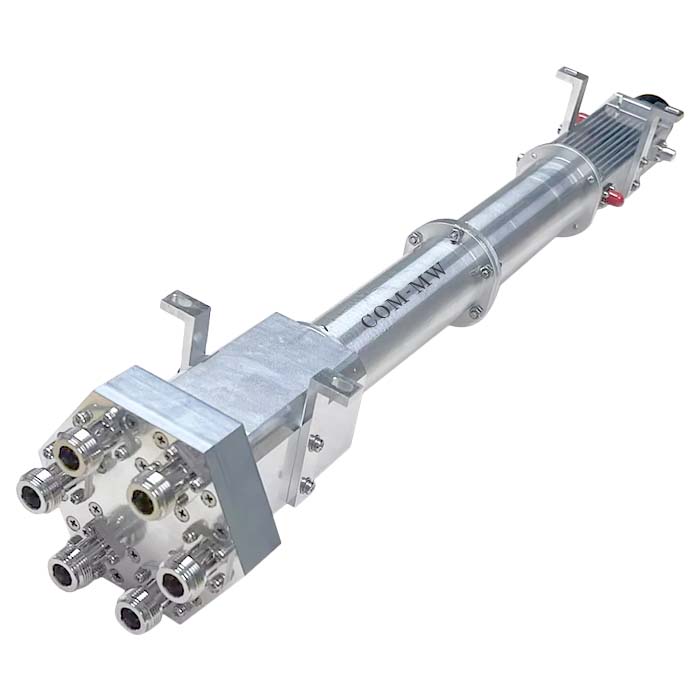

参考实物图

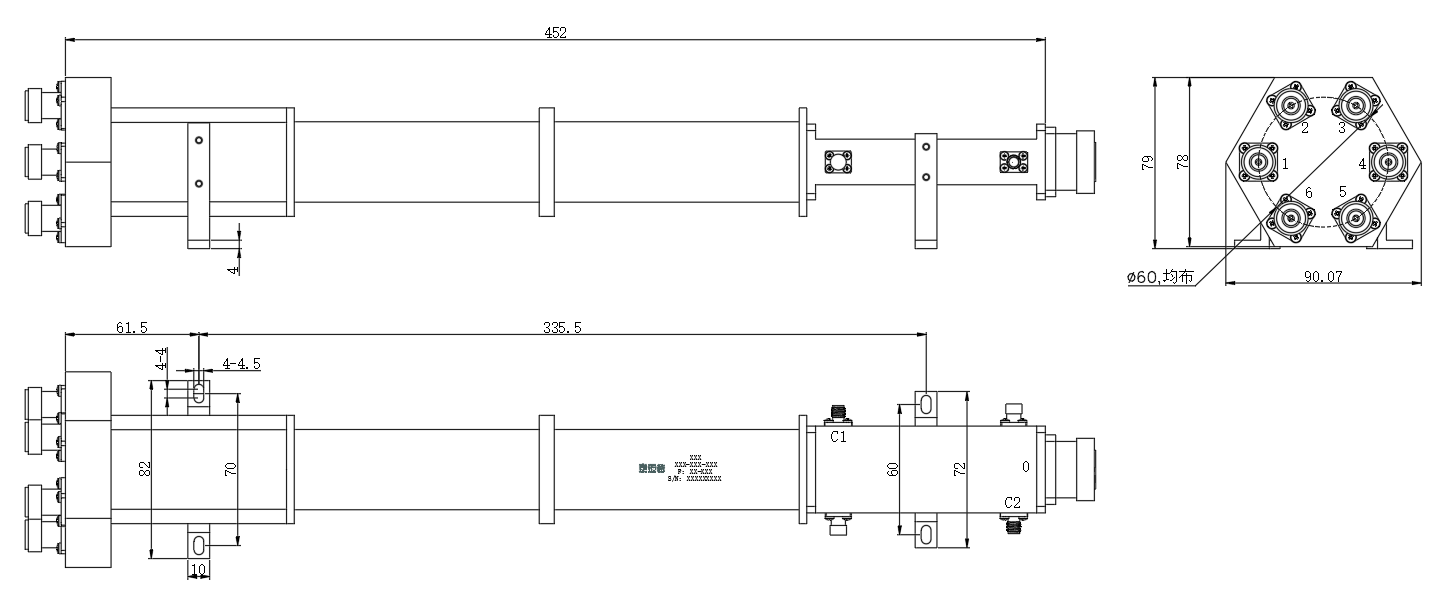

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
