开关
0.01~26.5GHz, 单刀四掷 , 吸收式, 1μs, 2.92-K, 1W
- DSW8-4R0.01-26.5G-3573
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
大功率
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.01 | ~ | 26.5 | GHz |
| 插入损耗 | 4 | 5.5 | dB | |
| 隔离度 | 25 | 30 | dB | |
| 驻波比 | 2.2 | 2.5 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 1μs |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±3.3V |
| 工作电流 | 10mA单路 |
| 工作温度 | -40~+85℃设计保证 |
真值表（1=3.3V,0=0V）
| EN | LS | V1 | V2 | J1toJ0 | J2toJ0 | J3toJ0 | J4toJ0 |
| 1 | 1 | 1 | 1 | ON | OFF | OFF | OFF |
| 1 | 1 | 0 | 1 | OFF | ON | OFF | OFF |
| 1 | 1 | 1 | 0 | OFF | OFF | ON | OFF |
| 1 | 1 | 0 | 0 | OFF | OFF | OFF | ON |
| 1 | 0 | 1 | 1 | OFF | OFF | OFF | ON |
| 1 | 0 | 0 | 1 | OFF | OFF | ON | OFF |
| 1 | 0 | 1 | 0 | OFF | ON | OFF | OFF |
| 1 | 0 | 0 | 0 | ON | OFF | OFF | OFF |
| 0 | 0/1 | 0/1 | 0/1 | OFF | OFF | OFF | OFF |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB | S12 隔离 dB |
|---|---|---|---|---|---|---|
| 0.01 | 1.18 | -0.82 | -0.82 | -0.82 | -0.82 | -94.1 |
| 1.93 | 1.27 | -1.2 | -1.27 | -1.23 | -1.23 | -71.89 |
| 5.79 | 1.32 | -1.35 | -1.52 | -1.42 | -1.41 | -44.55 |
| 9.64 | 2.27 | -3.05 | -2.79 | -2.57 | -2.84 | -33.23 |
| 11.57 | 2.1 | -3 | -2.73 | -2.55 | -2.84 | -34.16 |
| 15.43 | 1.55 | -3.07 | -3.14 | -3.2 | -3.15 | -30.06 |
| 21.21 | 2.19 | -3.73 | -3.29 | -3.74 | -3.57 | -38.35 |
| 25.07 | 2.35 | -3.92 | -3.97 | -4.09 | -3.82 | -36.16 |
| 27 | 2.55 | -5.48 | -5.75 | -6.66 | -4.2 | -36.88 |

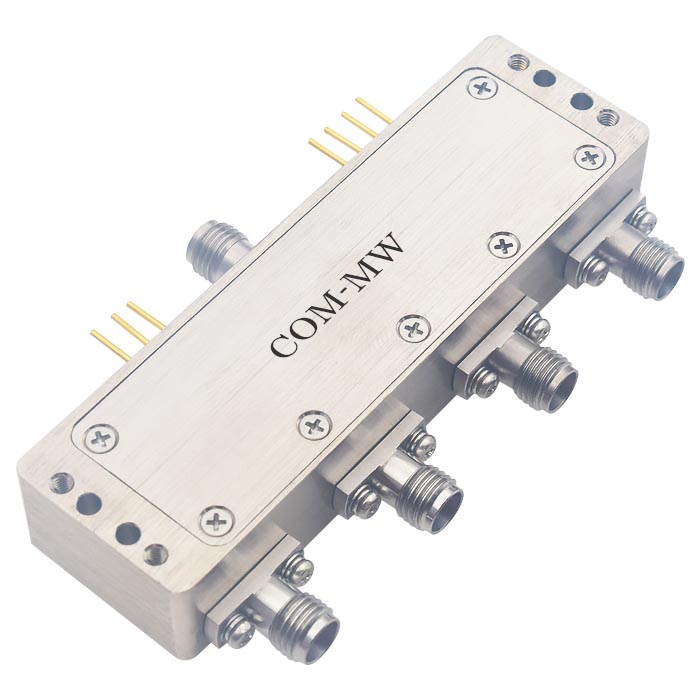

参考实物图

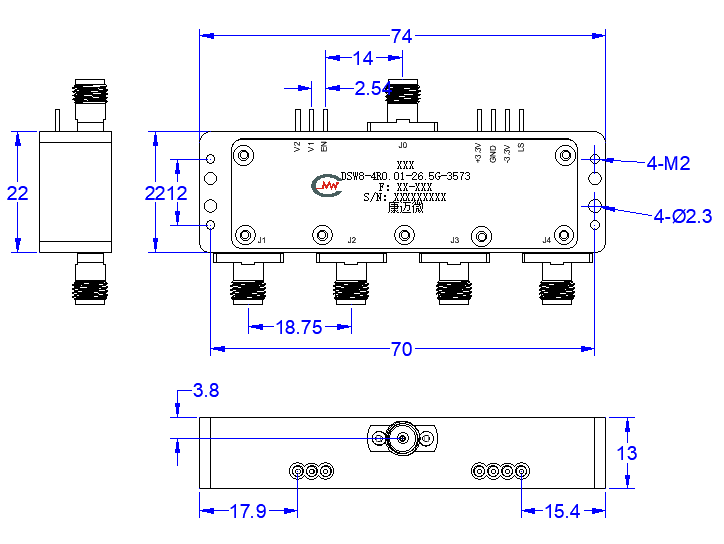

外形结构图（mm）

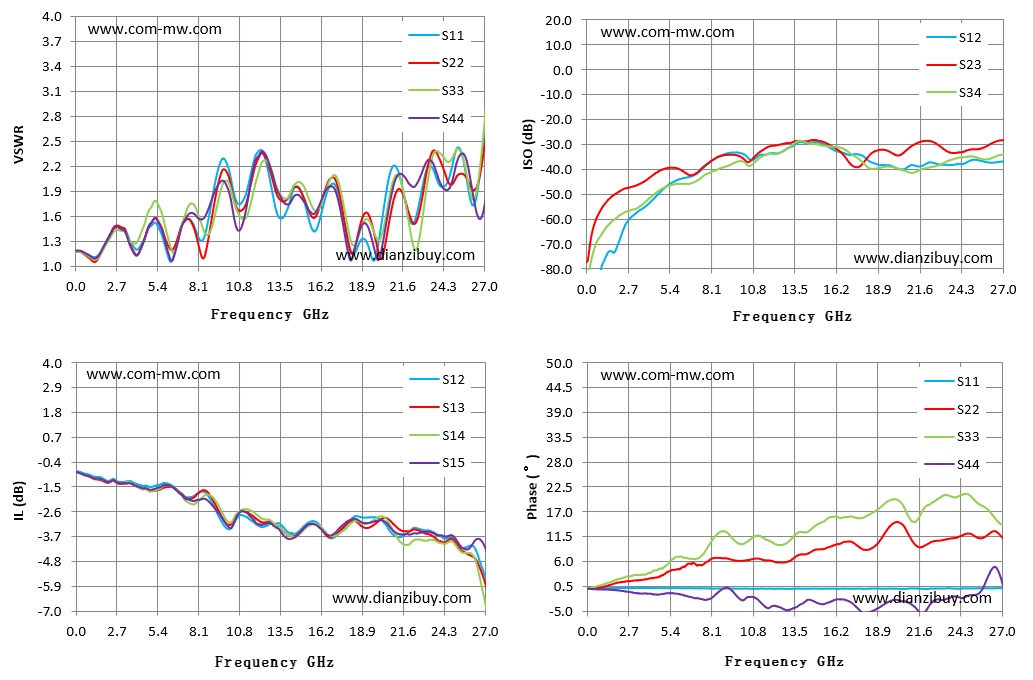

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
