产品
耦合器
1~8GHz, 耦合度30dB, N , 50W
- ZDC8-30M1-8G-2620
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 8 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 隔离度 | 40 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN(N-K) | --- |
| 输出端口 | OUT(N-K) | --- |
| 耦合端口 | -30dB(N-K) | --- |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.8 | 1.02 | 1.01 | -0.03 | -30.03 | -57.6 |
| 1.35 | 1.05 | 1.05 | -0.05 | -29.5 | -52.87 |
| 1.9 | 1.06 | 1.04 | -0.06 | -30.22 | -50.41 |
| 2.45 | 1.12 | 1.11 | -0.09 | -29.52 | -51.9 |
| 3 | 1.12 | 1.12 | -0.11 | -29.51 | -45.23 |
| 3.55 | 1.21 | 1.2 | -0.15 | -30.11 | -49.66 |
| 4.1 | 1.13 | 1.14 | -0.15 | -29.47 | -45.35 |
| 4.65 | 1.17 | 1.18 | -0.16 | -29.53 | -44.35 |
| 5.2 | 1.13 | 1.14 | -0.18 | -30.2 | -48.07 |
| 5.75 | 1.1 | 1.13 | -0.18 | -29.78 | -42.51 |
| 6.3 | 1.23 | 1.21 | -0.22 | -29.91 | -45.28 |
| 6.85 | 1.14 | 1.13 | -0.22 | -30.7 | -42 |
| 7.4 | 1.21 | 1.18 | -0.19 | -30.04 | -41.23 |
| 7.95 | 1.2 | 1.2 | -0.26 | -30.16 | -41.35 |
| 8.5 | 1.06 | 1.05 | -0.24 | -30.98 | -39.56 |

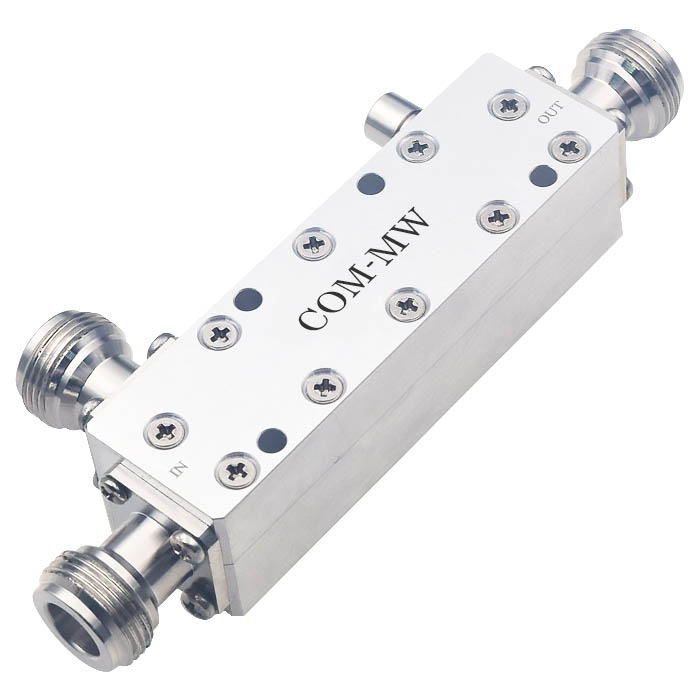

参考实物图

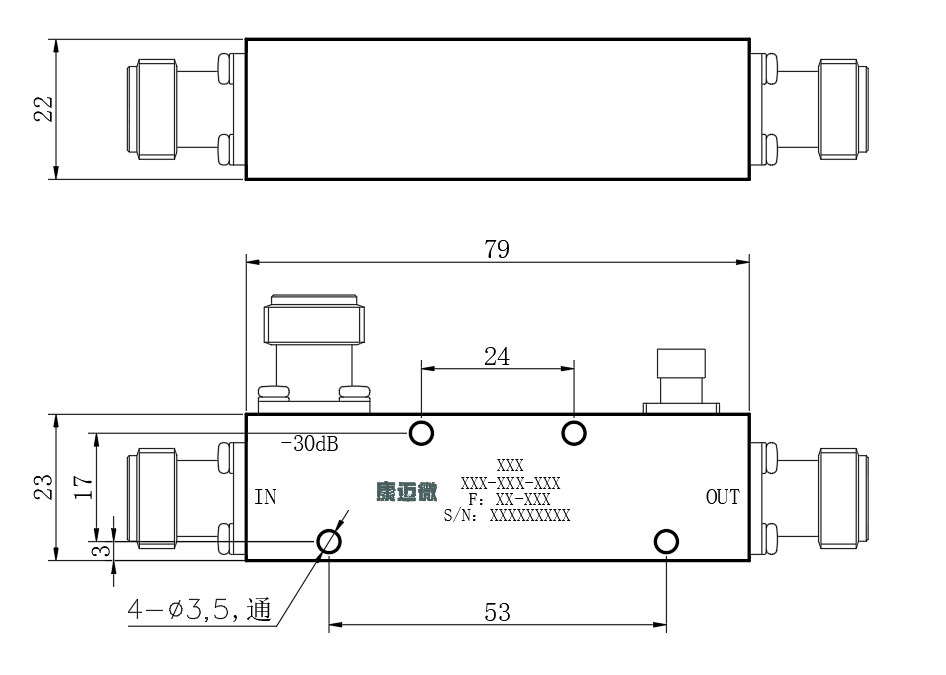

外形结构图（mm）

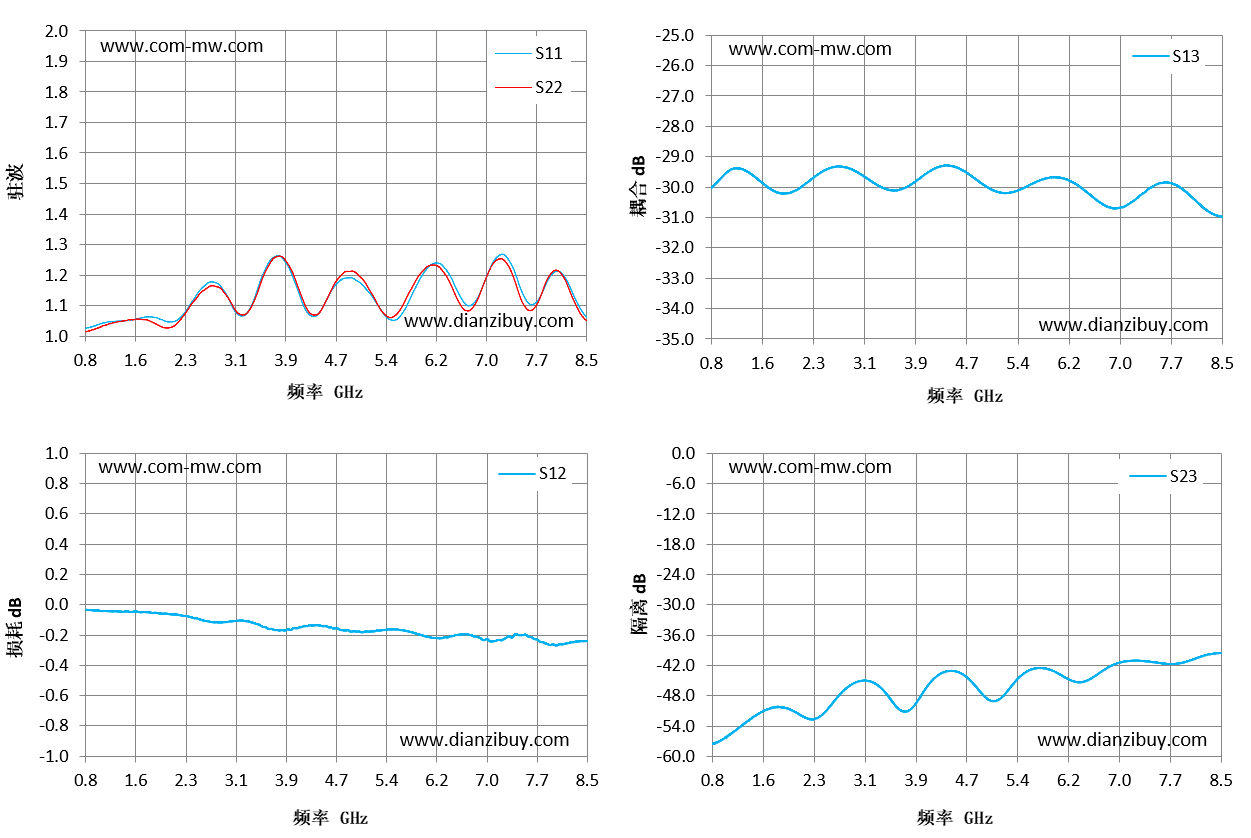

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
