功分器
700~1300MHz, 2W, 3路, 0°, 表面贴装
- ZPD9-3L700-1300-2550
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 700 | ~ | 1300 | MHz |
| 插入损耗 | 0.6 | 0.8 | dB | |
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 3 |
| 分配端口 | 6，8，10 |
| 接地端口 | 1，2，4，5，7，9 |

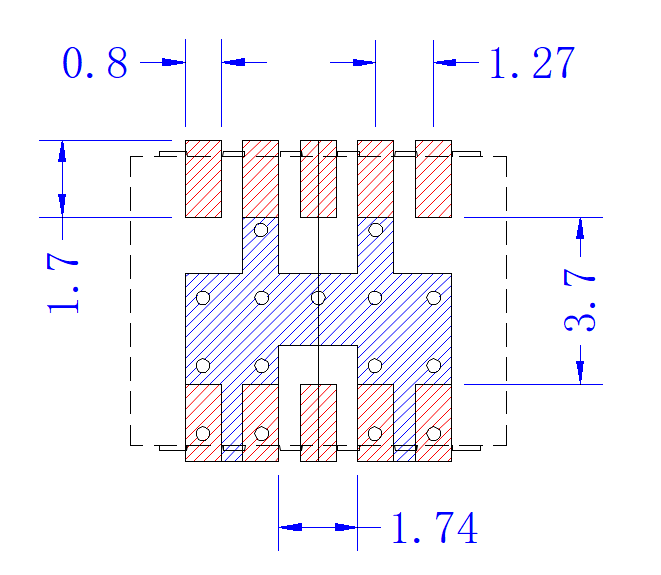

建议PCB布局图

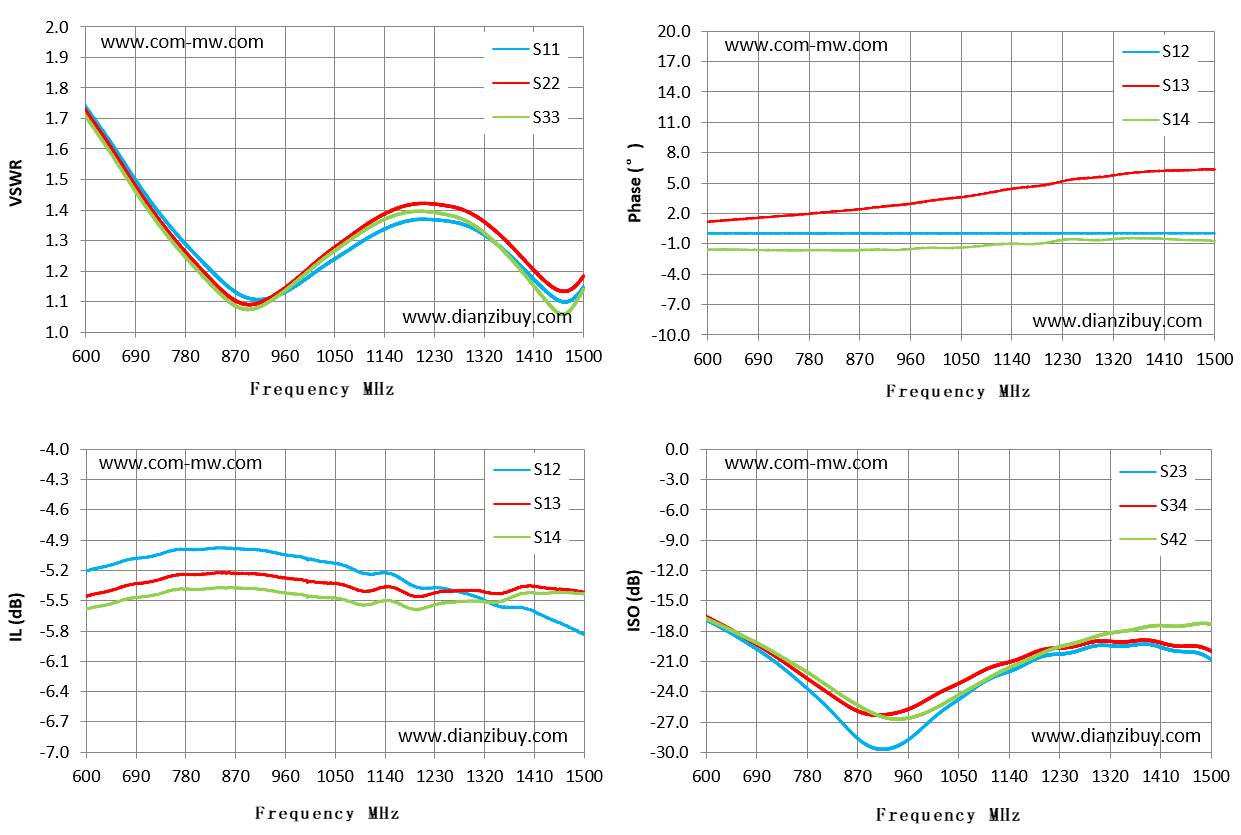

典型测试曲线图

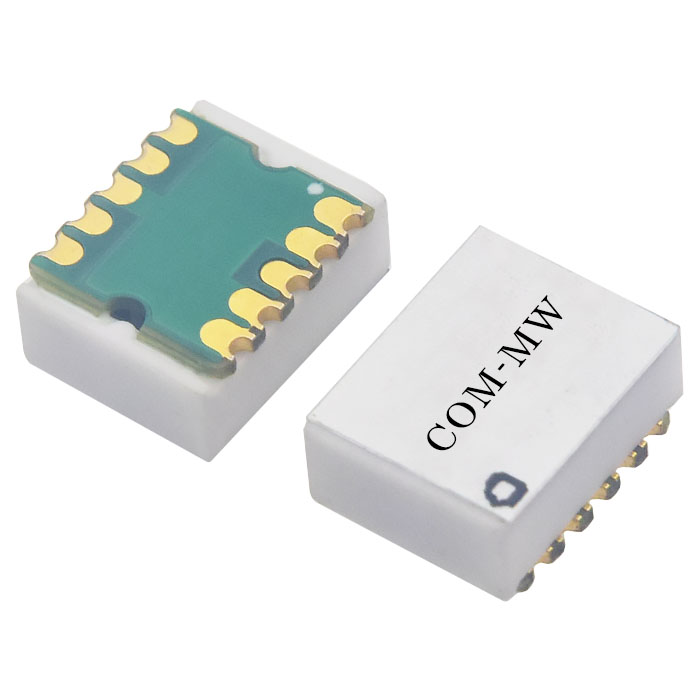

参考实物图

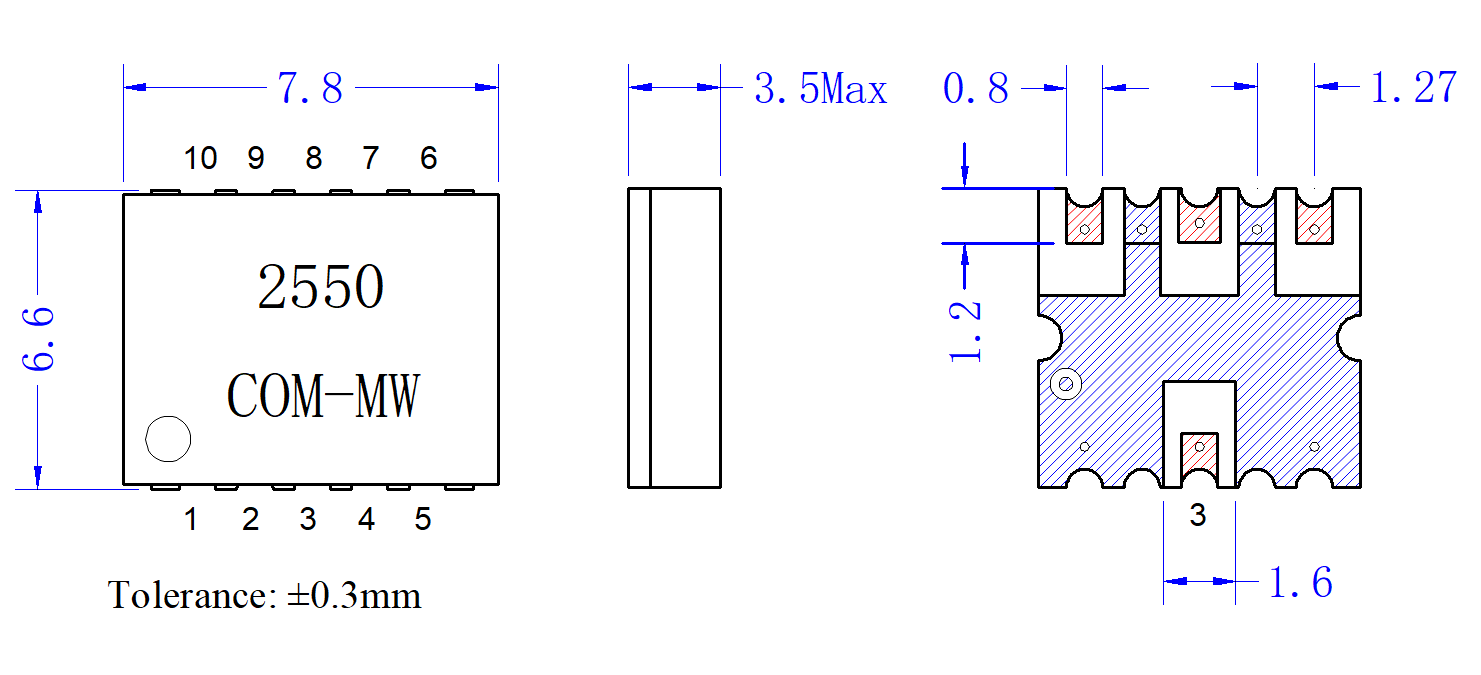

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 600 | 1.74 | -5.2 | 1.17 | -16.86 |
| 664 | 1.57 | -5.11 | 1.45 | -18.85 |
| 729 | 1.4 | -5.04 | 1.73 | -21.28 |
| 793 | 1.26 | -4.99 | 2.02 | -24.31 |
| 857 | 1.15 | -4.98 | 2.33 | -27.92 |
| 921 | 1.11 | -5 | 2.72 | -29.68 |
| 986 | 1.16 | -5.06 | 3.17 | -27.52 |
| 1050 | 1.24 | -5.13 | 3.6 | -24.75 |
| 1114 | 1.31 | -5.24 | 4.18 | -22.48 |
| 1179 | 1.36 | -5.32 | 4.66 | -20.96 |
| 1243 | 1.37 | -5.38 | 5.31 | -20.19 |
| 1307 | 1.33 | -5.46 | 5.65 | -19.39 |
| 1371 | 1.24 | -5.57 | 6.09 | -19.31 |
| 1436 | 1.13 | -5.67 | 6.23 | -19.96 |
| 1500 | 1.15 | -5.84 | 6.33 | -20.8 |
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
