产品
耦合器
200~2000MHz,耦合度 30dB,表面贴装,10W
- ZDC8-60L200-2000-3828
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 200 | ~ | 2000 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 耦合度 | 28 | 30 | 32 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.8 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | - |
| 输出端口 | 6 | - |
| 耦合端口 | 3 | - |
| 隔离端口 | 4 | - |
| 接地端口 | 2，5 | - |

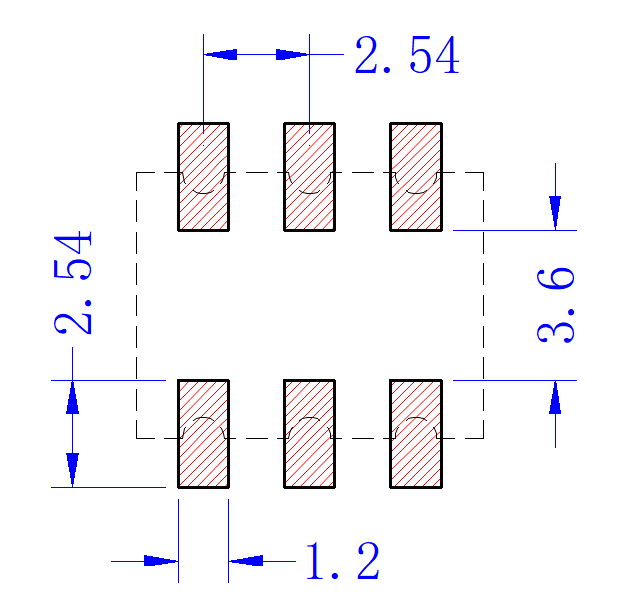

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 100 | 1.76 | 1.57 | -0.44 | -30.42 | -36.78 |
| 243 | 1.34 | 1.27 | -0.18 | -31.3 | -39.01 |
| 529 | 1.24 | 1.21 | -0.16 | -31.28 | -48.08 |
| 671 | 1.23 | 1.21 | -0.15 | -30.84 | -48.14 |
| 814 | 1.2 | 1.19 | -0.18 | -30.2 | -43.03 |
| 1100 | 1.16 | 1.18 | -0.21 | -29.16 | -38.93 |
| 1243 | 1.13 | 1.18 | -0.2 | -29.02 | -38.88 |
| 1386 | 1.11 | 1.19 | -0.27 | -29.2 | -39.87 |
| 1529 | 1.08 | 1.19 | -0.3 | -29.6 | -41.72 |
| 1671 | 1.07 | 1.19 | -0.36 | -30.2 | -44.46 |
| 1957 | 1.09 | 1.18 | -0.53 | -31.17 | -42.42 |
| 2100 | 1.11 | 1.12 | -0.74 | -30.21 | -37.47 |

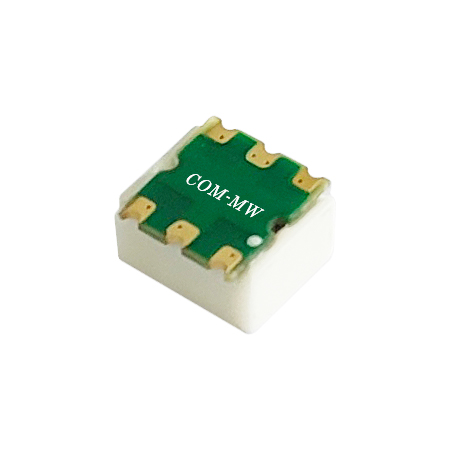

参考实物图

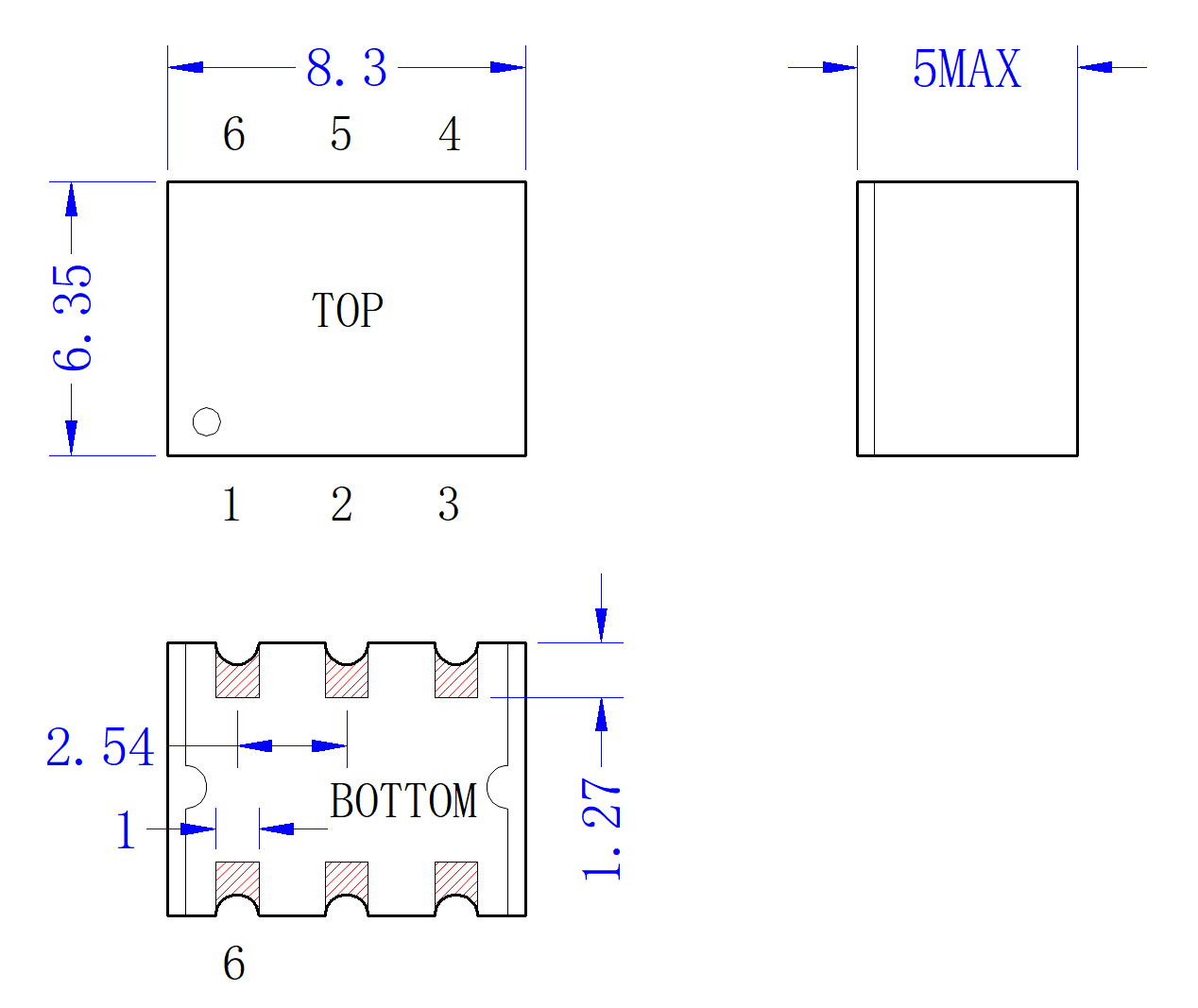

外形结构图（mm）

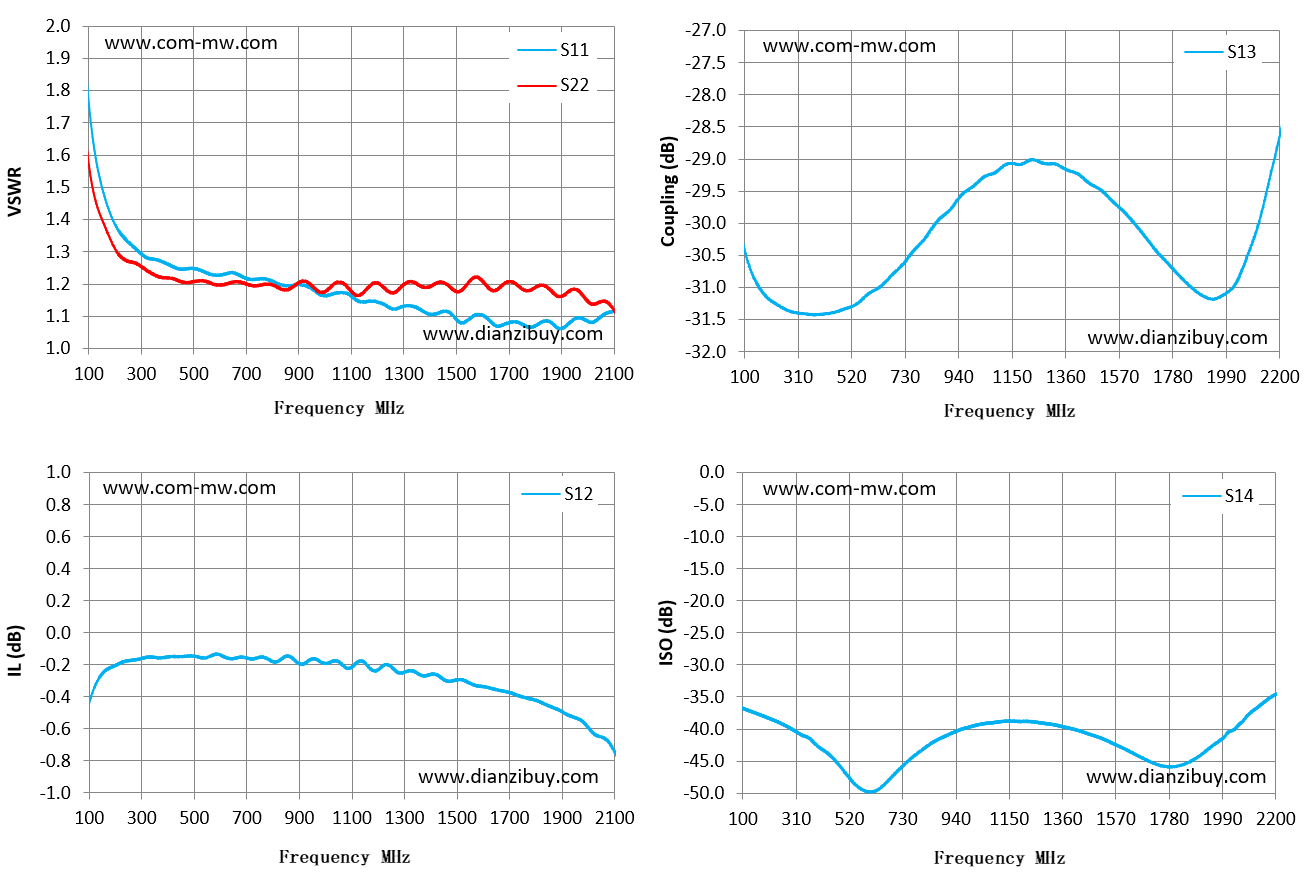

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
