功分器
DC~26500MHz, 0.5W, 2路, 相位0°, SMA,
- ZPD8-2M0-26500-671
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26500 | MHz |
| 插入损耗 | 6.5 | 7 | dB | |
| 隔离度 | 9 | 10 | dB | |
| 输入驻波比 | 1.6 | 2 | ||
| 输出驻波比 | 2 | 2.5 | ||
| 幅度平衡 | 0.5 | 1 | dB | |
| 相位平衡 | 5 | 8 | ° |
其它参数
| 功率容量 | 0.5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 |
端口定义
| 公共端口 | C |
| 分配端口 | 1，2 |
典型测试数据
| F(GHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 0.01 | -6.03 | -11.8 | 1.01 | 1.68 |
| 1 | -6.01 | -11.8 | 1.01 | 1.68 |
| 3 | -5.97 | -11.9 | 1.07 | 1.62 |
| 6 | -6.01 | -12.1 | 1.28 | 1.59 |
| 10 | -6.23 | -12.9 | 1.51 | 1.66 |
| 15 | -5.88 | -12.3 | 1.28 | 1.99 |
| 18 | -5.92 | -12.5 | 1.45 | 1.54 |
| 22 | -5.87 | -10.7 | 1.06 | 2.16 |
| 26.5 | -6.42 | -10.5 | 1.07 | 1.59 |

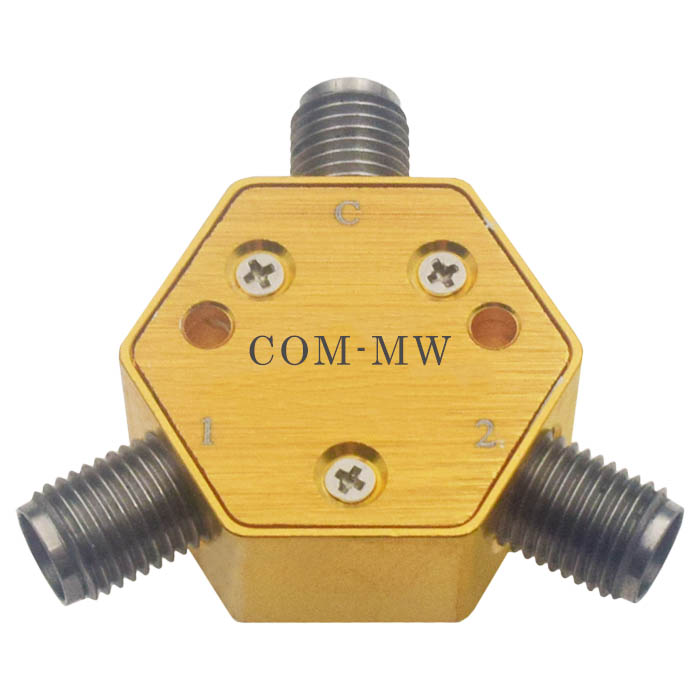

参考实物图

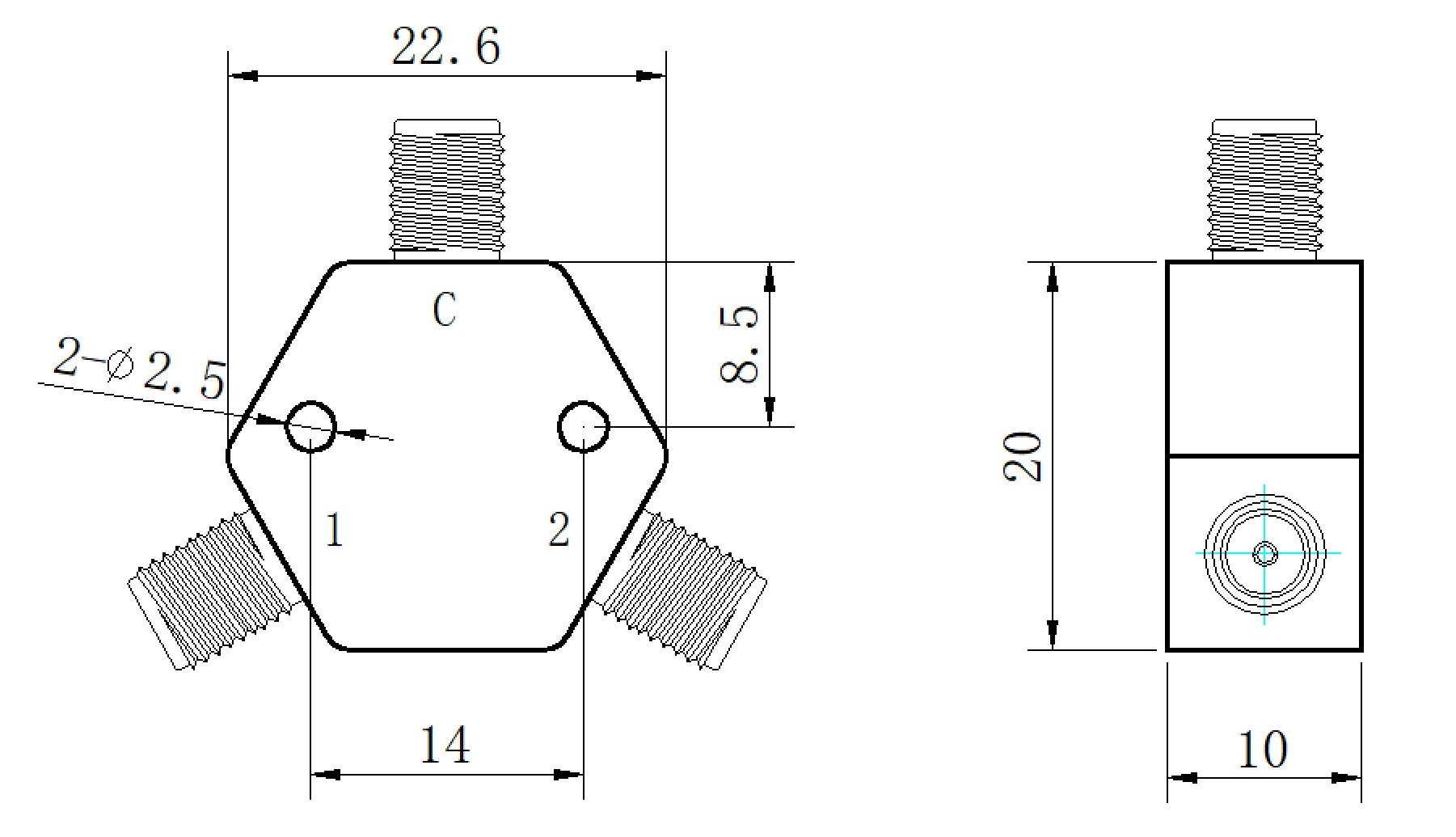

外形结构图（mm）

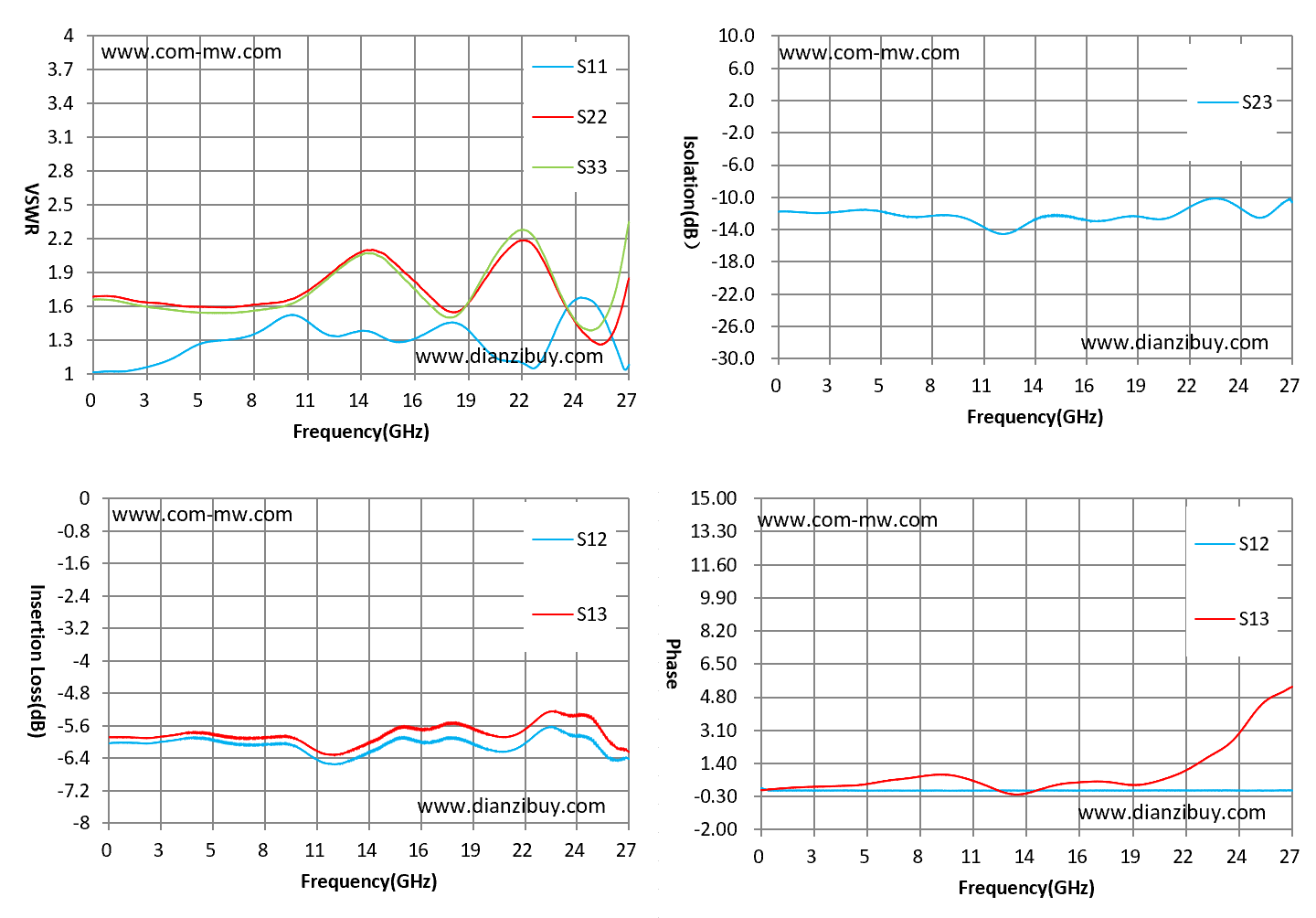

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
