滤波器
通带频率 DC~176MHz,245-285MHz≥20dB,285-1000MHz≥40dB,表面贴装,替代RLP-176+
- LF019
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，高性价比
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 176 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 245-285 | MHz≥ | 20 | dB | ||
| 带外抑制 | 285-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥191MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-176+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.08 | 1.08 | -0.22 | 3.15 |
| 20 | 1.09 | 1.09 | -0.27 | 3.15 |
| 40 | 1.14 | 1.13 | -0.4 | 3.13 |
| 60 | 1.15 | 1.13 | -0.55 | 3.25 |
| 80 | 1.11 | 1.09 | -0.69 | 3.42 |
| 100 | 1.06 | 1.08 | -0.84 | 3.74 |
| 120 | 1.1 | 1.13 | -1 | 4.17 |
| 140 | 1.17 | 1.16 | -1.19 | 4.85 |
| 160 | 1.19 | 1.12 | -1.39 | 5.9 |
| 180 | 1.29 | 1.21 | -1.76 | 8.02 |
| 200 | 2.1 | 1.79 | -3.91 | 12.37 |
| 220 | 8.87 | 7.54 | -17.99 | 10.16 |
| 240 | 20.43 | 17.6 | -43.74 | 18.73 |
| 260 | 29.69 | 25.96 | -51.59 | 15.65 |
| 280 | 35.59 | 30.99 | -44.25 | 1.59 |

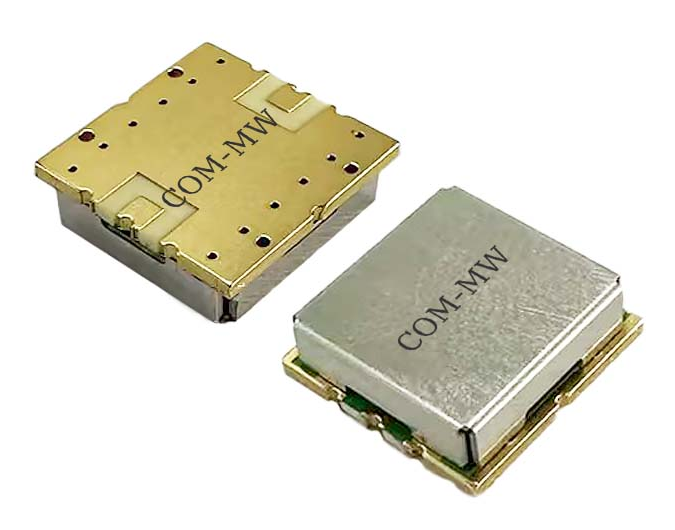

参考实物图

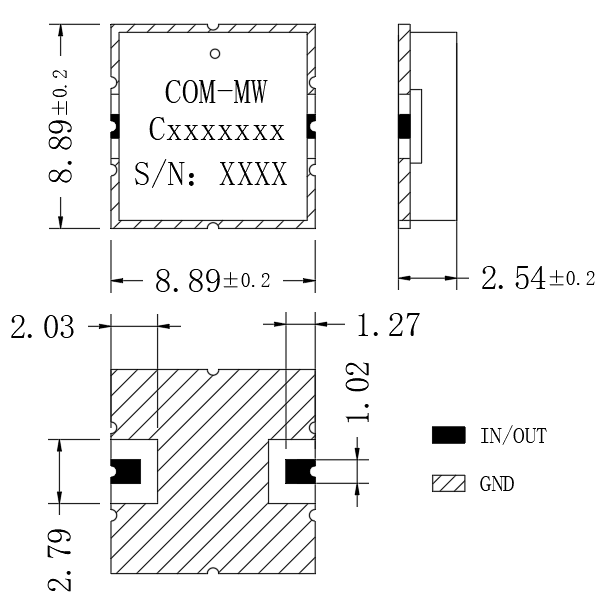

外形结构图（mm）

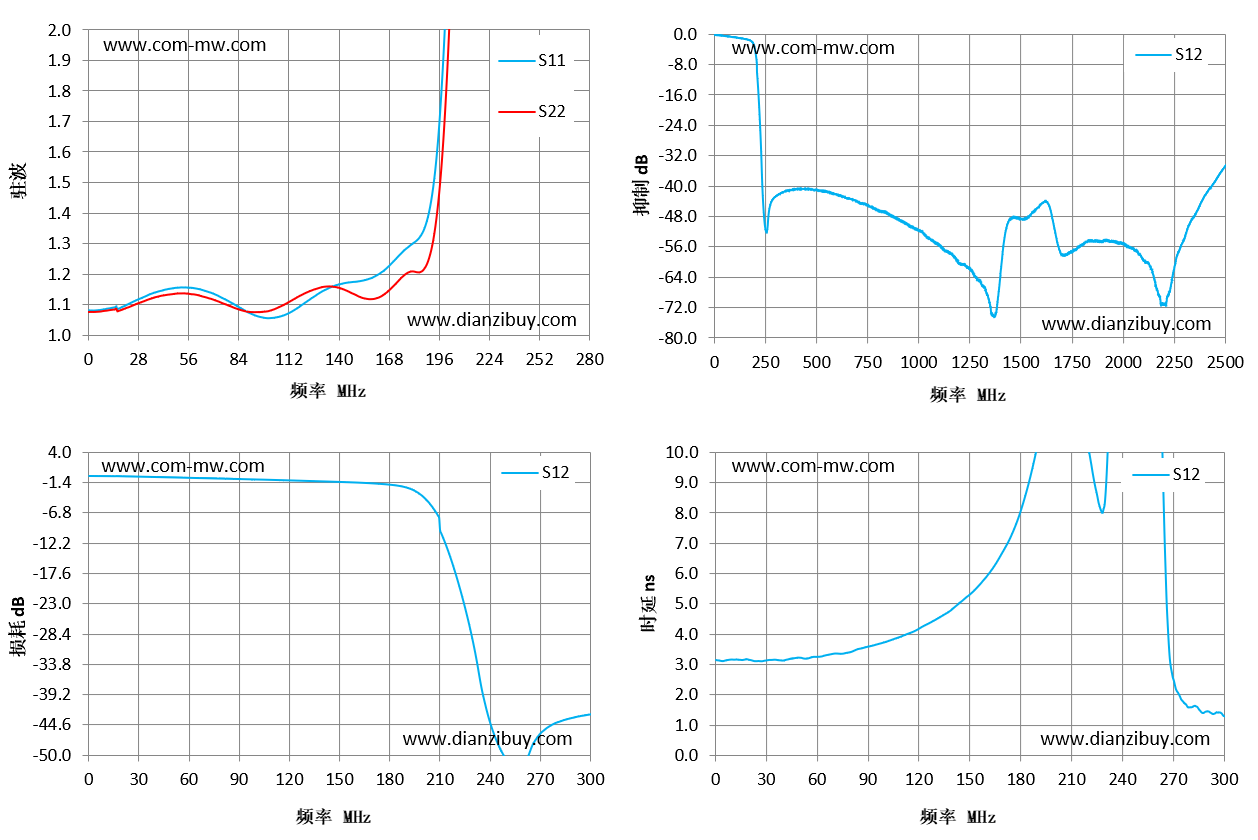

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
