产品
开关
2~18GHz,单刀四掷 ,吸收式,100ns,SMA
- DSW8-4R2-18G-16942
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 3.5 | 4.5 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.6 | 1.9 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |
典型测试数据
| Frequency GHz | S00 VSWR | S11 VSWR | S01 IL dB | S12 ISO dB | S02 Phase ° |
| 0.50 | 4.67 | 3.37 | -7.34 | -35.94 | 9.97 |
| 1.89 | 1.84 | 1.35 | -0.90 | -88.57 | 36.22 |
| 3.29 | 1.24 | 1.26 | -1.04 | -89.10 | 64.19 |
| 4.68 | 1.10 | 1.26 | -1.25 | -88.11 | 90.79 |
| 6.07 | 1.69 | 1.26 | -1.40 | -87.30 | 118.32 |
| 7.46 | 1.59 | 1.40 | -1.65 | -87.11 | 144.64 |
| 8.86 | 1.91 | 1.25 | -1.76 | -85.92 | 173.94 |
| 10.25 | 1.57 | 1.65 | -2.31 | -85.09 | -157.52 |
| 11.64 | 1.74 | 1.45 | -2.47 | -82.49 | -132.20 |
| 13.04 | 1.94 | 1.18 | -2.53 | -80.53 | -102.70 |
| 14.43 | 1.74 | 1.28 | -2.80 | -74.37 | -71.40 |
| 15.82 | 1.84 | 1.71 | -3.37 | -73.23 | -41.48 |
| 17.21 | 1.42 | 1.42 | -3.63 | -72.74 | -9.71 |
| 18.61 | 1.20 | 1.16 | -4.75 | -73.39 | 33.23 |
| 20.00 | 2.05 | 3.27 | -9.65 | -68.82 | 83.99 |

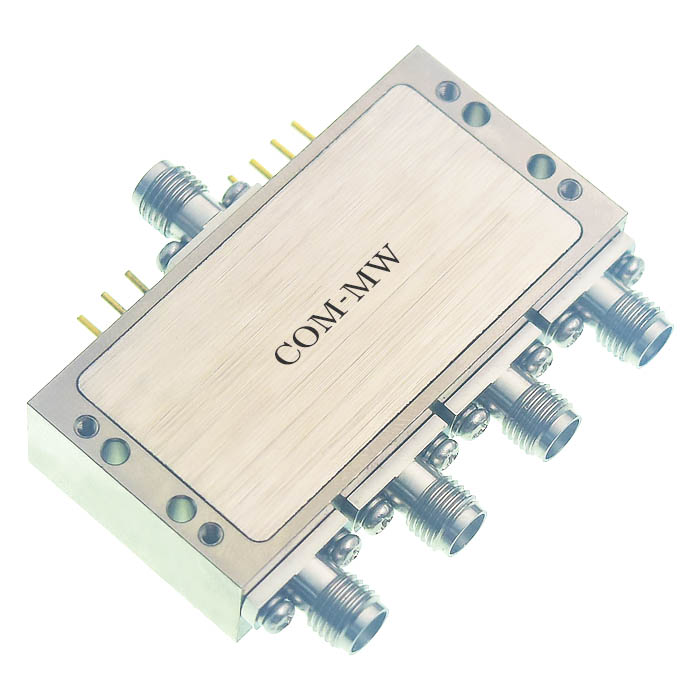

参考实物图
外形结构图（mm）

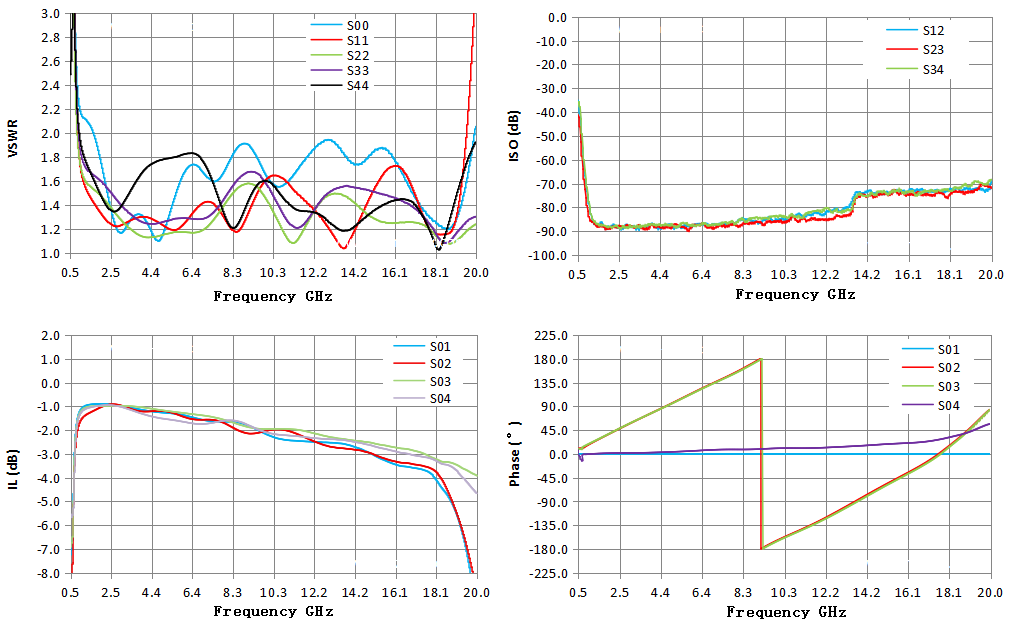

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
