产品
负载
工作频率DC~1000MHz, 5000W, 50Ω, L29-F
- DR9-5000-0-1000-2941
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 1000 | MHz |
| 驻波比 | 1.15 | @88M | ||
| 驻波比 | 1.25 | @500M | ||
| 驻波比 | 1.45 | @1000M |
其它参数
| 功率容量 | 5000W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | L29-F |
| 接口材质 | 外壳铜 |
| 重量 | 110KG |
| 表面 | 灰色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+45℃设计保证 |
| 冷却方式 | 油冷+风冷 |
| 其它 | 峰值功率：100KW (5μs脉宽,5%负载周期) |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。开机前将六角螺母更换为排气阀，运输时将排气阀更换成六角螺母。
功率降额曲线

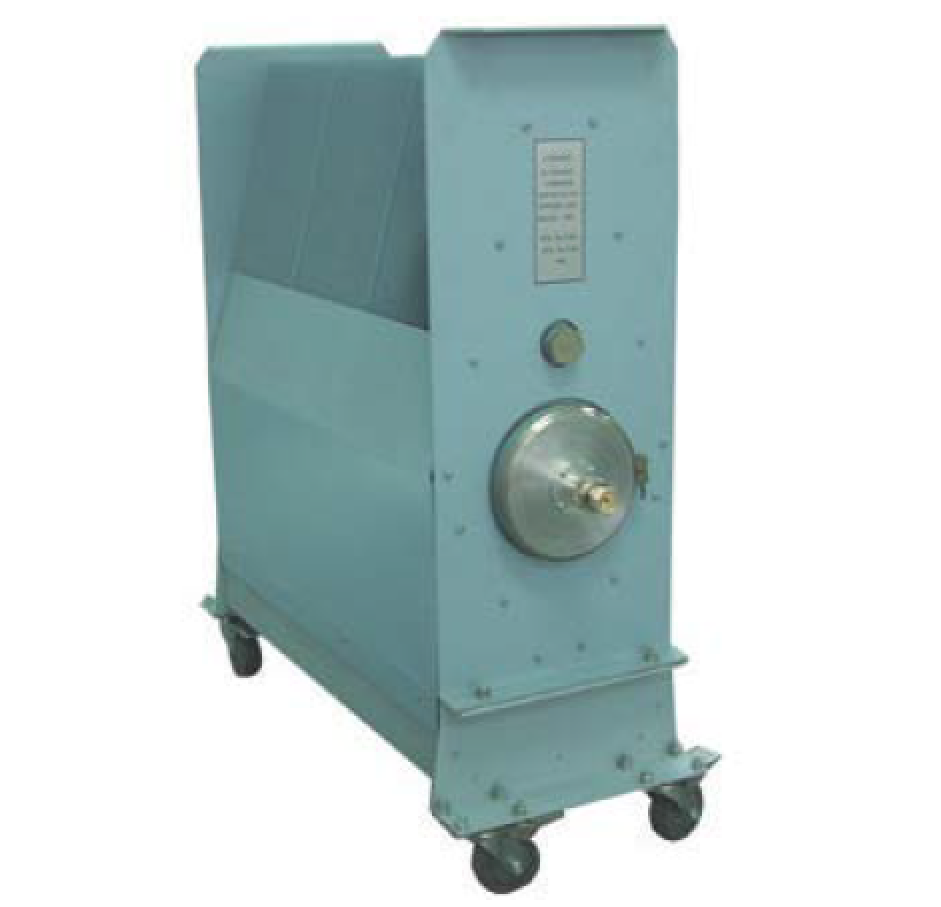

参考实物图

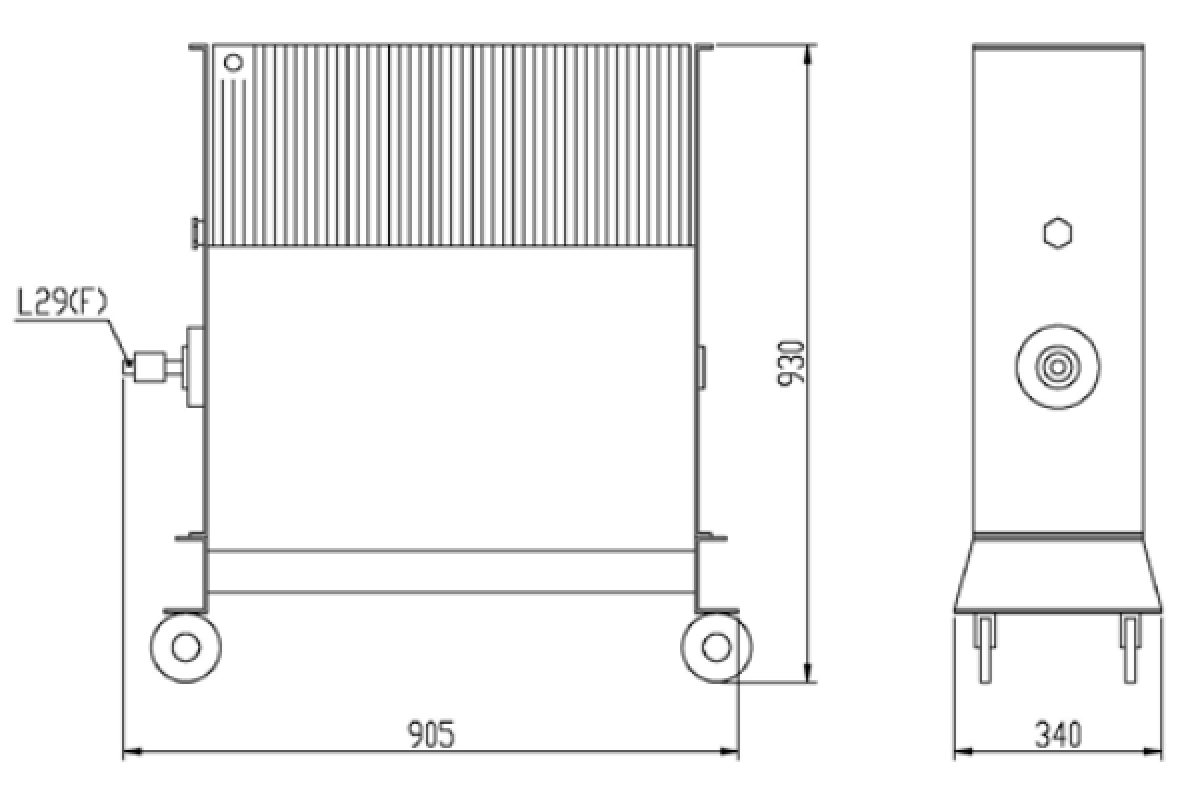

外形结构图（mm）
