产品
滤波器
通带频率 16.7~20.2GHz,10.2-13.7GHz≥40dBc,22.7-23.5GHz≥40dBc,2.92
- ZBF25-C18.45-3.5G-944
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 16.7 | ~ | 20.2 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-10.2 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 10.2-13.7 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 22.7-23.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 23.5-30 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | 2.92-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 12.00 | 266.42 | 112.31 | -61.71 | -80.88 | -5.09 |
| 12.86 | 118.09 | 112.55 | -56.22 | -83.23 | 0.10 |
| 13.71 | 69.88 | 62.43 | -46.84 | -88.10 | -0.06 |
| 14.57 | 52.16 | 44.12 | -36.56 | -84.32 | 0.00 |
| 15.43 | 34.87 | 37.22 | -21.26 | -83.59 | 0.04 |
| 16.28 | 3.36 | 3.35 | -1.91 | -86.15 | 0.09 |
| 17.14 | 1.09 | 1.13 | -0.33 | -83.33 | 0.10 |
| 18.00 | 1.10 | 1.11 | -0.34 | -84.62 | 0.14 |
| 18.85 | 1.04 | 1.02 | -0.33 | -83.26 | 0.34 |
| 19.71 | 1.14 | 1.07 | -0.35 | -81.82 | 0.52 |
| 20.56 | 2.58 | 2.63 | -1.51 | -80.88 | 0.39 |
| 21.42 | 62.36 | 54.27 | -20.41 | -77.10 | 0.37 |
| 22.28 | 55.15 | 50.82 | -36.60 | -73.18 | 0.39 |
| 23.13 | 59.68 | 45.24 | -48.51 | -68.69 | 0.51 |
| 23.99 | 50.89 | 57.09 | -57.84 | -62.63 | 0.43 |

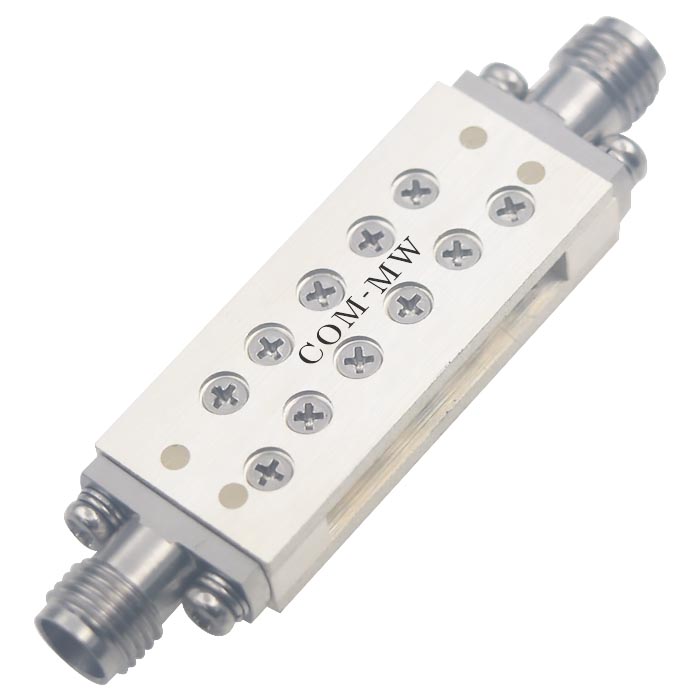

参考实物图

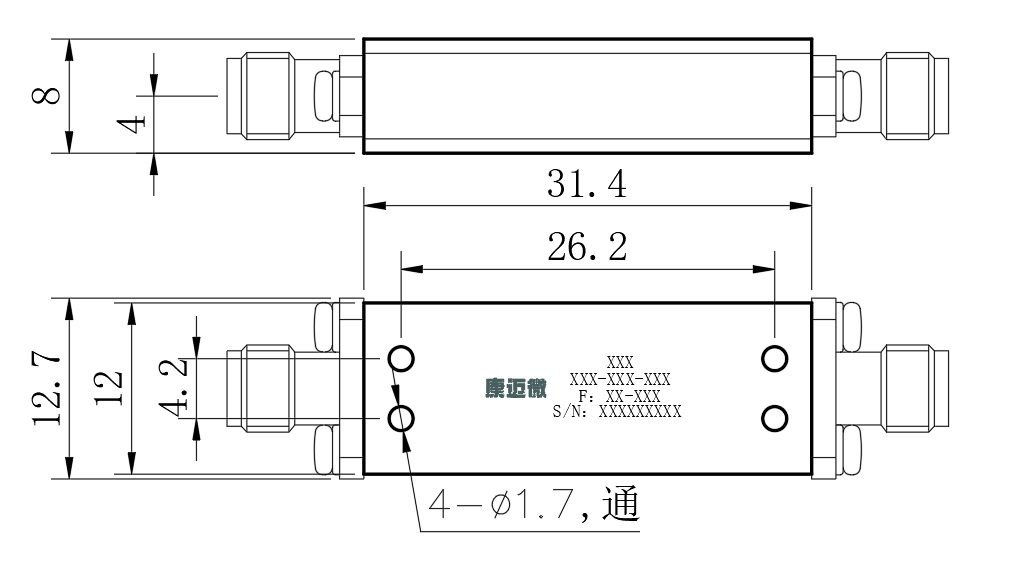

外形结构图（mm）

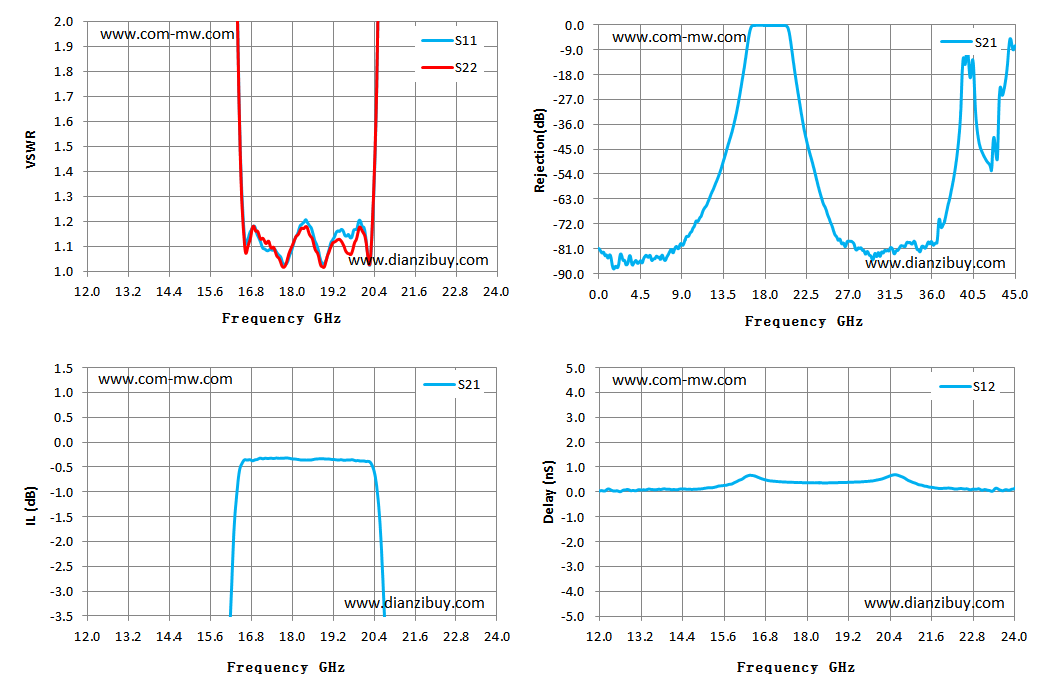

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
