产品
双工器
通带频率TX 699~716MHz,通带频率RX 729~746MHz,SMA
- ZCB4-C699-746-579
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率TX | / | / | 699 | ~ | 716 | MHz |
| 通带频率RX | / | / | 729 | ~ | 746 | MHz |
| 通带一损耗 | / | / | 2.2 | dB | ||
| 通带二损耗 | / | / | 2.2 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带TX抑制度 | 694&721 | MHz≥ | 80 | dB | ||
| 通带TX抑制度 | 729-746 | MHz≥ | 70 | dB | ||
| 通带RX抑制度 | 724&751 | MHz≥ | 80 | dB | ||
| 通带RX抑制度 | 699-716 | MHz≥ | 70 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -0~+40℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

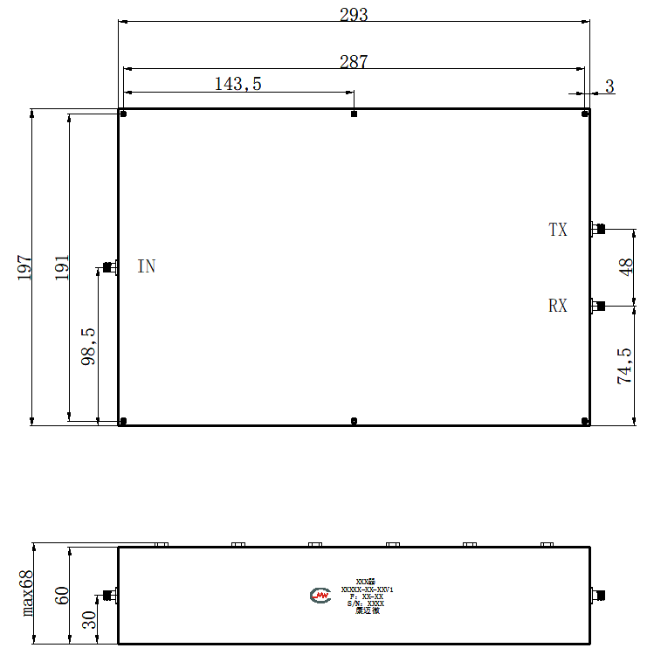

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
