产品
滤波器
通带频率 16~16.9GHz,0.5dB带宽 0.9GHz,DC-15.5GHz≥70dBc,17.4-20GHz≥70dBc,SMA
- ZBF5-C16.45-0.9G-438
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 16 | ~ | 16.9 | GHz |
| 0.5dB带宽 | / | / | 0.9 | GHz | ||
| 通带损耗 | / | / | 1.6 | dB | ||
| 带外抑制 | DC-15.5 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 17.4-20 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S12 时延 ns |
| 15.50 | 73.94 | 43.00 | -64.99 | -2.69 |
| 15.64 | 75.23 | 366.75 | -65.66 | -4.36 |
| 15.79 | 50.97 | 19.42 | -38.39 | 2.28 |
| 15.93 | 1.19 | 1.19 | -1.76 | 5.33 |
| 16.07 | 1.23 | 1.22 | -0.93 | 3.71 |
| 16.21 | 1.24 | 1.22 | -0.69 | 3.05 |
| 16.36 | 1.27 | 1.23 | -0.70 | 2.83 |
| 16.50 | 1.19 | 1.09 | -0.75 | 2.81 |
| 16.64 | 1.23 | 1.19 | -0.77 | 2.94 |
| 16.79 | 1.25 | 1.17 | -1.14 | 3.52 |
| 16.93 | 1.25 | 1.29 | -1.27 | 5.47 |
| 17.07 | 15.11 | 14.15 | -32.51 | 2.94 |
| 17.21 | 16.87 | 13.85 | -60.40 | -0.11 |
| 17.36 | 20.19 | 18.07 | -72.33 | -5.23 |
| 17.50 | 31.43 | 25.19 | -76.29 | 18.74 |

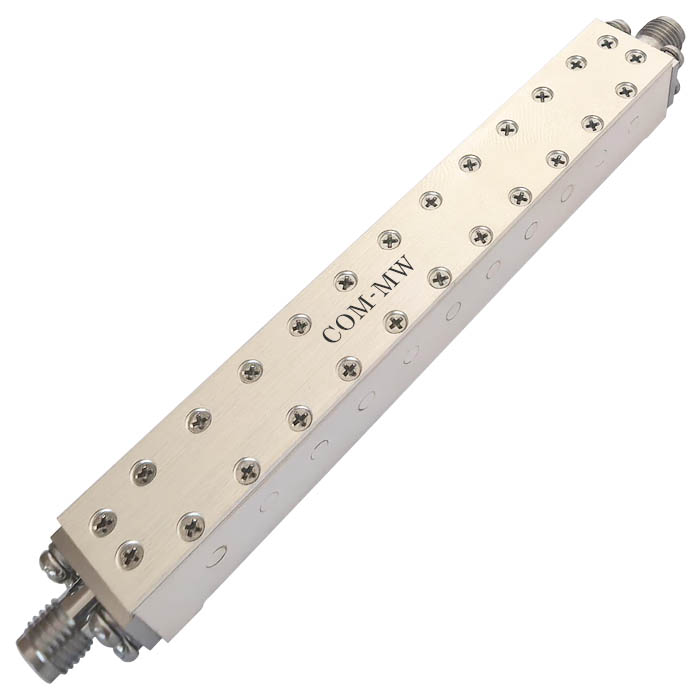

参考实物图

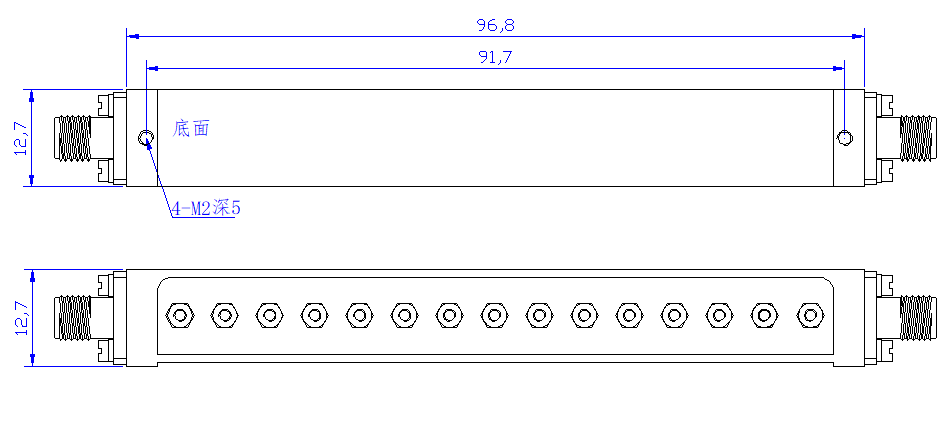

外形结构图（mm）

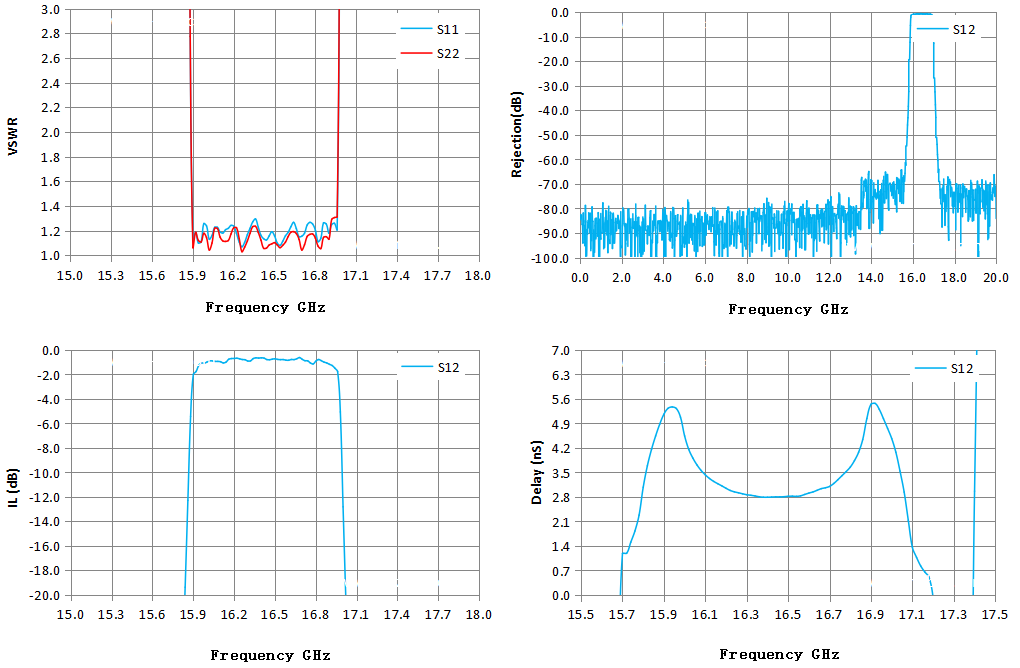

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
