产品
衰减器
工作频率DC~18GHz, 衰减度20dB, 功率容量100W, 阻抗50Ω, N -K
- DA9-20100-0-18000-1822
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 18.5 | 20 | 21.5 | dB |
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 100W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 100W@25℃环境温度。 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| 频率 GHz | S11 驻波 | S21 衰减 dB |
|---|---|---|
| 0.01 | 1.01 | 19.5 |
| 1.29 | 1.05 | 19.8 |
| 2.57 | 1.08 | 19.9 |
| 3.86 | 1.07 | 20 |
| 5.14 | 1.03 | 20.1 |
| 6.43 | 1.1 | 20.2 |
| 7.71 | 1.12 | 20.3 |
| 9 | 1.27 | 20.6 |
| 10.29 | 1.21 | 21.1 |
| 11.57 | 1.05 | 21 |
| 12.86 | 1.15 | 20.8 |
| 14.14 | 1.16 | 20.8 |
| 15.43 | 1.21 | 20.8 |
| 16.71 | 1.22 | 20.6 |
| 18 | 1.18 | 19.8 |

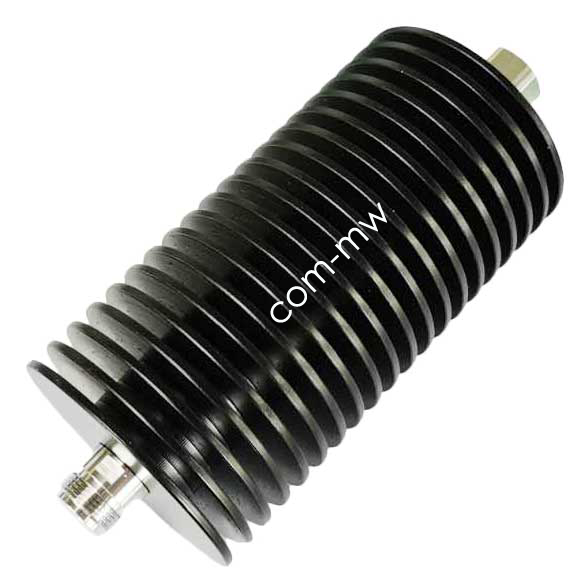

参考实物图

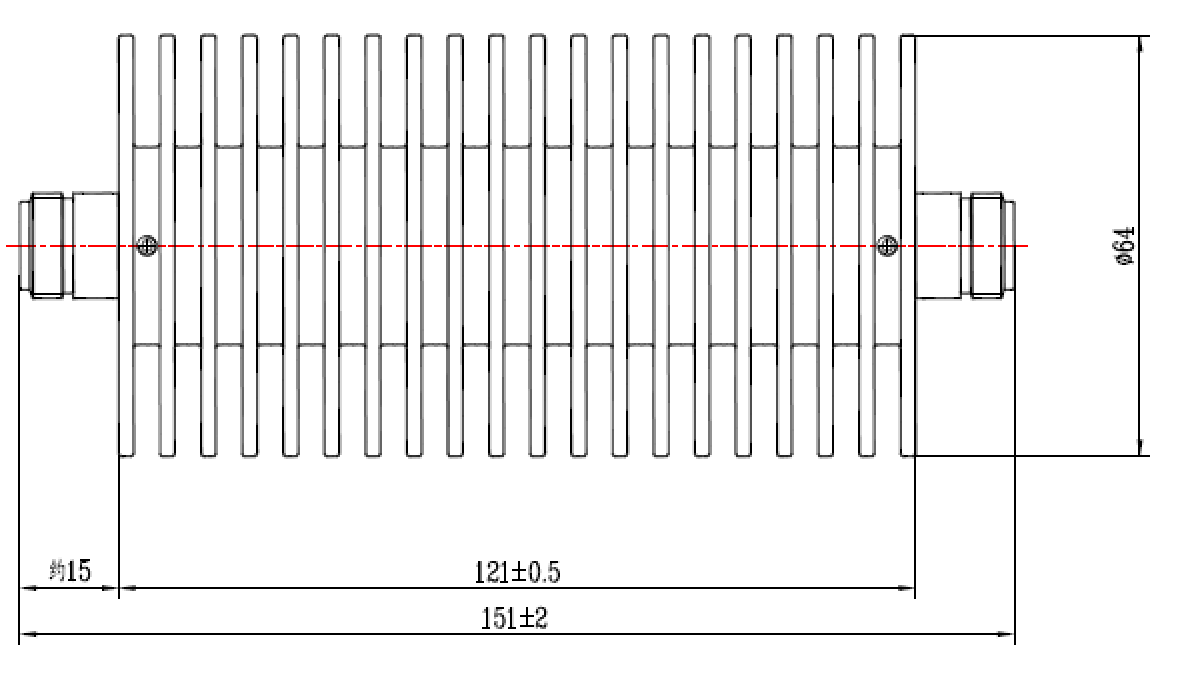

外形结构图（mm）

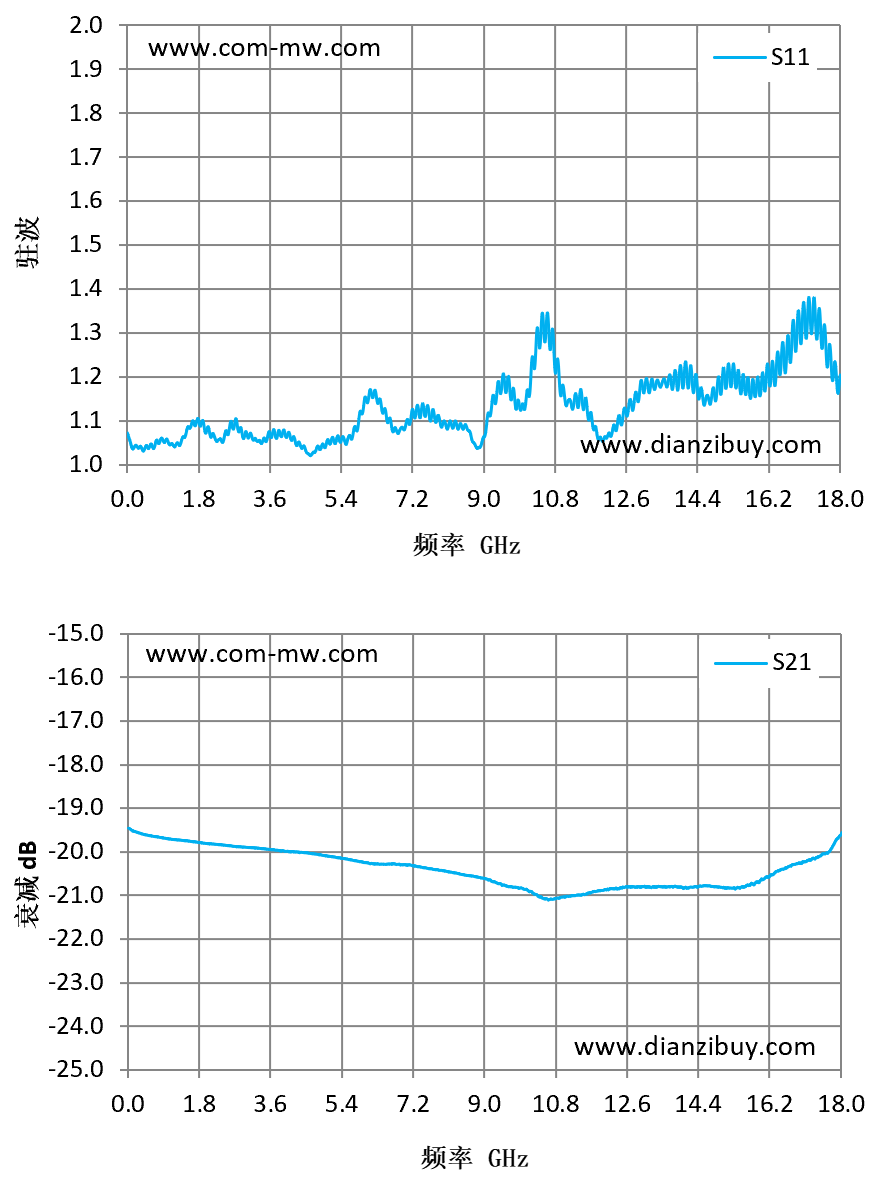

典型测试曲线图
