阻带频率313.5~316.5MHz, ≥60dB, 通带频率DC~283.5MHz, 346.5~1200MHz, N
高矩形系数,低损耗,大功率容量
参数 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
阻带频率 | 313.5 | ~ | 316.5 | MHz | |
阻带抑制 | ≥ | 60 | dB | ||
通带频率 | DC | ~ | 283.5 | MHz | |
通带频率 | 346.5 | ~ | 1200 | MHz | |
通带损耗 | 3 | dB | |||
通带驻波 | 1.8 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色烤漆 |
功率容量 | 200W设计保证 |
工作温度 | -10~+50℃设计保证 |

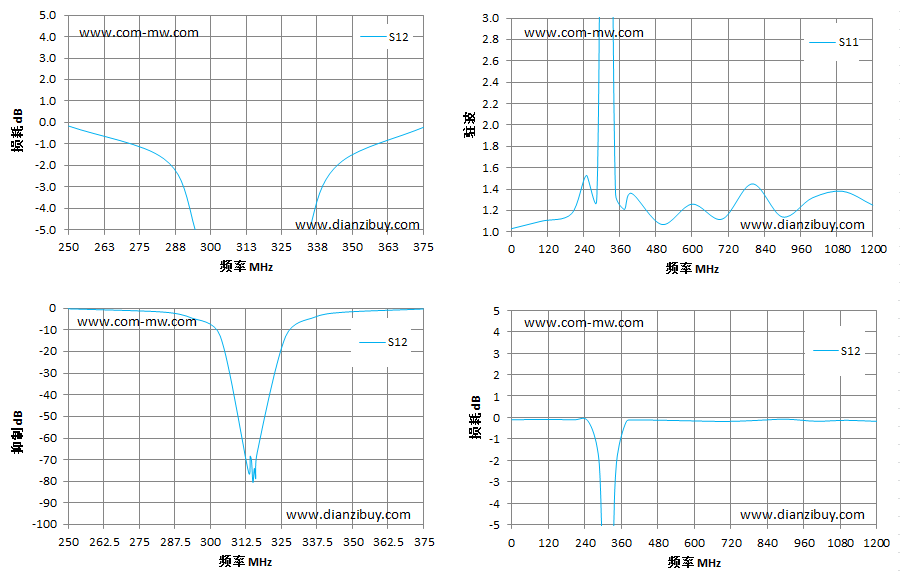

频率 MHz | S12 损耗 dB | S11 驻波 |
---|---|---|
250 | -0.16 | 1.53 |
283.5 | -1.68 | 1.29 |
293.5 | -4.45 | 3.58 |
303.5 | -12.76 | 13.66 |
313.5 | -75.95 | 35.17 |
314 | -68.33 | 31.7 |
314.5 | -70.33 | 35.72 |
315 | -80.49 | 32.45 |
315.5 | -73.91 | 38.09 |
316 | -78.65 | 38.62 |
316.5 | -66.70 | 39.03 |
326.5 | -12.91 | 14.85 |
336.5 | -4.14 | 3.76 |
346.5 | -1.78 | 1.35 |
375 | -0.22 | 1.21 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
