产品
隔离器
工作频率960~1230MHz, 通过功率200W, N
- DG9-960-1230-1554
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 960 | ~ | 1230 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 200W设计保证 |
| 耐反射功率 | 100W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | N -J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S12 驻波 |
|---|---|---|---|---|
| 900 | 1.23 | -0.31 | -16.92 | 1.31 |
| 929 | 1.15 | -0.29 | -19.05 | 1.18 |
| 957 | 1.15 | -0.28 | -21.23 | 1.09 |
| 986 | 1.19 | -0.3 | -22.96 | 1.07 |
| 1014 | 1.22 | -0.31 | -24 | 1.09 |
| 1043 | 1.23 | -0.31 | -24.73 | 1.11 |
| 1071 | 1.23 | -0.32 | -25.64 | 1.13 |
| 1100 | 1.21 | -0.32 | -27.07 | 1.12 |
| 1129 | 1.17 | -0.32 | -29.24 | 1.1 |
| 1157 | 1.13 | -0.32 | -31.07 | 1.07 |
| 1186 | 1.11 | -0.32 | -29.39 | 1.03 |
| 1214 | 1.15 | -0.35 | -25.71 | 1.05 |
| 1243 | 1.25 | -0.4 | -22.37 | 1.11 |
| 1271 | 1.38 | -0.51 | -19.86 | 1.2 |
| 1300 | 1.53 | -0.64 | -17.99 | 1.3 |

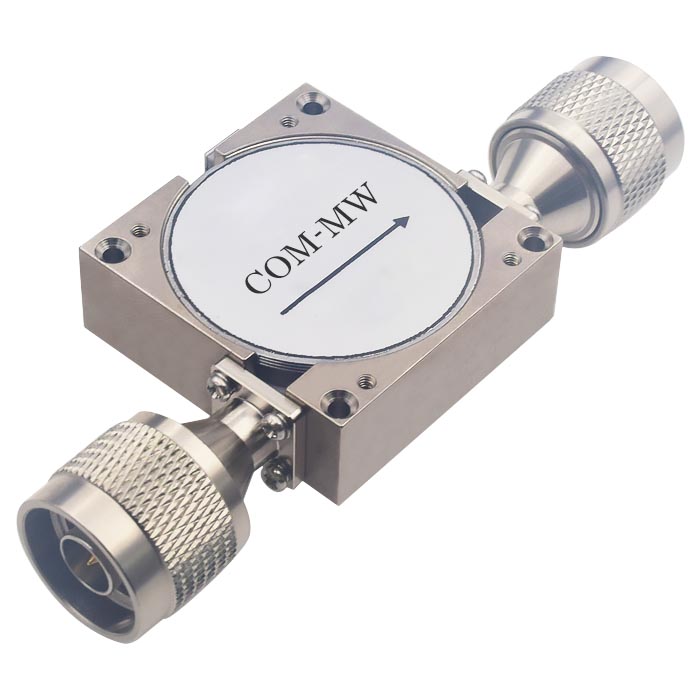

参考实物图
外形结构图（mm）

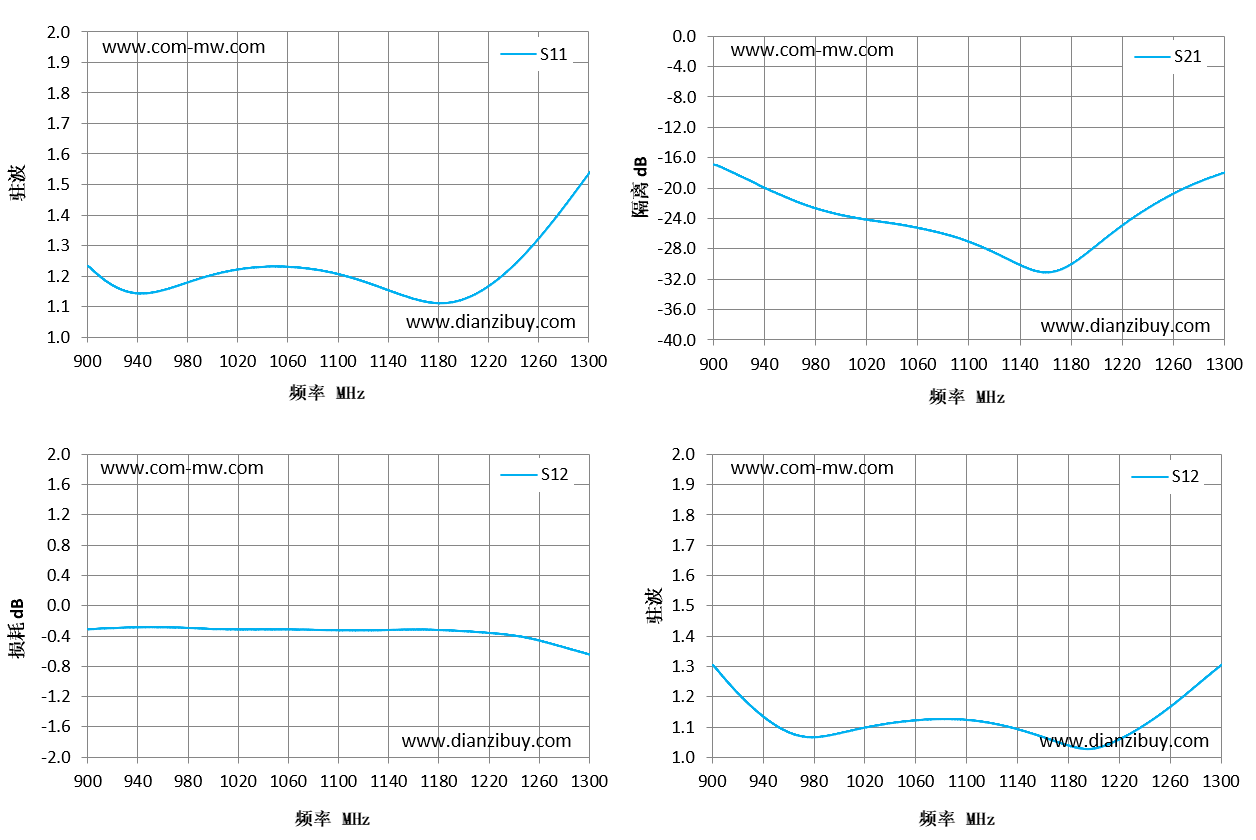

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
