通带频率 DC~400MHz,480-1100MHz≥50dB,表面贴装
- ZLPF5-L0-400-3455
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 400 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 480-1100 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1100-1500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.03 | -0.03 | 1.48 |
| 0.12 | 1.11 | 1.12 | -0.10 | -0.10 | 1.60 |
| 0.22 | 1.06 | 1.06 | -0.18 | -0.18 | 1.99 |
| 0.33 | 1.05 | 1.05 | -0.35 | -0.35 | 3.44 |
| 0.44 | 4.81 | 5.02 | -8.55 | -8.55 | 7.90 |
| 0.54 | 65.74 | 62.72 | -64.21 | -64.21 | -5.26 |
| 0.65 | 65.91 | 65.93 | -59.63 | -59.63 | 0.21 |
| 0.76 | 54.04 | 59.84 | -64.40 | -64.40 | 4.22 |
| 0.86 | 50.21 | 55.29 | -53.33 | -53.33 | 0.84 |
| 0.97 | 47.26 | 51.11 | -62.14 | -62.14 | 0.41 |
| 1.07 | 47.87 | 44.78 | -62.24 | -62.24 | -2.31 |
| 1.18 | 45.64 | 39.66 | -51.66 | -51.66 | -0.42 |
| 1.29 | 45.27 | 35.58 | -44.89 | -44.89 | 0.47 |
| 1.39 | 44.70 | 31.64 | -40.98 | -40.98 | 0.38 |
| 1.50 | 31.48 | 27.62 | -39.96 | -39.96 | -0.66 |
参考实物图
外形结构图（mm）

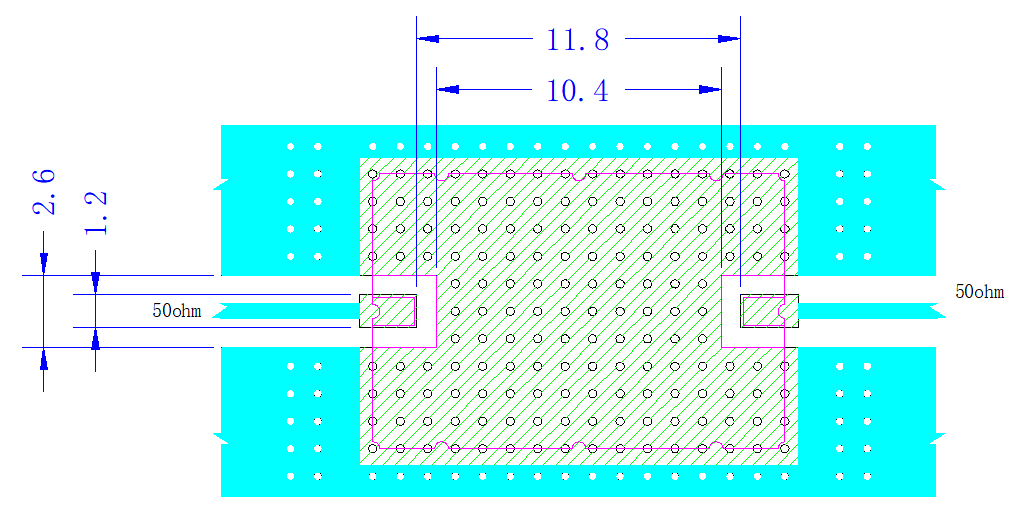

建议PCB布局图
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
