产品
波导转接器
工作频率11.9~18GHz, 功率容量100W, 矩形波导, FBP140, SMA
- D25-BWC140SK-536
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 11.9 | ~ | 18 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
其它参数
| 功率容量 | 100W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBP140 |
| 接口形式二 | SMA-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 11 | 1.37 | -0.08 |
| 11.64 | 1.12 | -0.08 |
| 12.29 | 1.04 | -0.05 |
| 12.93 | 1.09 | -0.09 |
| 13.57 | 1.11 | -0.08 |
| 14.21 | 1.08 | -0.05 |
| 14.86 | 1.07 | -0.07 |
| 15.5 | 1.1 | -0.04 |
| 16.14 | 1.13 | -0.07 |
| 16.79 | 1.13 | -0.13 |
| 17.43 | 1.1 | -0.08 |
| 18.07 | 1.14 | -0.09 |
| 18.71 | 1.28 | -0.14 |
| 19.36 | 1.38 | -0.14 |
| 20 | 1.52 | -0.15 |

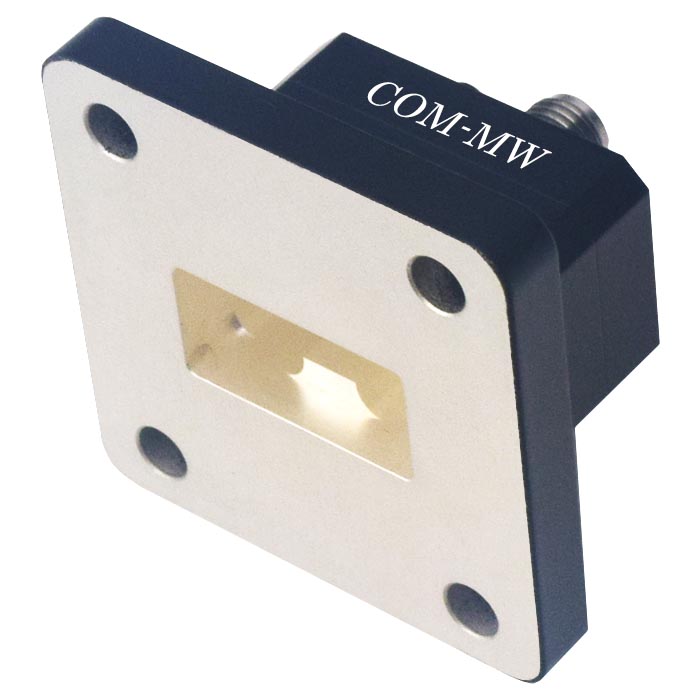

参考实物图

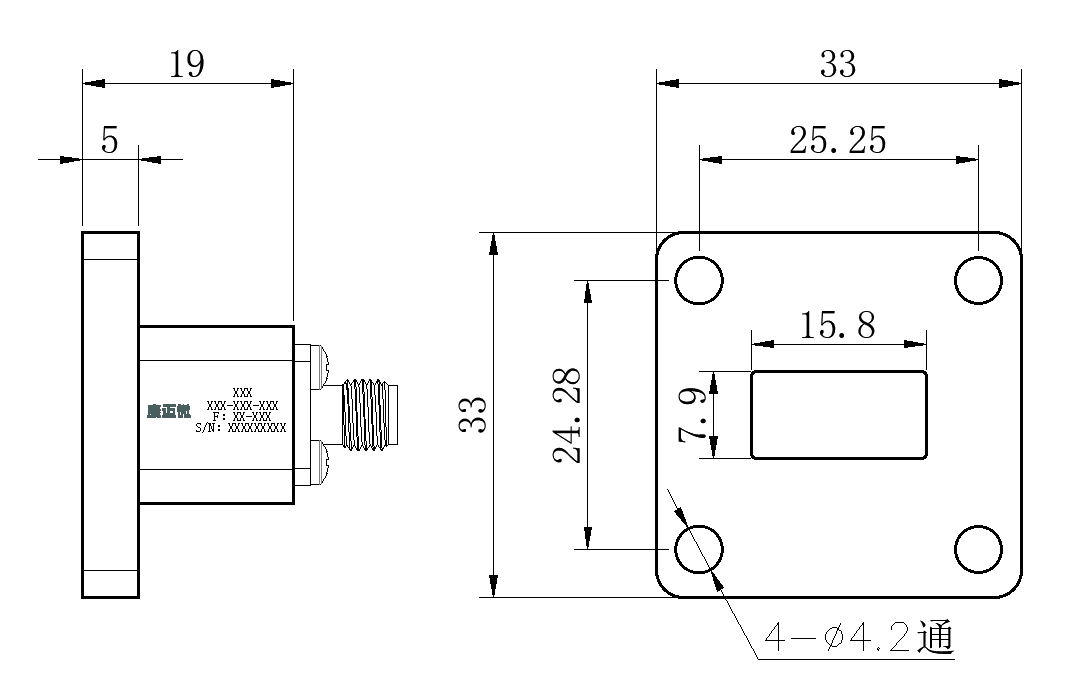

外形结构图（mm）

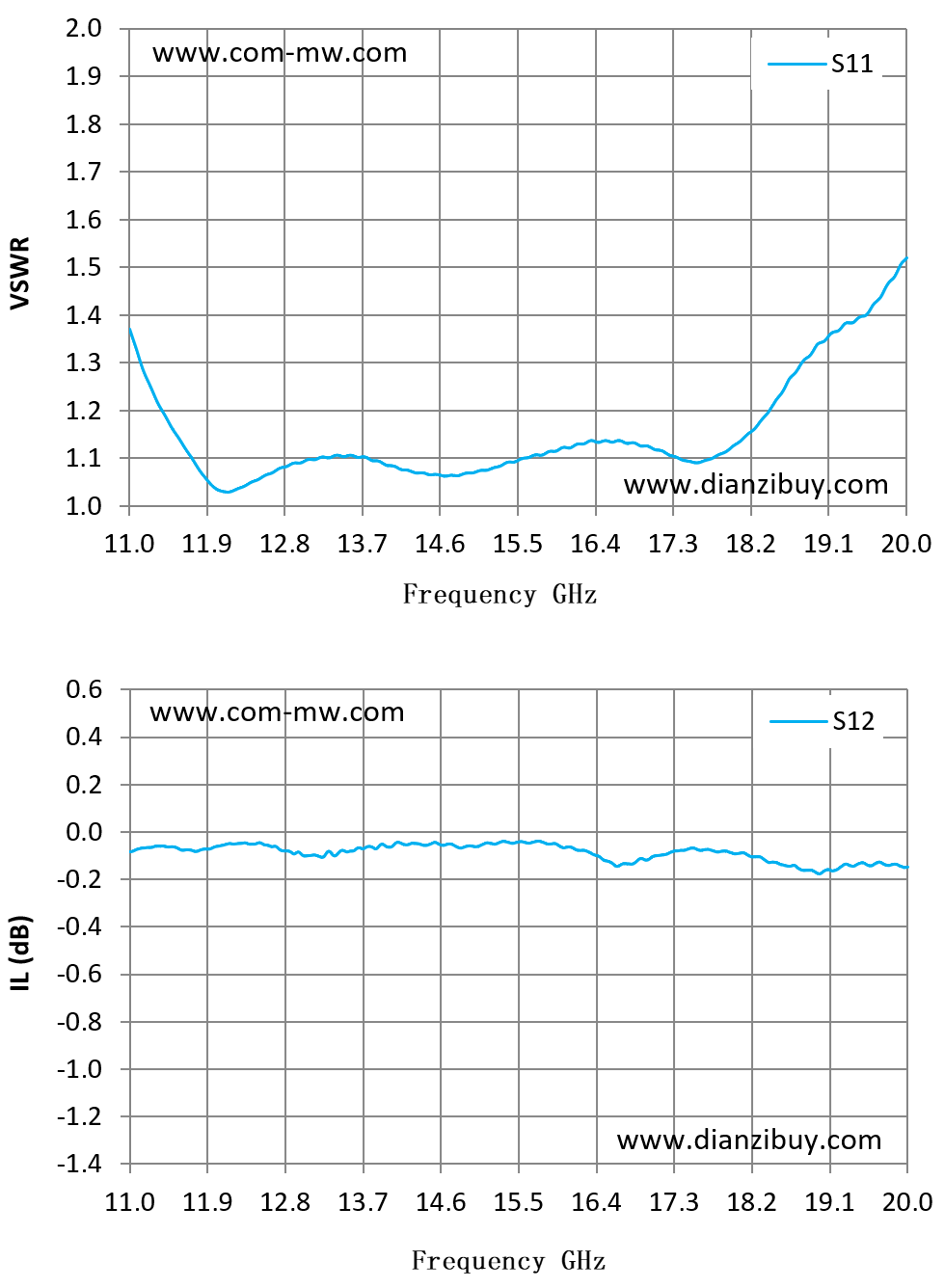

典型测试曲线图
