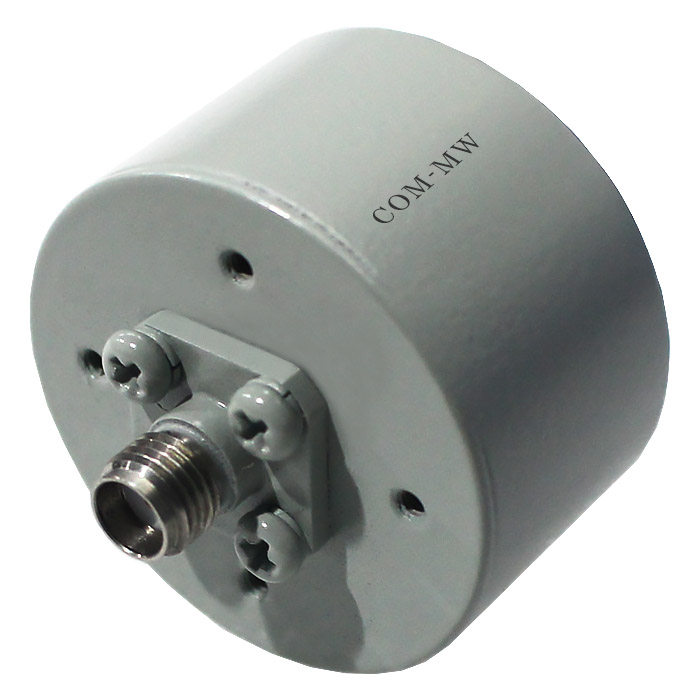

工作频率6~18GHz, 增益4dBi, 右旋圆极化,
平面螺旋天线主要用于EMC、侦察、测试, 遥感等领域。整个工作带宽具备优越的阻抗匹配和辐射方向的控制性能, 具有超带宽、电压驻波比小、性能稳定、结构紧凑、重量轻等特点。我们可以根据客户需求定制各种特殊规格的右旋或左旋圆极化平面螺旋天线。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 6 | ~ | 18 | GHz |
增益 | 5(14~18G) | 4 | dBi | |
驻波比 | 2.0 | |||
3dB波束宽度 | 60 | ° |
极化方式 | 右旋圆极化 |
外形尺寸 | φ32*19mm |
估算重量 | 30g |
表面 | 海灰色 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
