耦合器
400~1800MHz, 耦合度30dB, 表面贴装, 50W
- ZDC9-30M400-1800-1291
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 1800 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 4 | 3 |
| 隔离端口 | 3 | 4 |
| 接地端口 | 其它 | 其它 |

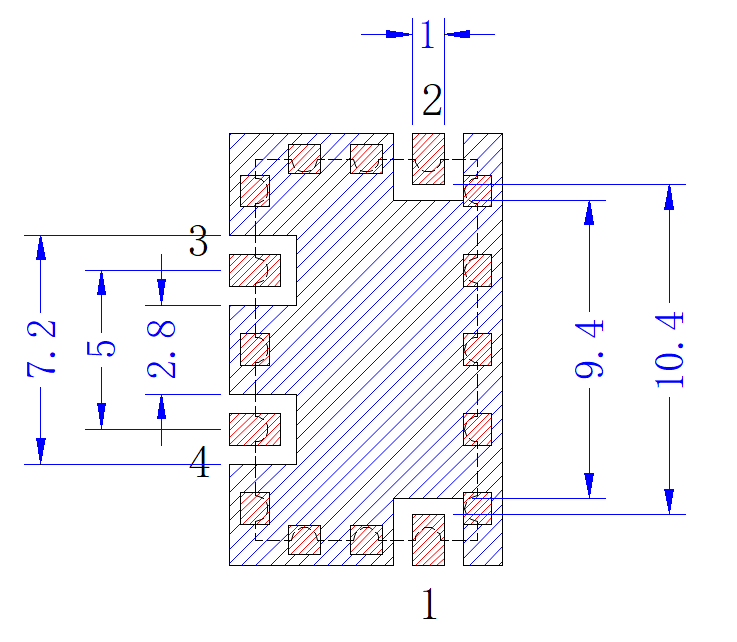

建议PCB布局图

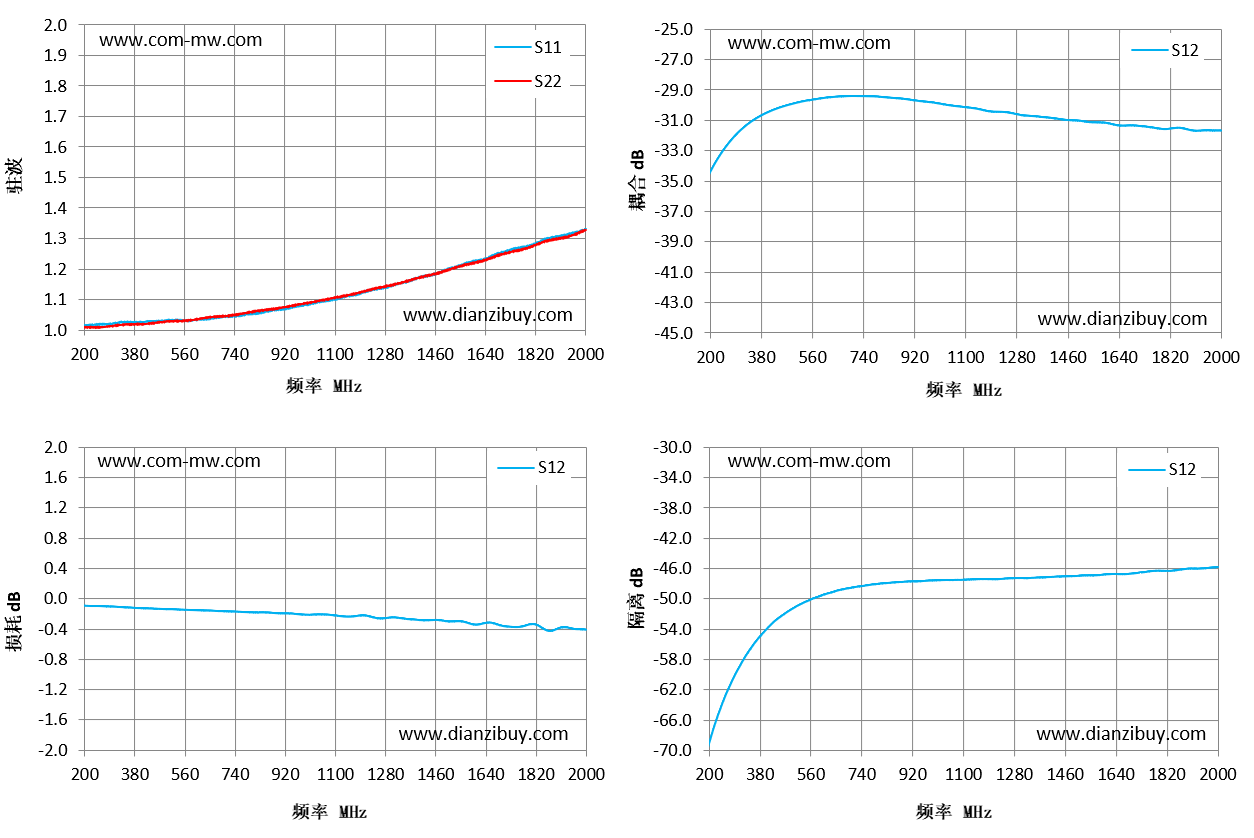

典型测试曲线图

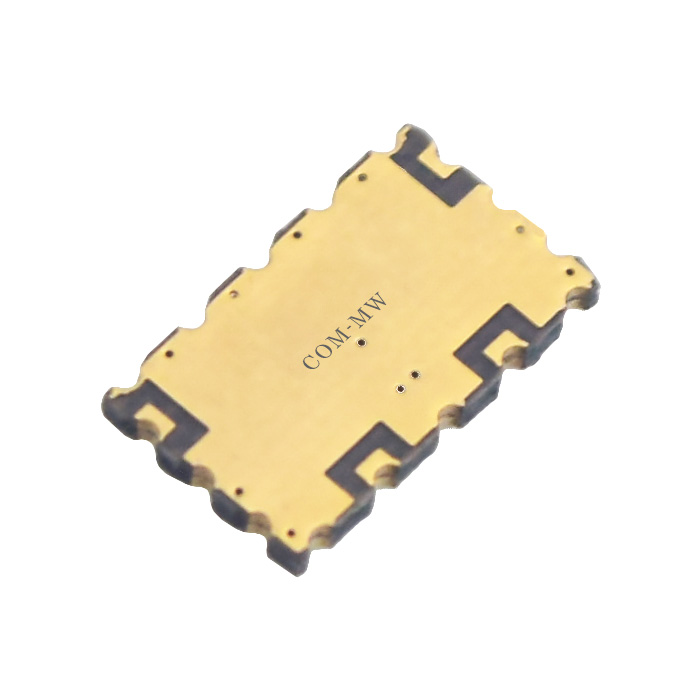

参考实物图

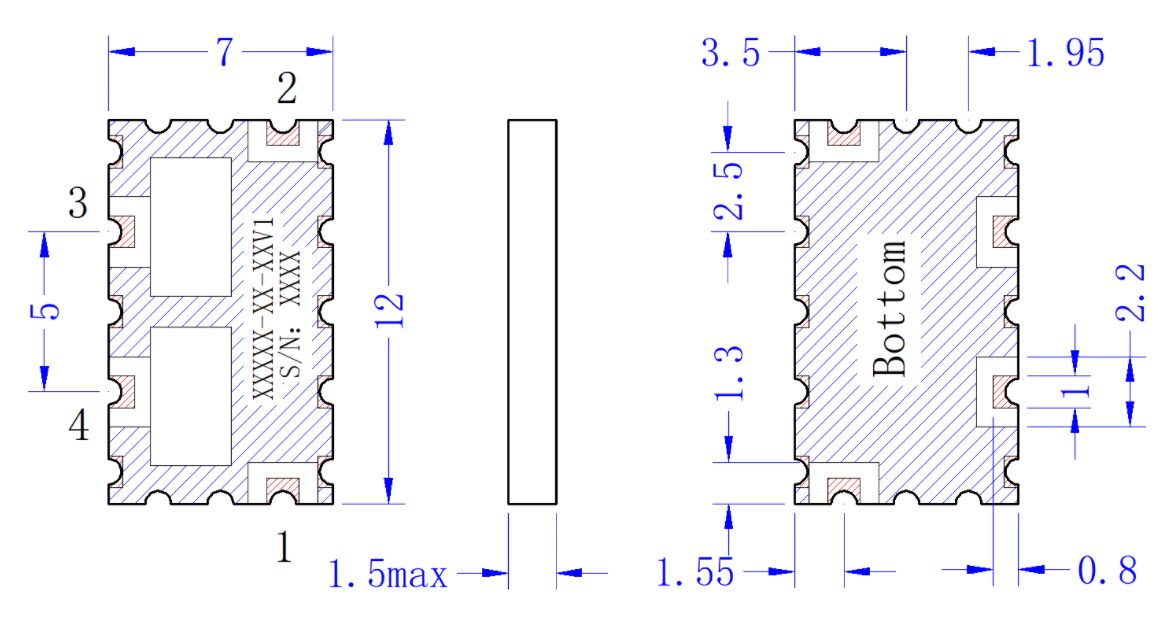

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S14 耦合 dB | S13 隔离 dB |
|---|---|---|---|---|---|
| 200 | 1.01 | 1.01 | -0.09 | -34.37 | -68.93 |
| 329 | 1.02 | 1.02 | -0.11 | -31.3 | -57.47 |
| 457 | 1.03 | 1.03 | -0.13 | -30.1 | -52.16 |
| 586 | 1.03 | 1.03 | -0.15 | -29.59 | -49.66 |
| 714 | 1.04 | 1.05 | -0.16 | -29.42 | -48.4 |
| 843 | 1.06 | 1.07 | -0.18 | -29.55 | -47.82 |
| 971 | 1.08 | 1.09 | -0.2 | -29.82 | -47.55 |
| 1100 | 1.1 | 1.11 | -0.22 | -30.16 | -47.42 |
| 1229 | 1.13 | 1.13 | -0.24 | -30.47 | -47.33 |
| 1357 | 1.16 | 1.16 | -0.27 | -30.78 | -47.15 |
| 1486 | 1.19 | 1.19 | -0.29 | -31.03 | -46.94 |
| 1614 | 1.23 | 1.22 | -0.34 | -31.26 | -46.7 |
| 1743 | 1.27 | 1.26 | -0.38 | -31.45 | -46.4 |
| 1871 | 1.3 | 1.3 | -0.43 | -31.56 | -46.07 |
| 2000 | 1.33 | 1.33 | -0.41 | -31.7 | -45.74 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
