功分器
1~6GHz, 500W, 10路, 0°, N
- ZPD25-10C1-6G-412
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 500W设计保证AVG |
| 路数 | 10路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（N-K） |
| 分配端口 | 1~10（SMA-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 0.9 | 1.32 | -10.1 | -10.16 | -18.85 | -0.56 |
| 1.3 | 1.13 | -9.99 | -10.09 | -19.55 | -0.71 |
| 1.7 | 1.14 | -9.97 | -10.1 | -19.74 | -0.8 |
| 2.1 | 1.16 | -10.02 | -10.19 | -18.54 | -0.76 |
| 2.5 | 1.07 | -10 | -10.22 | -18 | -0.46 |
| 2.9 | 1.15 | -10.12 | -10.38 | -16.85 | 0.24 |
| 3.3 | 1.12 | -10.18 | -10.47 | -15.17 | 1.32 |
| 3.7 | 1.21 | -10.21 | -10.43 | -13.39 | 2.97 |
| 4.1 | 1.06 | -10.28 | -10.19 | -12.64 | 3.46 |
| 4.5 | 1.16 | -10.31 | -10.19 | -16.58 | -0.79 |
| 4.9 | 1.1 | -10.27 | -10.42 | -16.42 | 0.02 |
| 5.3 | 1.06 | -10.14 | -10.16 | -12.36 | 2.48 |
| 5.7 | 1.01 | -10.2 | -10.02 | -13.88 | -0.14 |
| 6.1 | 1.09 | -10.11 | -10.22 | -16.1 | -1.25 |
| 6.5 | 1.25 | -10.11 | -10.2 | -11.43 | 0.98 |

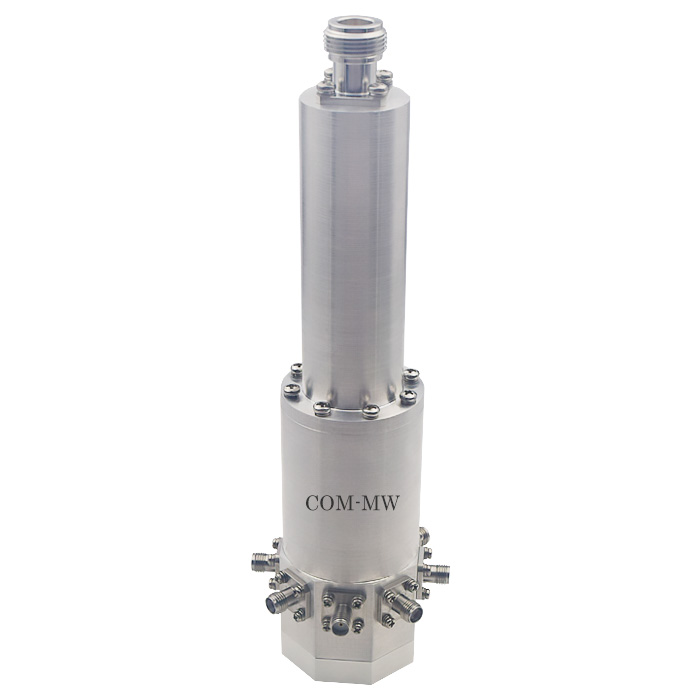

参考实物图

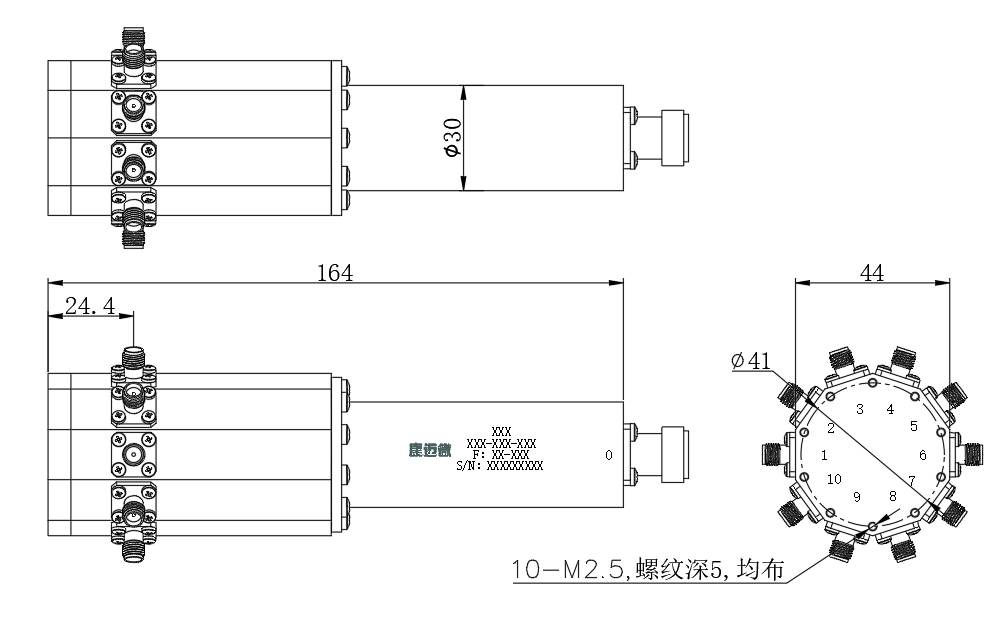

外形结构图（mm）

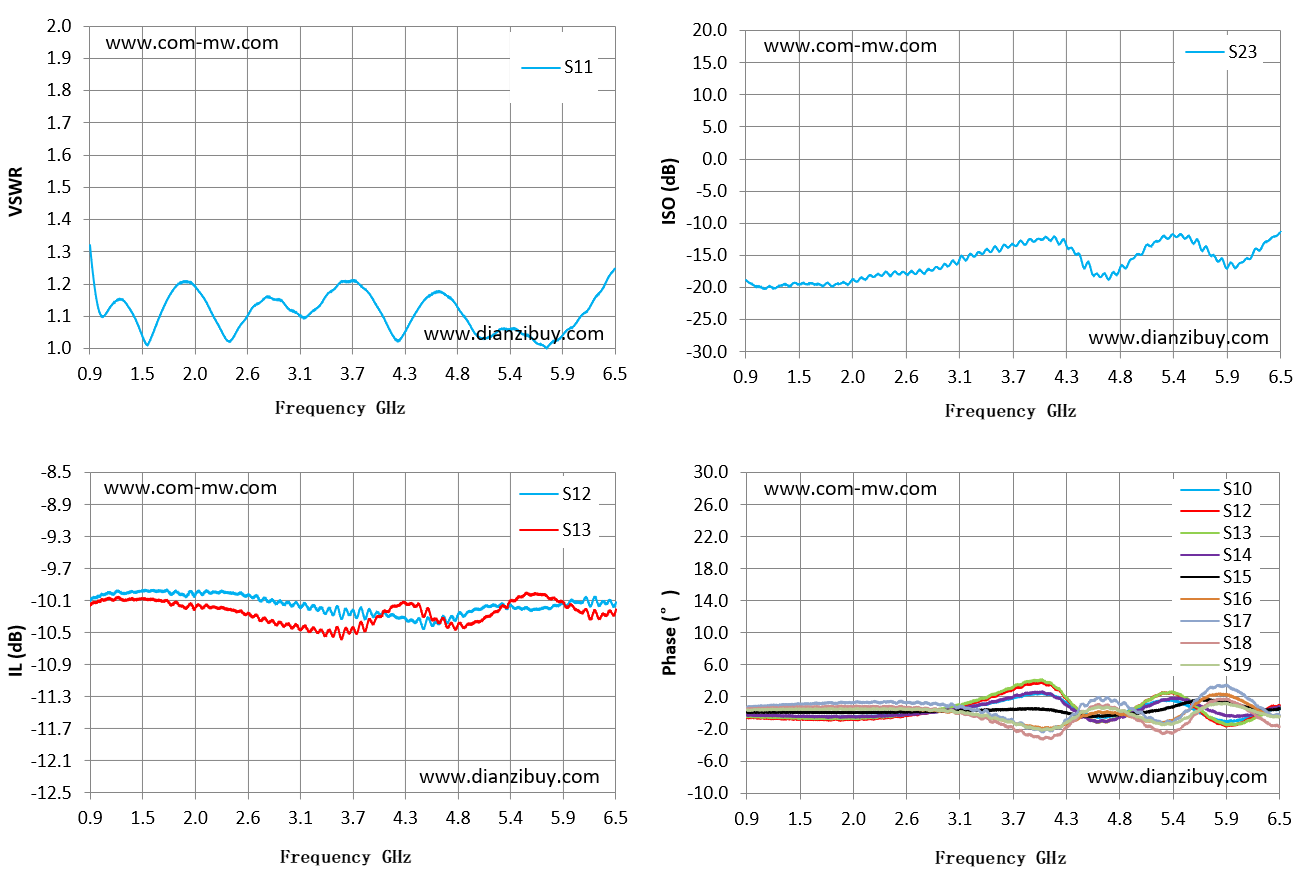

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
