双工器
通带频率一 4900~7600MHz,通带频率二 9800~22800MHz,SMA
- OQZCB1-2M4.9-22.8G-356
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 4900 | ~ | 7600 | MHz |
| 通带频率二 | / | / | 9800 | ~ | 22800 | MHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 通带一抑制度 | 9.8-22.8 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 4.9-7.6 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 1 | 公共端 | IN |
| 2 | 通带一 | L |
| 3 | 通带二 | H |
| 4 | 接地端 | --- |
典型测试数据
| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 3.00 | 1.11 | 214.95 | -0.08 | -77.45 |
| 4.00 | 1.15 | 390.46 | -0.04 | -69.98 |
| 5.00 | 1.32 | 364.43 | -0.23 | -70.94 |
| 6.00 | 1.21 | 149.21 | -0.14 | -93.44 |
| 7.00 | 1.54 | 102.52 | -0.62 | -70.07 |
| 8.00 | 2.99 | 97.90 | -2.47 | -42.37 |
| 9.00 | 21.93 | 8.77 | -14.74 | -21.16 |
| 10.00 | 43.99 | 1.18 | -55.33 | -0.73 |
| 11.00 | 62.26 | 1.23 | -61.86 | -0.55 |
| 12.00 | 40.25 | 1.12 | -67.03 | -0.40 |
| 13.00 | 62.54 | 1.49 | -71.43 | -0.63 |
| 14.00 | 39.07 | 1.11 | -75.76 | -0.27 |
| 15.00 | 61.88 | 1.56 | -69.45 | -0.37 |
| 16.00 | 40.86 | 1.04 | -59.28 | -0.46 |
| 17.00 | 42.84 | 1.18 | -59.32 | -0.30 |

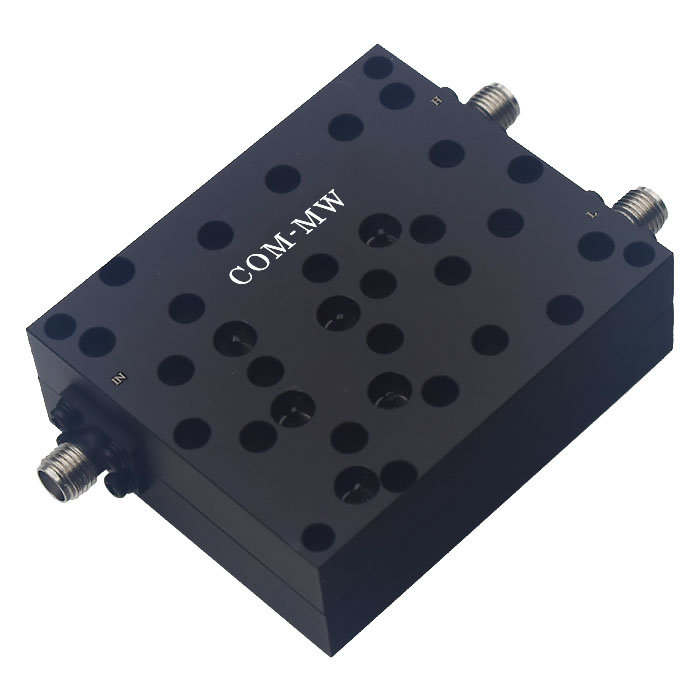

参考实物图

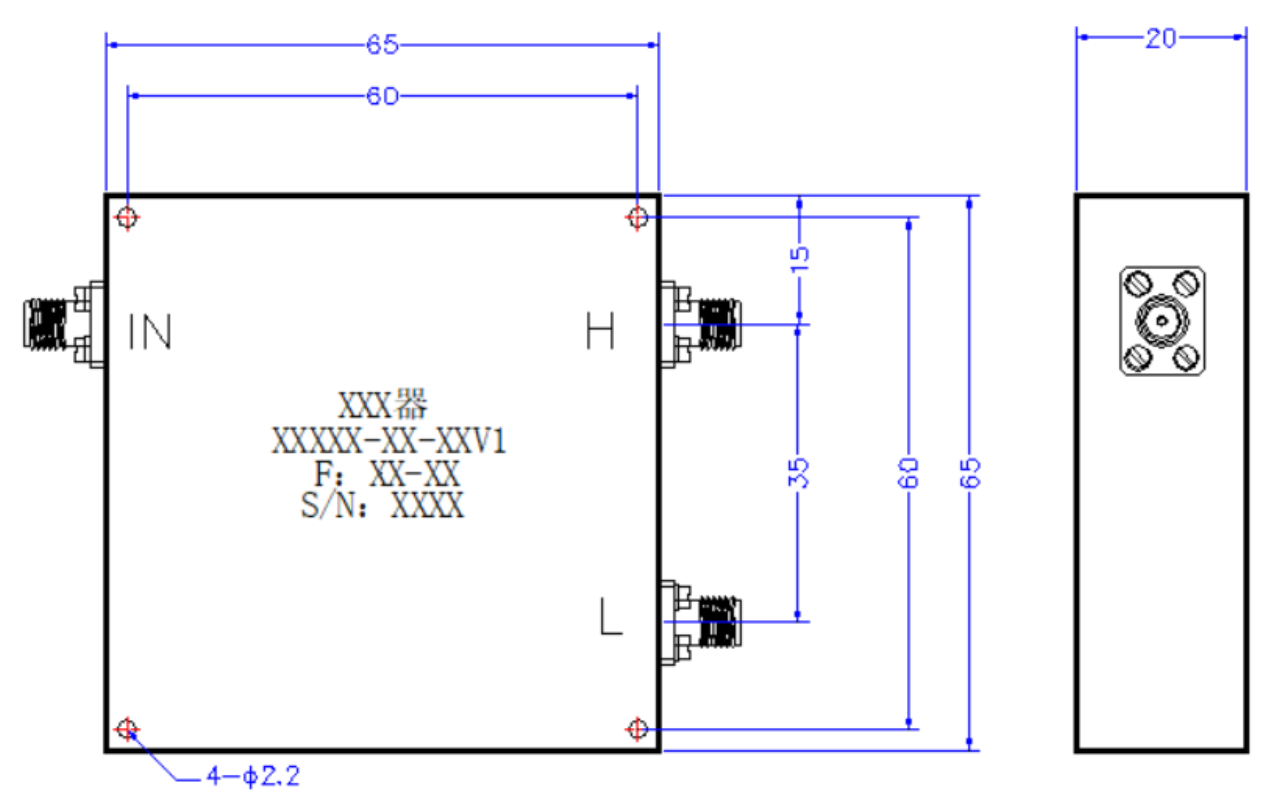

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
