限幅器
工作频率 10~10000MHz,限幅电平 16dBm,功率容量20W,SMA-JK
- DL8-10-10000-3917
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
防水，低限幅电平。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
| 工作频率 | 10 | ~ | 10000 | MHz | |
| 限幅电平 | 16 | dBm | |||
| 插入损耗 | 0.6 | 0.8 | dB | @10MHz~3GHz | |
| 插入损耗 | 1.8 | 2.2 | dB | @3GHz~6GHz | |
| 插入损耗 | 2.2 | 2.5 | dB | @6GHz~10GHz | |
| 驻波比 | 1.6 |
其它参数
| 功率容量 | 20W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | S12 IL dB |
| 0.01 | 2.16 | 2.15 | -0.86 |
| 0.86 | 1.10 | 1.09 | -0.55 |
| 1.71 | 1.08 | 1.02 | -0.66 |
| 2.57 | 1.19 | 1.16 | -0.78 |
| 3.43 | 1.40 | 1.39 | -1.08 |
| 4.29 | 1.54 | 1.58 | -1.53 |
| 5.14 | 1.52 | 1.55 | -1.86 |
| 6.00 | 1.39 | 1.32 | -2.21 |
| 6.86 | 1.28 | 1.20 | -2.30 |
| 7.71 | 1.20 | 1.17 | -2.36 |
| 8.57 | 1.23 | 1.31 | -2.33 |
| 9.43 | 1.39 | 1.53 | -2.35 |
| 10.29 | 1.50 | 1.69 | -2.47 |
| 11.14 | 1.50 | 1.78 | -2.67 |
| 12.00 | 1.35 | 1.80 | -3.09 |

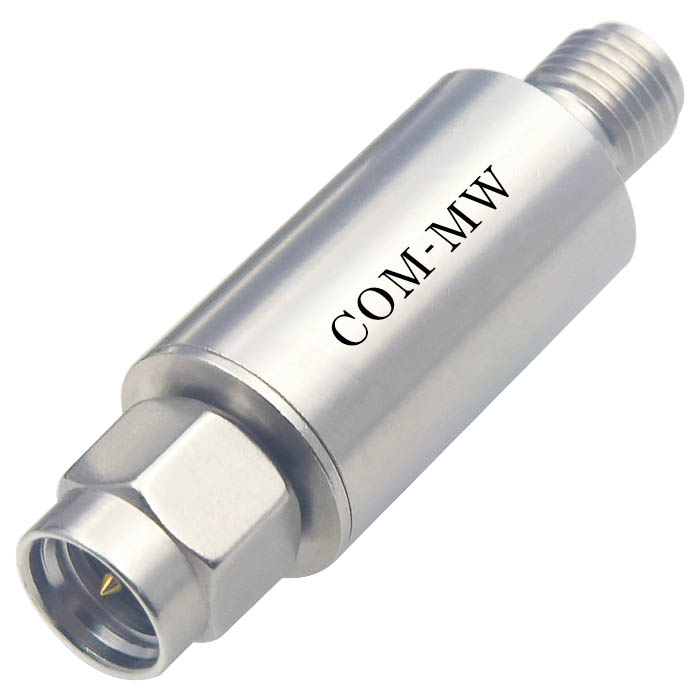

参考实物图

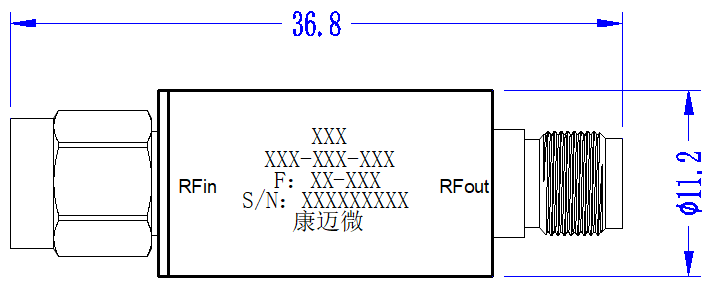

外形结构图（mm）

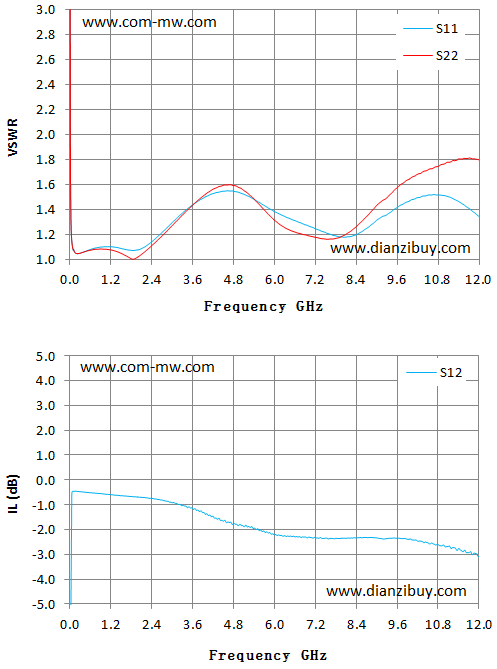

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
