产品
衰减器
工作频率 26~40GHz,衰减度 30dB,功率容量50W, 波导口,WR28
- DA8-3050-26-40-1836
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26 | ~ | 40 | GHz |
| 衰减度 | 29 | 30 | 31 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 50W |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320orWR28 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 满功率下使用，建议外加风冷。 |
典型测试曲线图
参考实物图

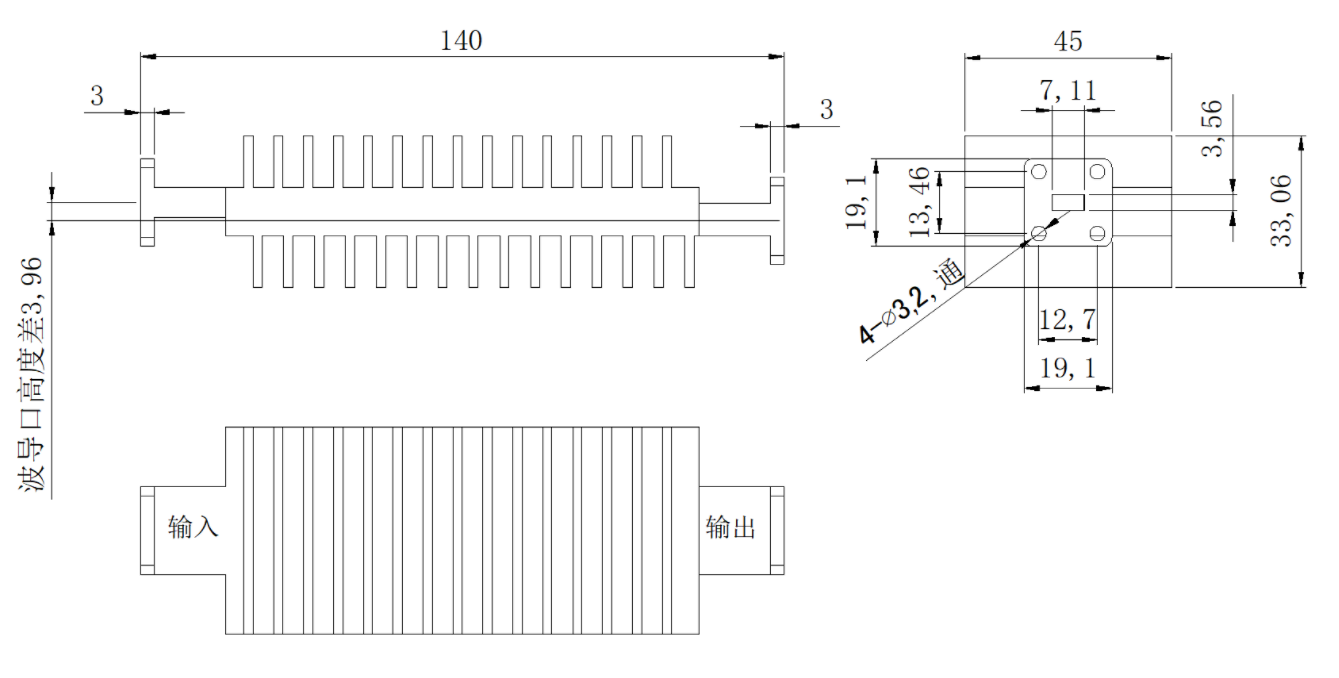

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
| 25.00 | 1.07 | 1.32 | -28.85 |
| 26.14 | 1.02 | 1.20 | -29.29 |
| 27.28 | 1.01 | 1.15 | -29.66 |
| 28.43 | 1.02 | 1.07 | -29.85 |
| 29.57 | 1.03 | 1.10 | -30.06 |
| 30.71 | 1.05 | 1.16 | -30.15 |
| 31.85 | 1.05 | 1.16 | -30.10 |
| 33.00 | 1.06 | 1.21 | -30.06 |
| 34.14 | 1.07 | 1.22 | -30.13 |
| 35.28 | 1.06 | 1.17 | -29.93 |
| 36.42 | 1.03 | 1.10 | -29.71 |
| 37.56 | 1.03 | 1.10 | -29.61 |
| 38.71 | 1.06 | 1.16 | -29.36 |
| 39.85 | 1.08 | 1.11 | -29.11 |
| 40.99 | 1.08 | 1.07 | -28.81 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
