产品
双工器
通带频率一 1525~1559MHz,通带频率二 1626.5~1660.5MHz,SMA,SMA
- ZCB13-C1525-1660-155
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1525 | ~ | 1559 | MHz |
| 通带频率二 | / | / | 1626.5 | ~ | 1660.5 | MHz |
| 通带一损耗 | / | / | 1.0 | dB | ||
| 通带二损耗 | / | / | 1.0 | dB | ||
| 通带纹波 | / | / | 0.2 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| -0.3dB带宽 | / | / | 34 | MHz | ||
| 通带一抑制度 | 1481 | MHz≥ | 45 | dB | ||
| 通带一抑制度 | 1502 | MHz≥ | 20 | dB | ||
| 通带一抑制度 | 1583 | MHz≥ | 20 | dB | ||
| 通带一抑制度 | 1606 | MHz≥ | 45 | dB | ||
| 通带二抑制度 | 1583 | MHz≥ | 45 | dB | ||
| 通带二抑制度 | 1604 | MHz≥ | 20 | dB | ||
| 通带二抑制度 | 1680 | MHz≥ | 20 | dB | ||
| 通带二抑制度 | 1705 | MHz≥ | 45 | dB | ||
| 隔离度 | @相互抑制 | 60 | dBc |
其它参数
| 接口形式 | SMA-F or K@RF1&RF2 |
| 接口形式 | SMA-M or J@ANT |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | RF1 |
| 3 | 通带二 | RF2 |
| 4 | 接地端 | 外壳 |

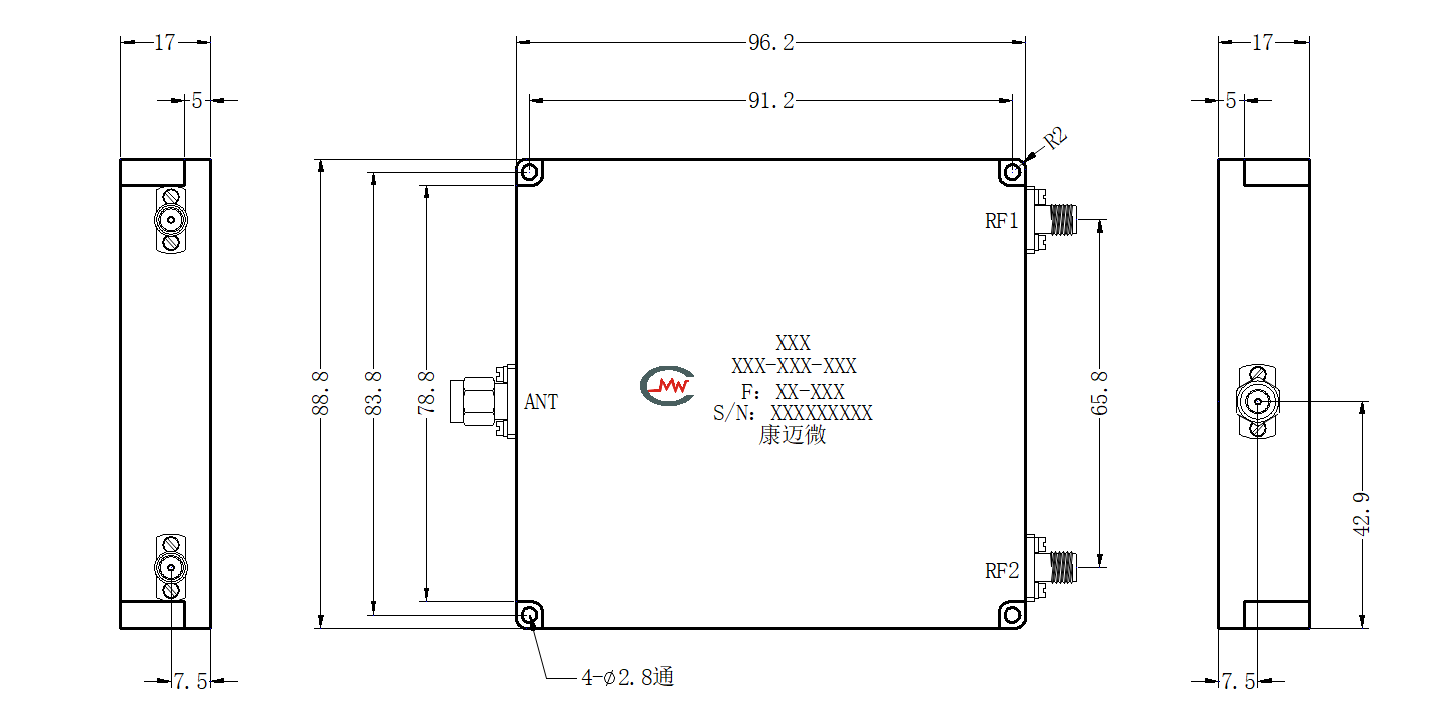

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
