双工器
通带频率一 400~700MHz,通带频率二 800~4200MHz,SMA
- ZCB4-M0.7-0.8G-1709
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 400 | ~ | 700 | MHz |
| 通带频率二 | / | / | 800 | ~ | 4200 | MHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 800-825 | MHz≥ | 30 | dB | ||
| 通带一抑制度 | 825-4200 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | 675-700 | MHz≥ | 30 | dB | ||
| 通带二抑制度 | DC-675 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.04 | 1.02 | 1.03 | -0.14 | -87.22 | -0.14 | -87.22 | 1.97 | -19.55 |
| 0.35 | 1.05 | 1.04 | 1.05 | -0.48 | -58.90 | -0.48 | -58.90 | 2.22 | 0.36 |
| 0.67 | 1.05 | 1.07 | 1.05 | -1.29 | -69.81 | -1.29 | -69.81 | 4.48 | -20.55 |
| 0.99 | 1.23 | 52.27 | 1.24 | -82.98 | -0.47 | -82.98 | -0.47 | -3.09 | 1.66 |
| 1.31 | 1.46 | 108.66 | 1.46 | -77.65 | -0.42 | -77.65 | -0.42 | -1.72 | 0.86 |
| 1.63 | 1.64 | 120.21 | 1.66 | -86.12 | -0.49 | -86.12 | -0.49 | 14.20 | 0.63 |
| 1.95 | 1.43 | 110.73 | 1.43 | -92.02 | -0.36 | -92.02 | -0.36 | -2.02 | 0.56 |
| 2.27 | 1.21 | 104.58 | 1.23 | -94.28 | -0.25 | -94.28 | -0.25 | 4.66 | 0.50 |
| 2.58 | 1.18 | 87.97 | 1.18 | -86.93 | -0.22 | -86.93 | -0.22 | -0.21 | 0.48 |
| 2.90 | 1.18 | 79.81 | 1.17 | -94.11 | -0.22 | -94.11 | -0.22 | 19.08 | 0.46 |
| 3.22 | 1.19 | 70.94 | 1.18 | -91.69 | -0.22 | -91.69 | -0.22 | -18.29 | 0.45 |
| 3.54 | 1.22 | 67.15 | 1.22 | -63.43 | -0.27 | -63.43 | -0.27 | 10.29 | 0.42 |
| 3.86 | 1.28 | 58.56 | 1.29 | -71.77 | -0.30 | -71.77 | -0.30 | 0.84 | 0.43 |
| 4.18 | 1.39 | 74.63 | 1.41 | -84.74 | -0.35 | -84.74 | -0.35 | -33.18 | 0.43 |
| 4.50 | 1.50 | 79.99 | 1.53 | -89.19 | -0.45 | -89.19 | -0.45 | -114.84 | 0.45 |

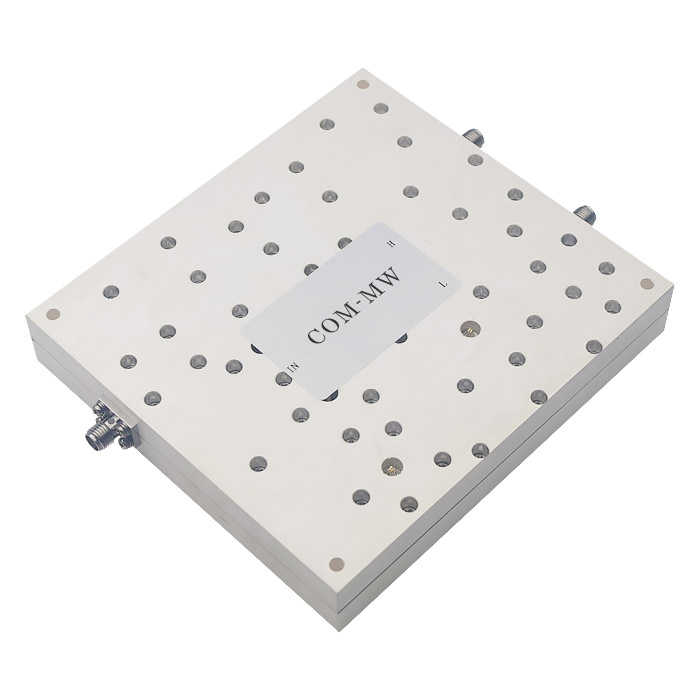

参考实物图

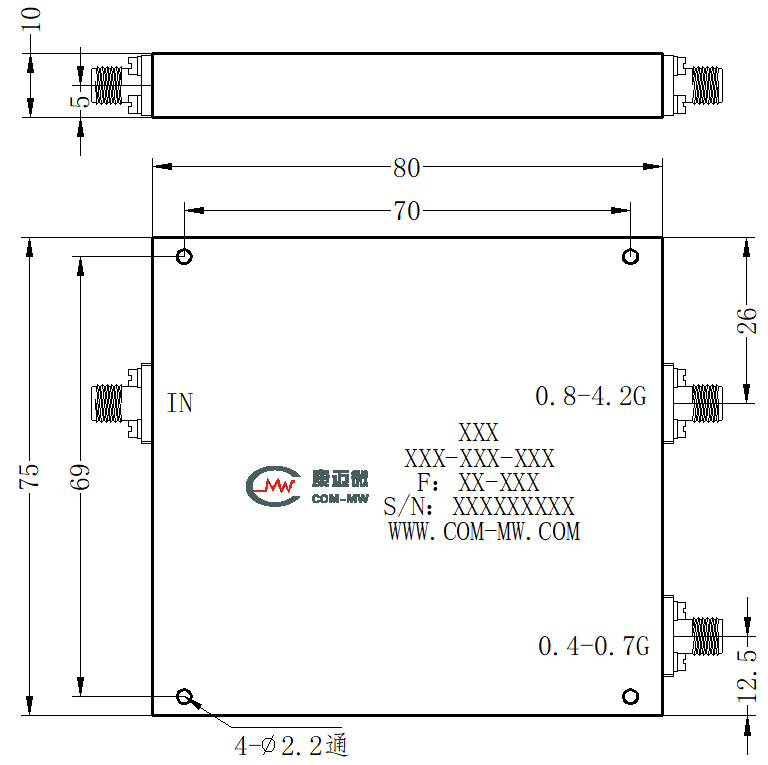

外形结构图（mm）

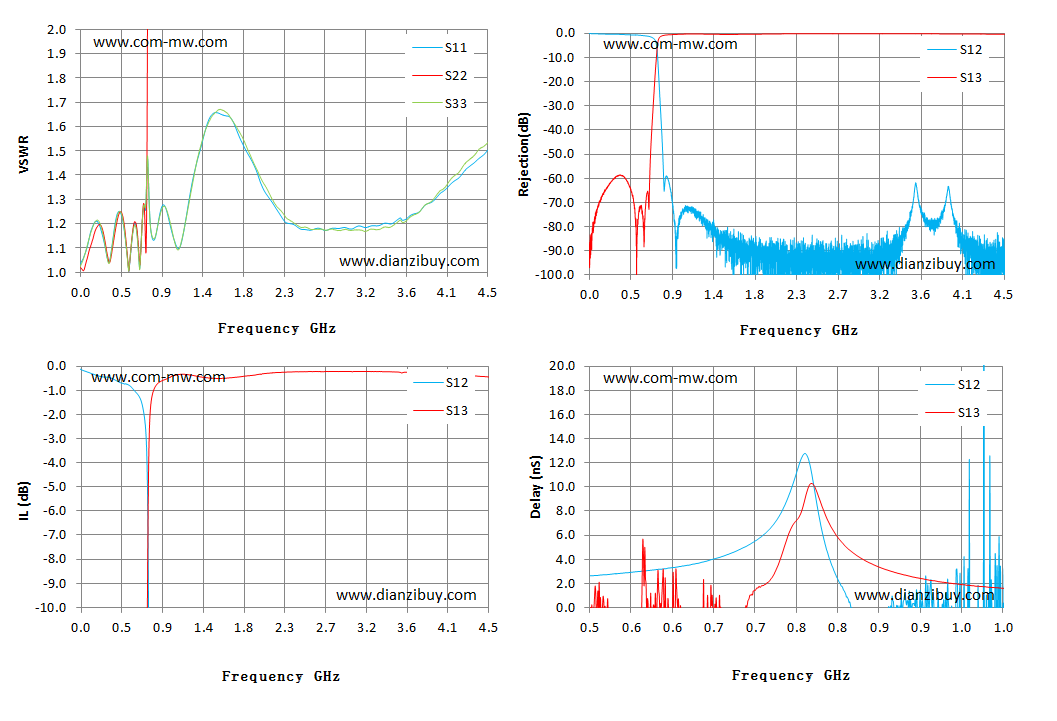

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
