低噪声放大器
1~18GHz, 增益30dB, 噪声系数2.2dB, P-1dB功率15dBm, SMA
- DLNA8-1000-18000-741
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 18 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | 2 | 4 | dB | |
| 噪声系数 | 2.2 | 3 | dB | |
| 驻波比 | 1.8 | 2.2 | ||
| P-1dB功率 | 10 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 50dB |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| F(GHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 0.8 | 15.1 | 1.66 | 1.38 | 1.07 | 31.8 |
| 2.54 | 16.1 | 1.66 | 1.36 | 1.21 | 31.7 |
| 4.28 | 16.9 | 1.63 | 1.5 | 1.22 | 31.5 |
| 6.02 | 15.6 | 1.68 | 1.69 | 1.25 | 30.9 |
| 7.76 | 16.5 | 1.68 | 1.75 | 1.26 | 31 |
| 9.5 | 17.2 | 1.9 | 1.56 | 1.48 | 31.2 |
| 11.24 | 16.6 | 1.97 | 1.63 | 1.81 | 31 |
| 12.98 | 16.2 | 2.08 | 1.42 | 1.49 | 31.6 |
| 14.72 | 16.4 | 2.19 | 1.17 | 1.7 | 31.5 |
| 16.46 | 16.2 | 2.24 | 1.63 | 1.65 | 31.3 |
| 18.2 | 15.3 | 2.34 | 1.67 | 1.16 | 31.7 |

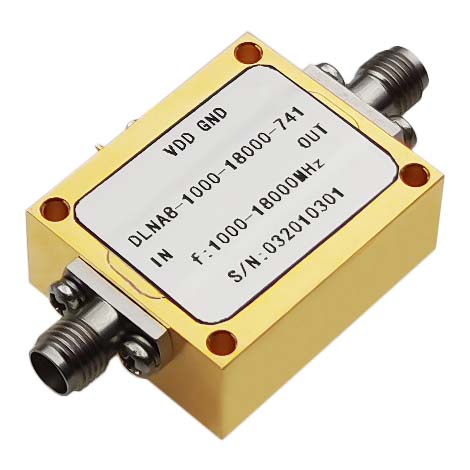

参考实物图
外形结构图（mm）

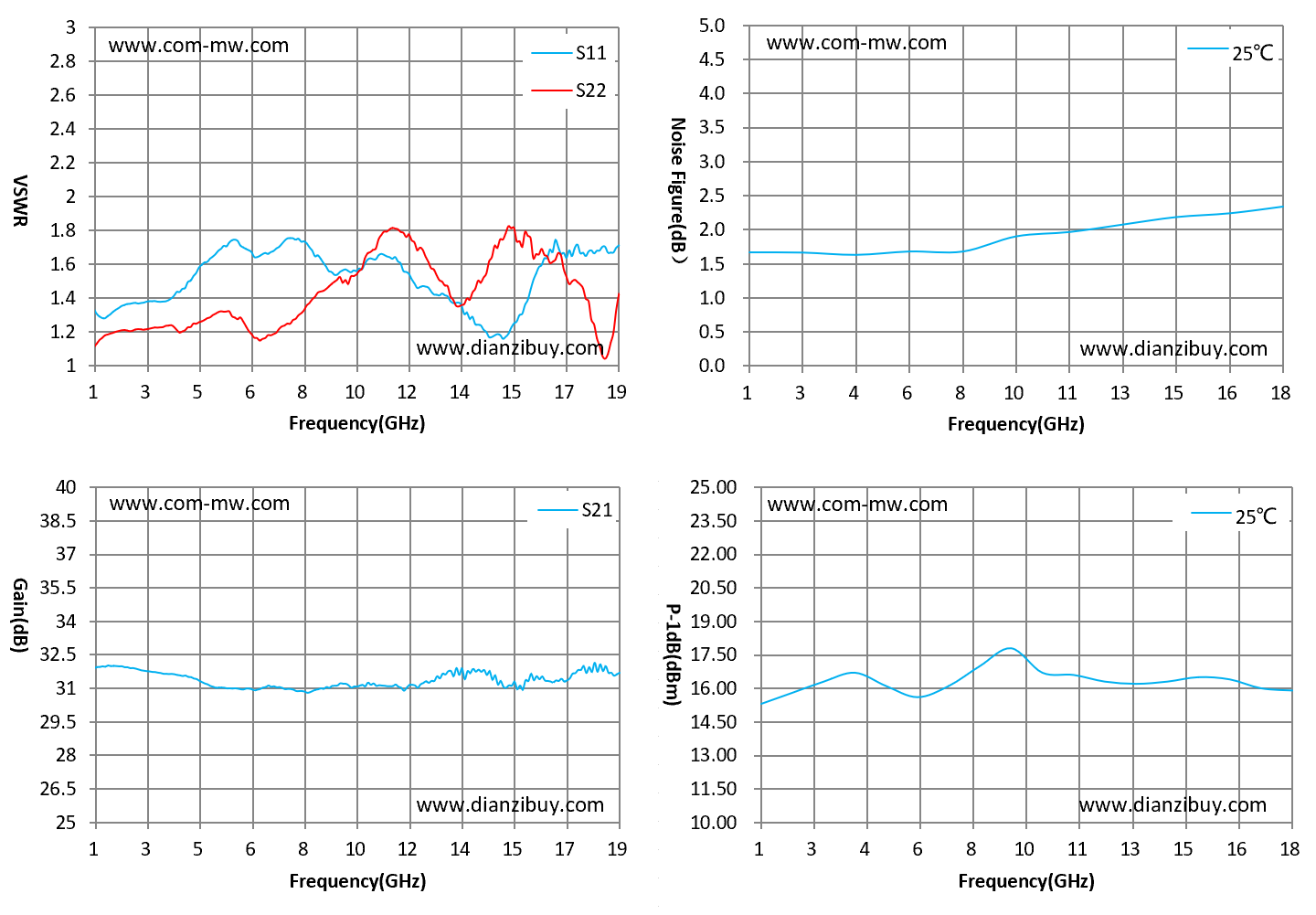

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
