滤波器
通带频率81~1000MHz, 65MHz≥20dB, DC-62MHz≥30dB, 表面贴装, 替代SXHP-76+
- HF020
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 81 | ~ | 1000 | MHz | ||
| 通带损耗 | 1.1 | 2.5 | dB | |||
| 带外抑制 | 65 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-62 | MHz≥ | 30 | dB | ||
| 通带驻波 | 1.3 | 1.92 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXHP-76+ |
端口定义
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 60 | 46.52 | -56.23 | 7.09 |
| 127 | 1.25 | -1.12 | 1.34 |
| 194 | 1.28 | -0.86 | 1.23 |
| 261 | 1.24 | -0.72 | 1.23 |
| 329 | 1.27 | -0.74 | 1.26 |
| 396 | 1.22 | -0.97 | 1.22 |
| 463 | 1.21 | -1 | 1.22 |
| 530 | 1.19 | -0.97 | 1.21 |
| 597 | 1.25 | -0.96 | 1.3 |
| 664 | 1.21 | -1.16 | 1.31 |
| 731 | 1.23 | -1.43 | 1.33 |
| 799 | 1.24 | -1.31 | 1.34 |
| 866 | 1.27 | -1.23 | 1.38 |
| 933 | 1.34 | -1.4 | 1.48 |
| 1000 | 1.29 | -1.51 | 1.45 |

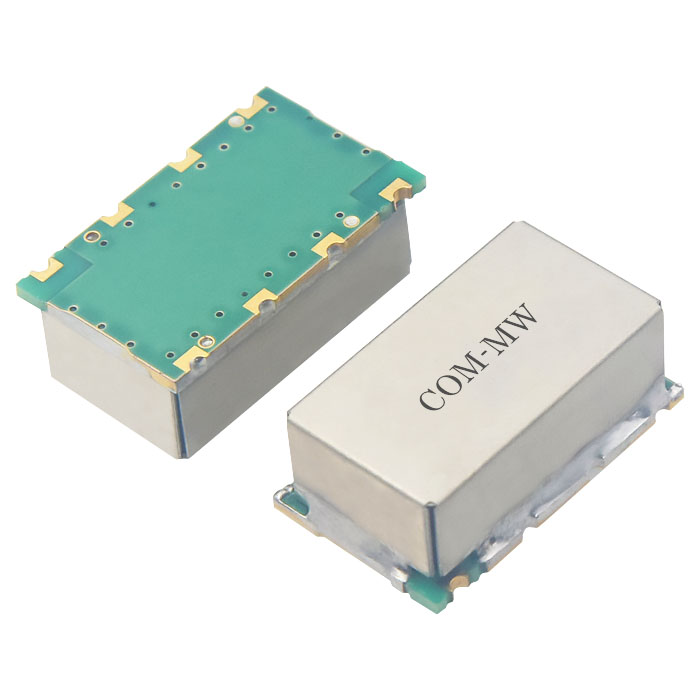

参考实物图
外形结构图（mm）

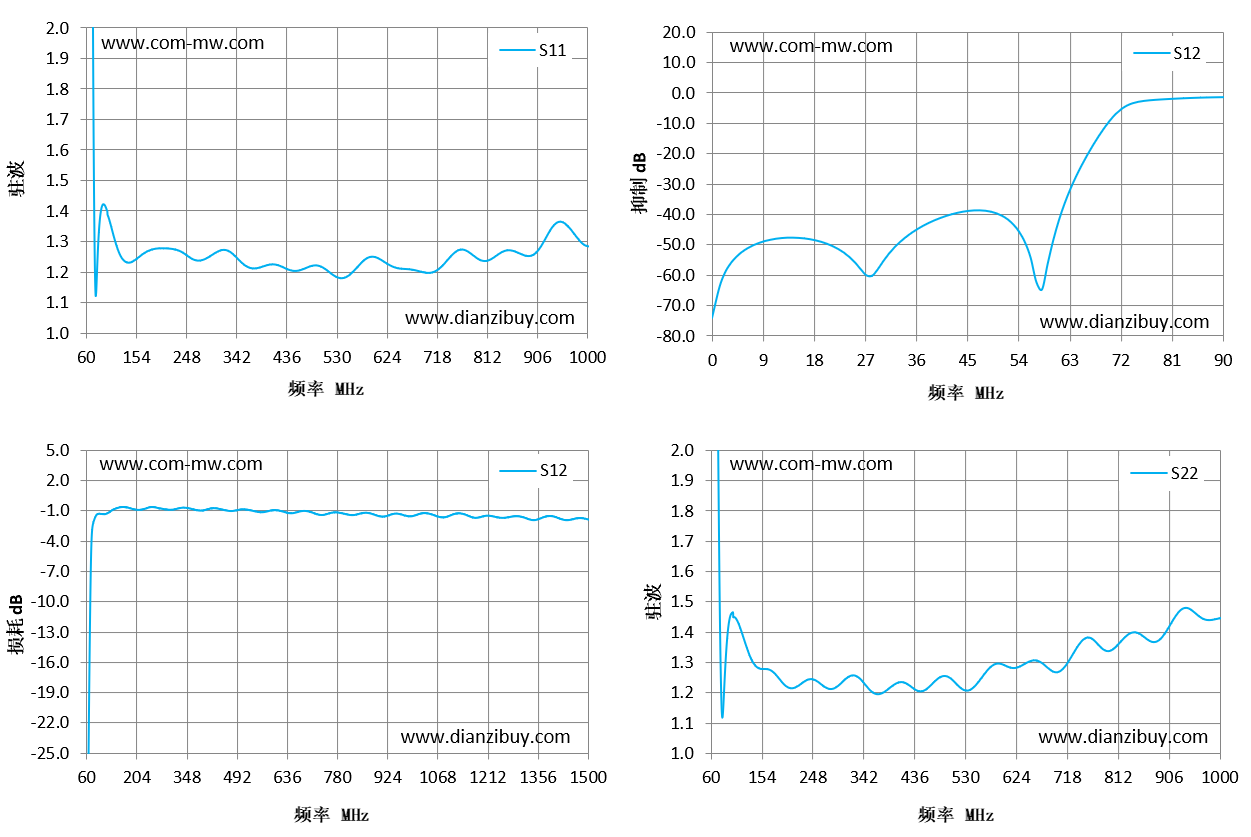

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
