产品
滤波器
通带频率703~803MHz, DC-650MHz≥40dB, 850-4000MHz≥40dB, SMA
- ZBF6-C753-100-5201
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 703 | ~ | 803 | MHz |
| 通带损耗 | / | / | 1.6 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-650 | MHz≥ | 40 | dB | ||
| 带外抑制 | 850-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| 频率 MHz | S12 损耗 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 553 | -91.86 | -86.93 | 1282.97 | 136.29 |
| 581 | -82.76 | -86.18 | 893.02 | 153.29 |
| 610 | -80.12 | -77.58 | 1119.18 | 143.98 |
| 638 | -68.56 | -69.22 | 589.56 | 125.92 |
| 667 | -48.81 | -48.77 | 395.91 | 93.37 |
| 695 | -12.11 | -12.26 | 34.67 | 18.26 |
| 724 | -0.5 | -0.54 | 1.3 | 1.31 |
| 753 | -0.46 | -0.49 | 1.17 | 1.24 |
| 781 | -0.54 | -0.56 | 1.24 | 1.32 |
| 810 | -3.45 | -3.57 | 4.05 | 3.93 |
| 838 | -50.2 | -50.09 | 278.23 | 64.38 |
| 867 | -79.18 | -76.4 | 339.57 | 93.66 |
| 895 | -93.62 | -89.07 | 400.52 | 87.45 |
| 924 | -101.57 | -88.6 | 299.08 | 60.84 |
| 953 | -97.4 | -93.53 | 290.94 | 36.14 |

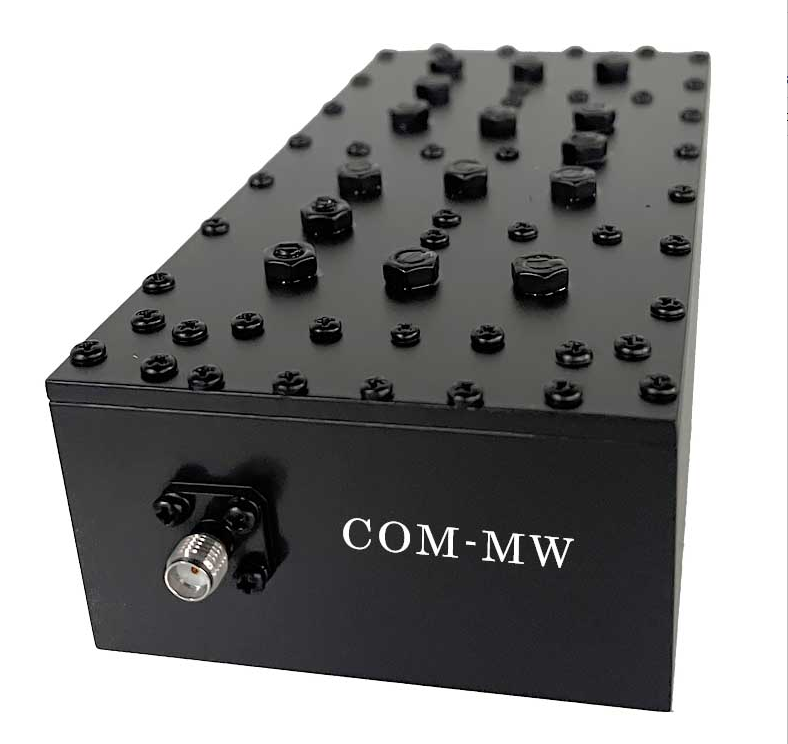

参考实物图

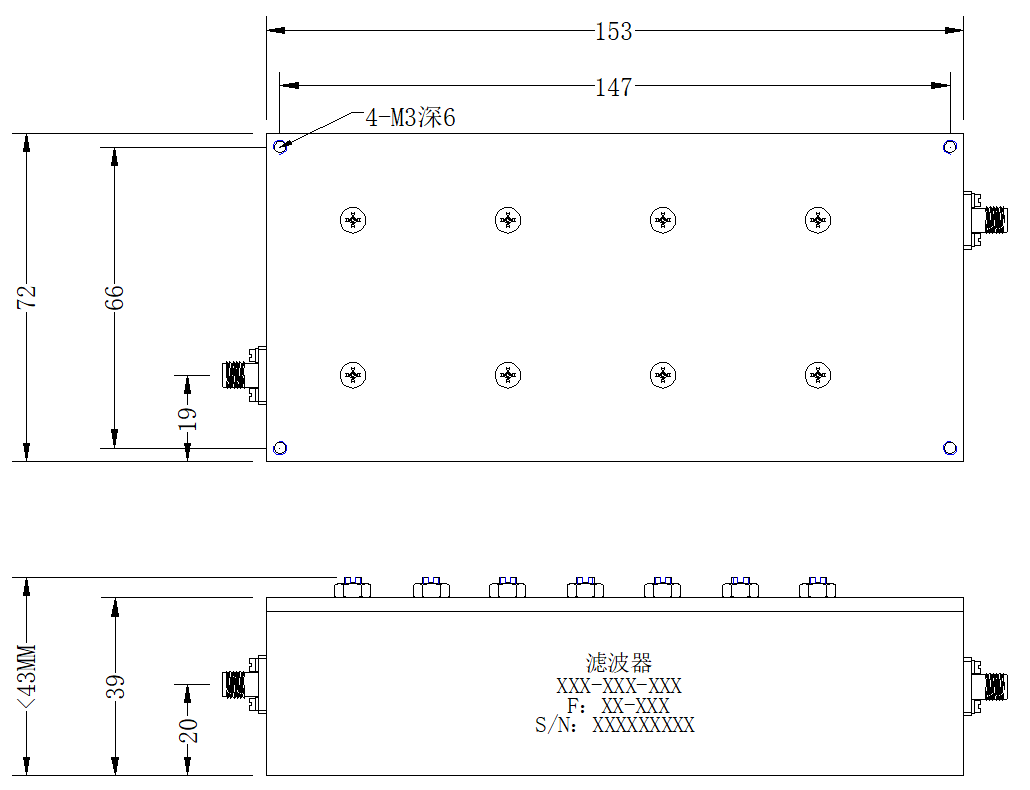

外形结构图（mm）

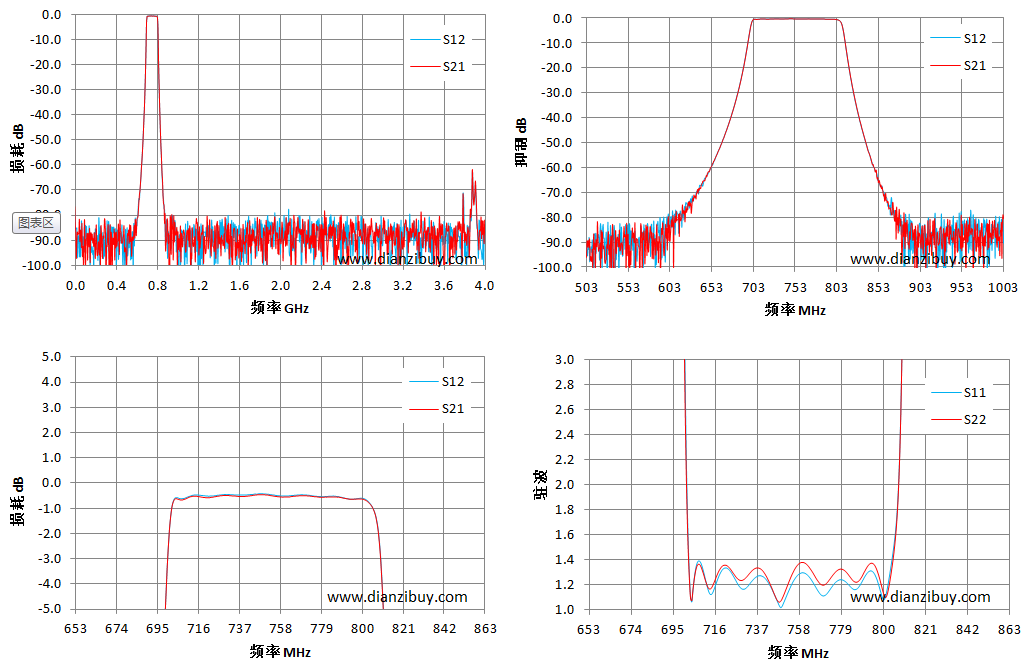

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
