双工器缩略图

双工器

1518~1525MHz, 1668~1675MHz, ~MHz, ~MHz, ~MHz, MCX

  • ZCB2-C1518-1675-2972
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。

产品详情

规格书下载

主要参数

参数

最小 典型 最大 单位
通带频率RF1 1518 ~ 1525 MHz
通带频率RF2 1668 ~ 1675 MHz
通带驻波 1.40:1
通带损耗 0.8 dB
RF1抑制度 DC-1470 MHz≥ 45 dBc
RF1抑制度 1559-1660 MHz≥ 12 dBc
RF1抑制度 1660-3330 MHz≥ 60 dBc
RF1抑制度 3330-6000 MHz≥ 10 dBc
RF2抑制度 DC-1530 MHz≥ 55 dBc
RF2抑制度 1530-1550 MHz≥ 50 dBc
RF2抑制度 1565-1630 MHz≥ 18 dBc
RF2抑制度 1712-3330 MHz≥ 18 dBc
RF2抑制度 3330-5030 MHz≥ 50 dBc
RF2抑制度 5030-6000 MHz≥ 10 dBc
通带隔离 1518-1525&1668-1675 MHz≥ 65 dB

其它参数

接口形式 MCX-K
接口材质 外壳铜 镀金
阻抗50Ω
表面 本导
功率容量15W
外壳材料铝6061
带内波动0.6-0.8dB@损耗绝对值
工作温度-40~+80℃

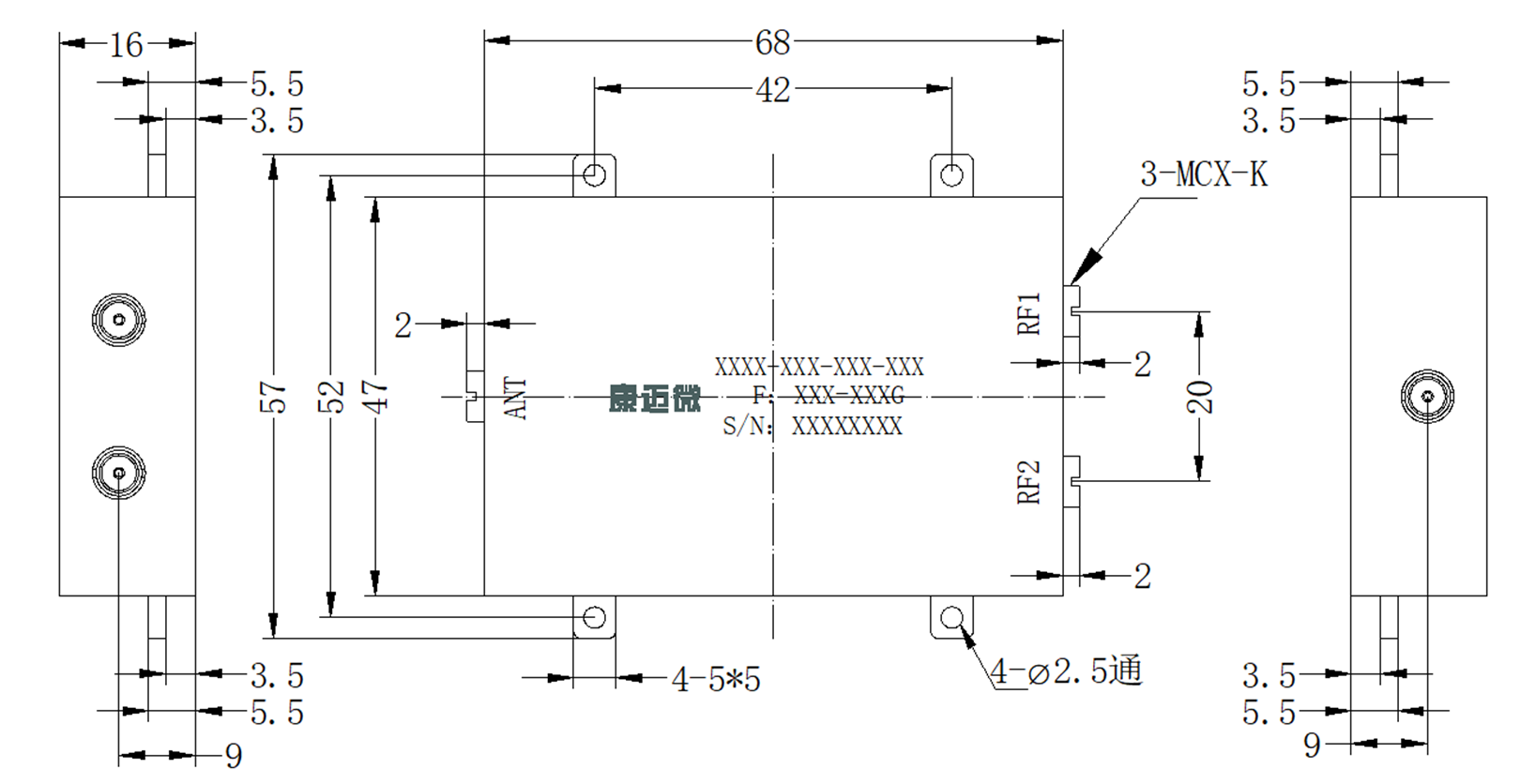

外形结构图（mm）

注意事项

1清洗产品表面，请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况，订货前与我们协商。
