耦合器
5380~8170MHz, 耦合度50dB, BJ70, 3000W
- ZDC8-50W5.38-8.17G-2319
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5380 | ~ | 8170 | MHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ70 |
| 功率容量 | 3000W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
表格标题
| 输入端口 | IN | (FDM70） |
| 输出端口 | OUT | (FDP70) |
| 耦合端口 | -50dB | （N-K） |

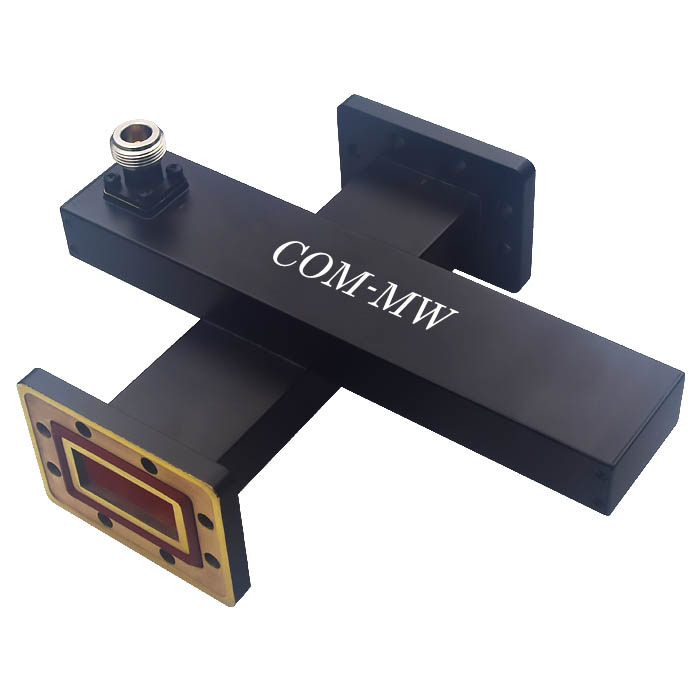

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
