开关矩阵
DC~18GHz,单刀六掷,SMA-K,网口控制，USB控制
- DSM8-0.01-18G-3541
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3@6GHz | dB | ||
| 插入损耗 | 0.6@12GHz | dB | ||
| 插入损耗 | 0.8@18GHz | dB | ||
| 隔离度 | 70@6GHz | dB | ||
| 隔离度 | 60@18GHz | dB | ||
| 驻波比 | 1.30@6GHz | |||
| 驻波比 | 1.40@12GHz | |||
| 驻波比 | 1.50@18GHz | |||
| 功率容量 | 80@6GHz | W | ||
| 功率容量 | 60@12GHz | W | ||
| 功率容量 | 50@18GHz | W |
其它参数
| 开关时间 | 15ms |
| 开关路数 | 单刀六掷 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 选通单个通道电流为300mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制方式 | 网口控制，USB控制 |
端口定义
| 分路端口 | J1,J2,J3,J4,J5,J6 |
| 公共端口 | J0 |
Description of the network port system
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
网口控制命令
| 选通通道1 | AA 01 00 00 00 00 00 55 | |
| 选通通道2 | AA 02 00 00 00 00 00 55 | |
| 选通通道3 | AA 03 00 00 00 00 00 55 | |
| 选通通道4 | AA 04 00 00 00 00 00 55 | |
| 选通通道5 | AA 05 00 00 00 00 00 55 | |
| 选通通道6 | AA 06 00 00 00 00 00 55 |
产品说明
本产品提供上位机控制软件，以及使用说明，网口和USB-B都可使用上位机进行控制，网口也可通过命令进行控制。（注意：该产品建议先将电源接上，然后打开电源开关之后，再连接产品和PC端的控制线）
典型测试数据
| Frequency GHz | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S15 损耗 dB | S16 损耗 dB | S23 隔离 dB |
| 0.01 | 1.02 | 0 | -0.01 | -0.01 | 0 | -89.77 |
| 1.43 | 1.06 | -0.03 | -0.03 | -0.03 | -0.03 | -85.87 |
| 2.86 | 1.1 | -0.06 | -0.05 | -0.05 | -0.05 | -86.39 |
| 4.29 | 1.16 | -0.11 | -0.09 | -0.08 | -0.08 | -84.99 |
| 5.71 | 1.2 | -0.09 | -0.09 | -0.11 | -0.1 | -85.12 |
| 7.14 | 1.08 | -0.07 | -0.09 | -0.11 | -0.1 | -85.07 |
| 8.57 | 1.13 | -0.1 | -0.13 | -0.15 | -0.15 | -84.71 |
| 10 | 1.18 | -0.13 | -0.16 | -0.18 | -0.17 | -83.6 |
| 11.43 | 1.25 | -0.18 | -0.22 | -0.25 | -0.24 | -82.53 |
| 12.86 | 1.18 | -0.19 | -0.24 | -0.28 | -0.26 | -82.08 |
| 14.29 | 1.19 | -0.22 | -0.26 | -0.32 | -0.28 | -72.65 |
| 15.71 | 1.35 | -0.29 | -0.33 | -0.44 | -0.34 | -73.49 |
| 17.14 | 1.07 | -0.21 | -0.27 | -0.51 | -0.33 | -72.7 |
| 18.57 | 1.26 | -0.25 | -0.33 | -0.54 | -0.39 | -72.66 |
| 20 | 1.14 | -0.25 | -0.31 | -0.42 | -0.43 | -72.09 |

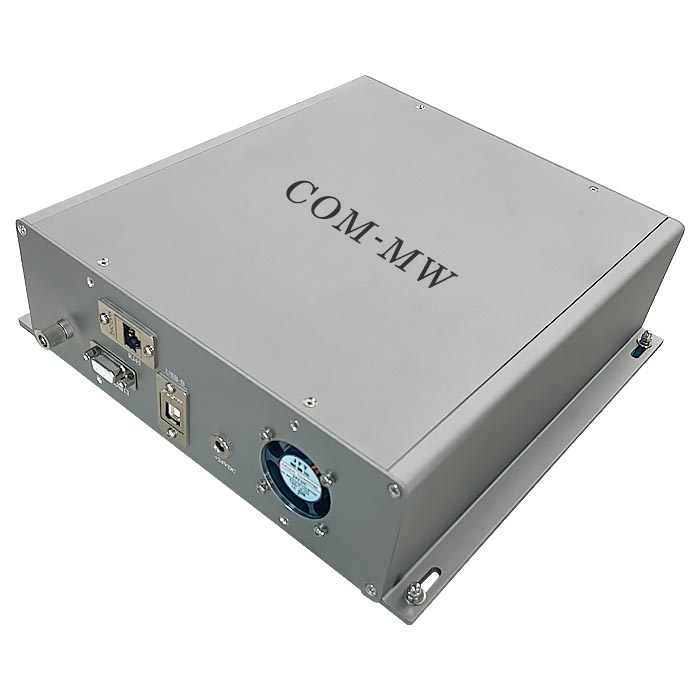

参考实物图

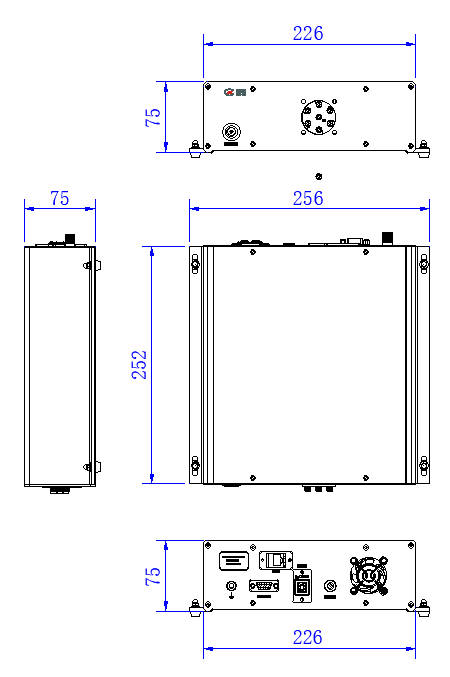

外形结构图（mm）

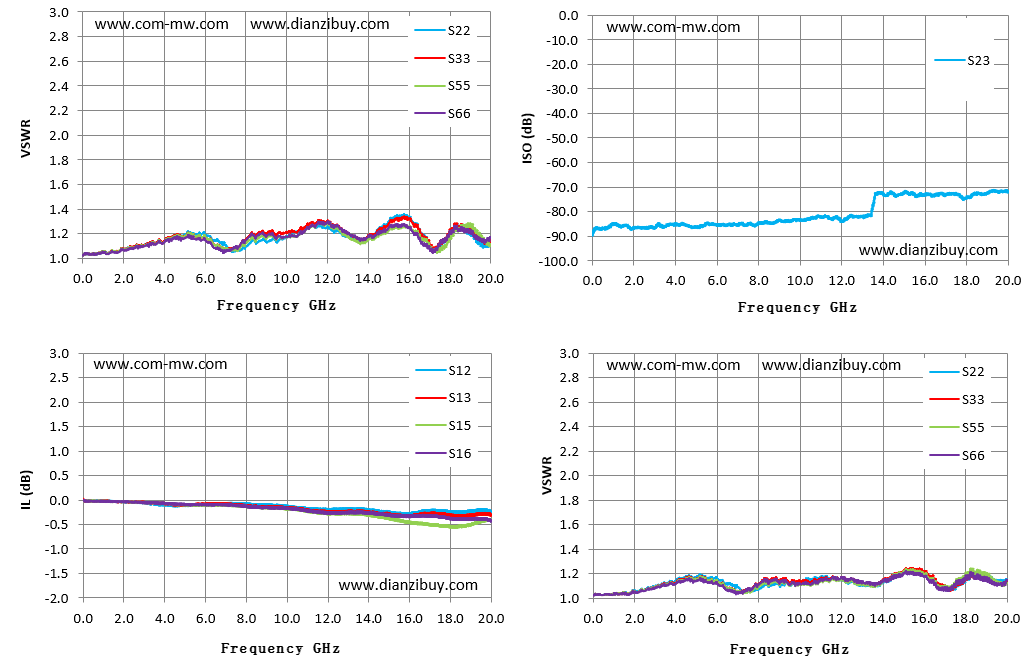

典型测试曲线图
上位机界面
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
