功率放大器
20~1000MHz, 增益45dB, P-1dB功率40dBm, 饱和功率40.5dBm, SMA
- DPA8-20-1000-3342
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 1000 | MHz |
| 增益 | 45 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 输入驻波比 | 2.5 | |||
| P-1dB功率 | 40 | dBm | ||
| 饱和功率 | 40.5 | dBm | ||
| 杂散抑制 | 60 | dBc | ||
| 最大输入功率 | 10 | dBm |
环境要求
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 2000mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | IP3 ≥48dBm设计保证 |
J30J-9ZKP引脚定义
| 序号 | 定义 | 备注 |
| 1 | TTL电平，使能 | 低电平功放关，高电平功放开 |
| 2,3,4,5 | +28V | |
| 6,7,8,9 | GND |
典型测试数据
| Frequency GHz | S11 驻波 | S12 增益 dB | S12 1dB功率 dBm | S12 饱和功率 dBm |
| 20 | 1.19 | 47.56 | 40.78 | 41.87 |
| 50 | 1.18 | 51.48 | 40.4 | 41.2 |
| 100 | 4.2 | 52.95 | 40.17 | 40.97 |
| 200 | 1.22 | 51.64 | 40 | 41.54 |
| 300 | 1.08 | 49.46 | 40.28 | 41.47 |
| 400 | 1.12 | 47.91 | 41.05 | 41.7 |
| 500 | 1.07 | 47.51 | 41.26 | 42.06 |
| 600 | 1.31 | 48.13 | 41.17 | 43.07 |
| 700 | 1.62 | 48.9 | 41.23 | 42.77 |
| 800 | 1.84 | 50.48 | 42.87 | 44.07 |
| 900 | 1.6 | 51.12 | 42.66 | 43.7 |
| 1000 | 1.4 | 48.45 | 41.05 | 43.1 |
参考实物图

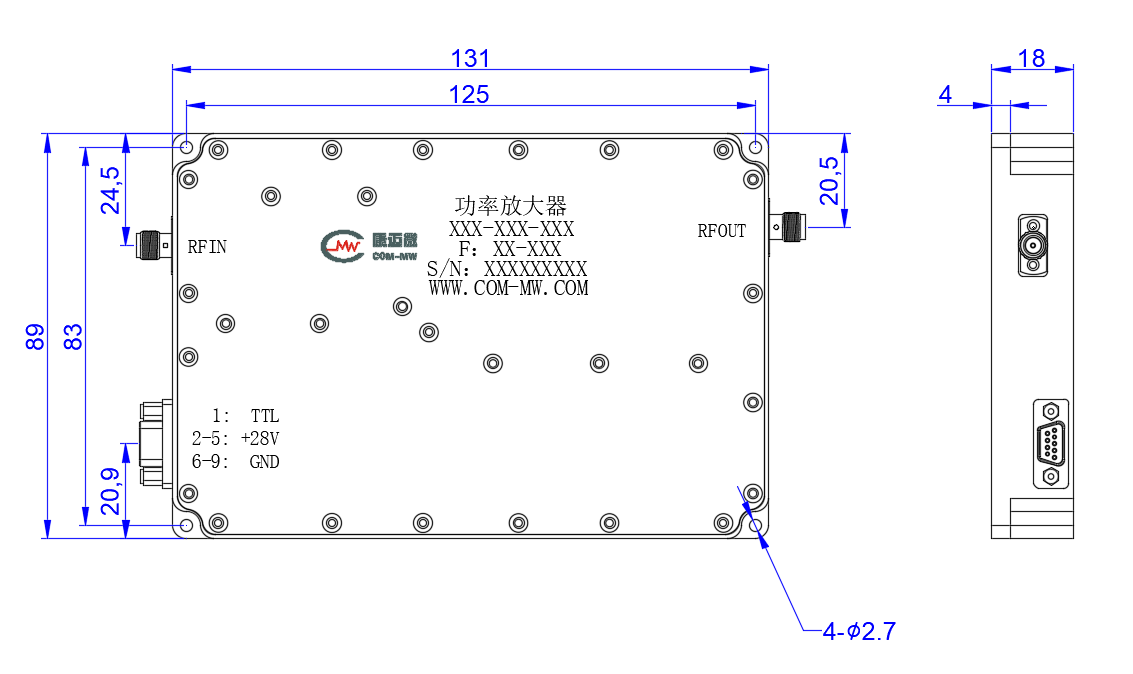

外形结构图

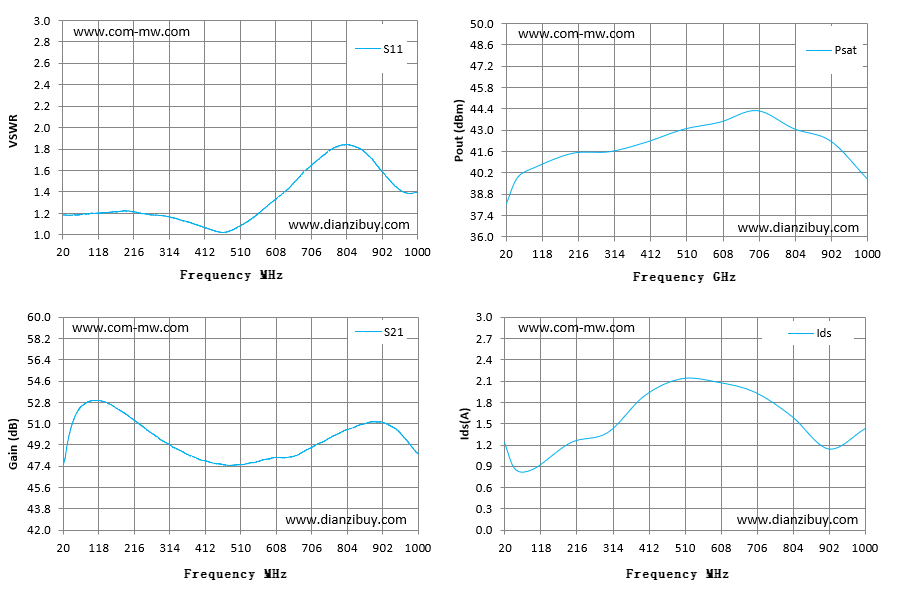

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
