滤波器
通带频率 DC~200MHz,235-800MHz≥40dB,表面贴装
- ZLPF5-L0-200-3457
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 200 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 235-800 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.06 | 1.06 | -0.05 | -0.05 | 2.66 |
| 0.07 | 1.34 | 1.33 | -0.19 | -0.19 | 2.87 |
| 0.12 | 1.15 | 1.14 | -0.21 | -0.21 | 3.69 |
| 0.18 | 1.35 | 1.34 | -0.54 | -0.54 | 7.63 |
| 0.24 | 22.07 | 10.88 | -39.39 | -39.39 | 16.28 |
| 0.29 | 70.96 | 72.70 | -60.01 | -60.01 | -7.27 |
| 0.35 | 78.94 | 113.37 | -56.06 | -56.06 | 8.09 |
| 0.41 | 67.58 | 93.15 | -50.88 | -50.88 | 1.53 |
| 0.46 | 69.07 | 97.44 | -45.60 | -45.60 | 0.60 |
| 0.52 | 61.96 | 80.49 | -43.31 | -43.31 | 0.59 |
| 0.57 | 57.23 | 82.83 | -44.82 | -44.82 | 0.16 |
| 0.63 | 58.67 | 73.74 | -45.13 | -45.13 | -0.02 |
| 0.69 | 49.84 | 70.08 | -46.50 | -46.50 | 0.46 |
| 0.74 | 49.42 | 67.69 | -48.91 | -48.91 | -0.56 |
| 0.80 | 49.08 | 60.35 | -54.09 | -54.09 | -1.17 |
参考实物图
外形结构图（mm）
建议PCB布局图

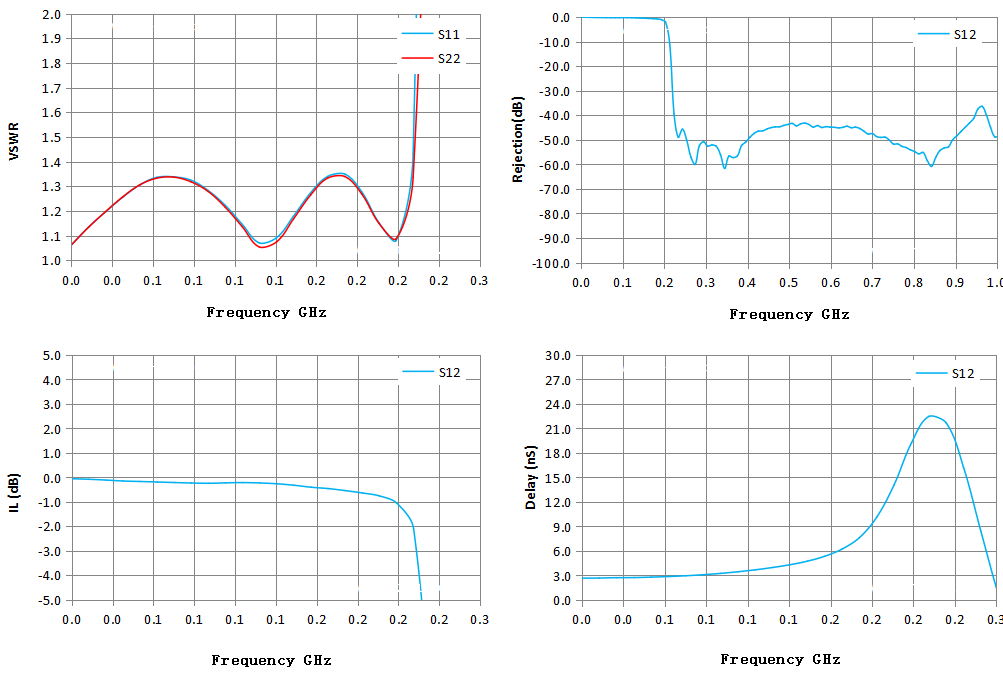

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
