产品
耦合器
800~3000MHz,耦合度 26dB,表面贴装,150W,替代BDCH-25-33+
- 8C0013
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 3000 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 25 | 26 | 27 | dB |
| 方向性 | 20 | 22 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 150W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代BDCH-25-33+ |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 4 | 3 |
| 隔离端口 | 3 | 4 |

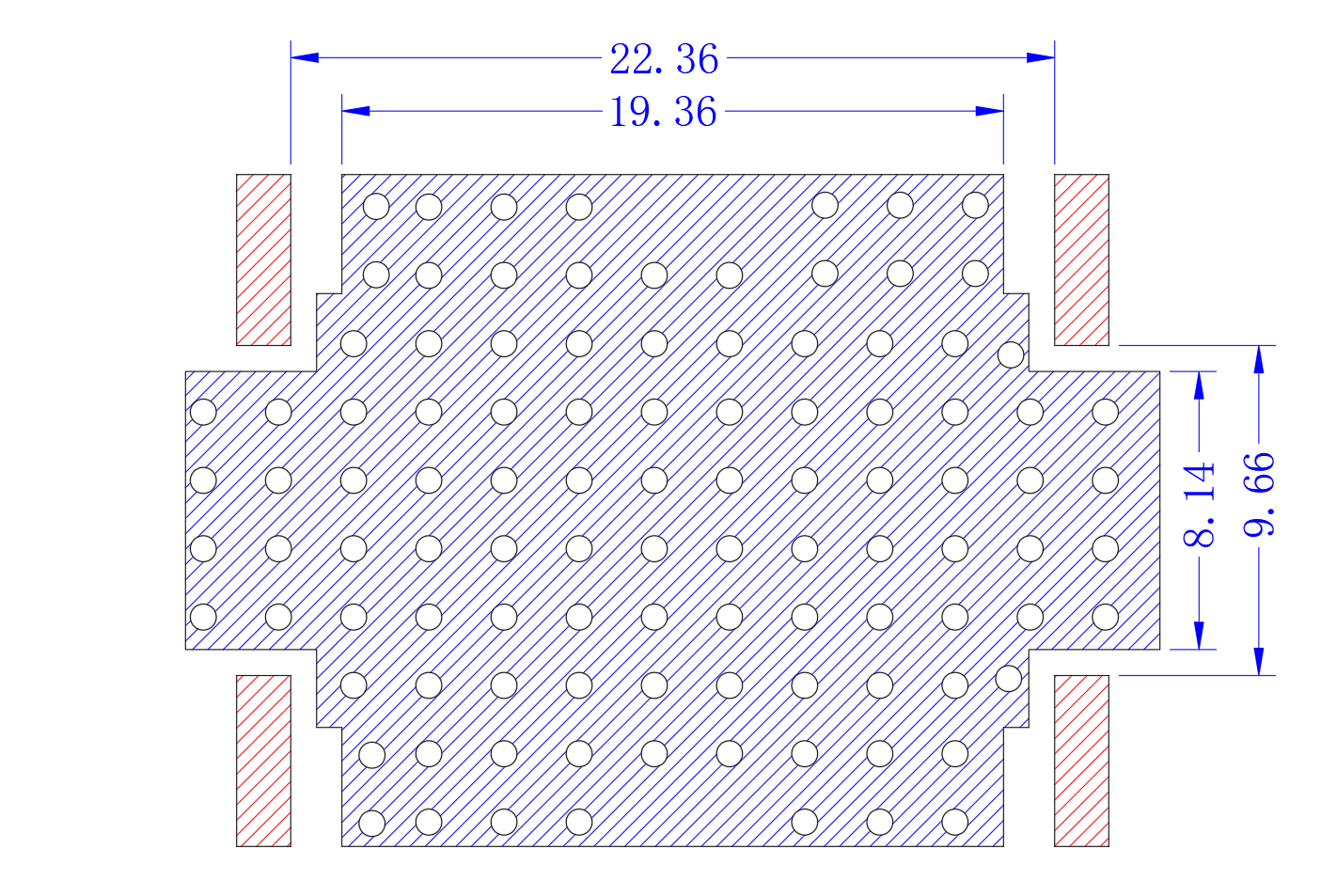

建议PCB布局图
典型测试曲线图

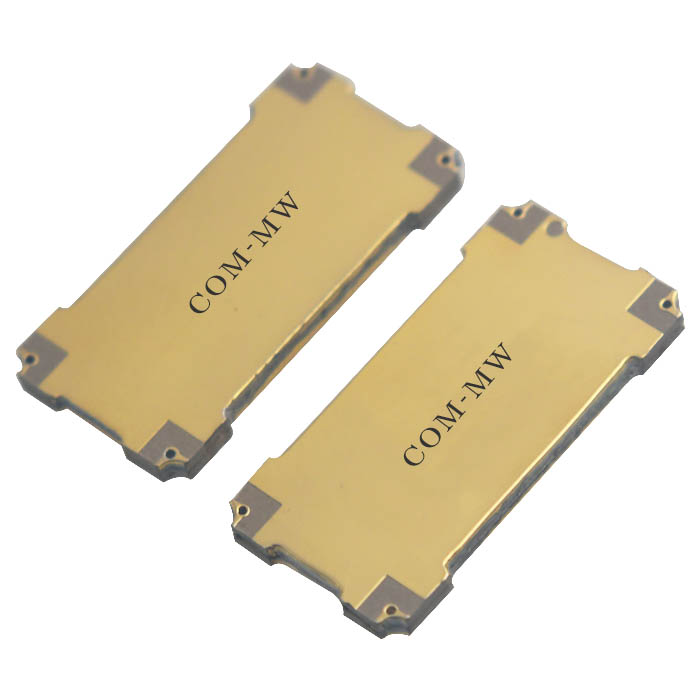

参考实物图

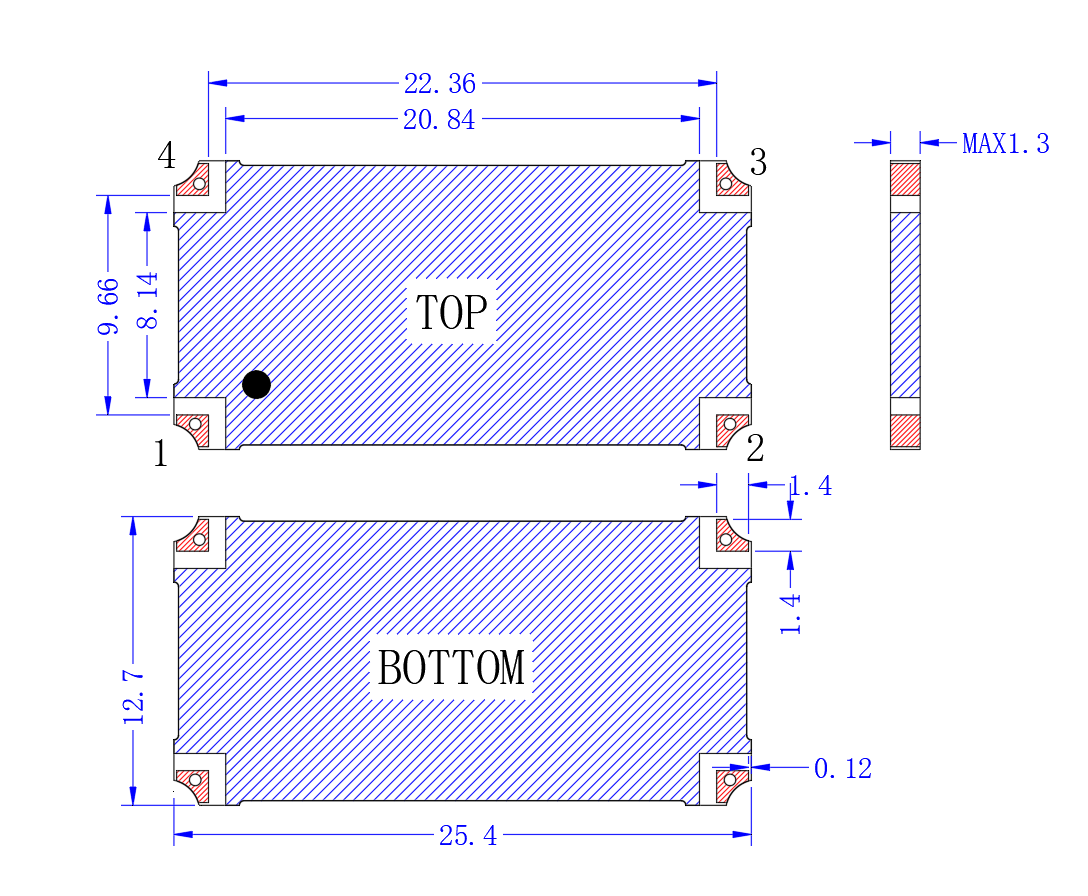

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 500.00 | 1.01 | 1.02 | -0.01 | -29.16 | -54.81 |
| 714.00 | 1.02 | 1.02 | -0.02 | -26.92 | -52.12 |
| 929.00 | 1.05 | 1.07 | -0.05 | -25.80 | -50.47 |
| 1143.00 | 1.09 | 1.10 | -0.07 | -25.45 | -50.63 |
| 1357.00 | 1.10 | 1.10 | -0.11 | -25.59 | -53.24 |
| 1571.00 | 1.10 | 1.10 | -0.11 | -25.96 | -51.27 |
| 1786.00 | 1.08 | 1.07 | -0.09 | -26.25 | -48.35 |
| 2000.00 | 1.08 | 1.06 | -0.12 | -26.26 | -45.69 |
| 2214.00 | 1.08 | 1.07 | -0.13 | -25.96 | -44.23 |
| 2429.00 | 1.06 | 1.06 | -0.15 | -25.60 | -43.78 |
| 2643.00 | 1.07 | 1.04 | -0.17 | -25.49 | -43.39 |
| 2857.00 | 1.01 | 1.02 | -0.18 | -25.82 | -44.48 |
| 3071.00 | 1.01 | 1.05 | -0.19 | -26.72 | -43.60 |
| 3286.00 | 1.02 | 1.07 | -0.22 | -28.43 | -42.91 |
| 3500.00 | 1.01 | 1.07 | -0.23 | -31.39 | -42.30 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
