耦合器
1~4GHz, 耦合度31dB, 表面贴装, 150W
- ZDC8-30M1-4G-2655
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 4 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 29.5 | 31 | 32.5 | dB |
| 方向性 | 16 | 19 | dB | |
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 150W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 耦合 dB | S21 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.13 | 1.08 | -0.1 | -36.35 | -59.28 |
| 764 | 1.17 | 1.09 | -0.12 | -33.33 | -55.97 |
| 1029 | 1.15 | 1.05 | -0.12 | -31.6 | -53.58 |
| 1293 | 1.08 | 1.08 | -0.13 | -30.63 | -51.61 |
| 1557 | 1.05 | 1.2 | -0.13 | -30.32 | -50.12 |
| 1821 | 1.13 | 1.32 | -0.16 | -30.46 | -49.31 |
| 2086 | 1.21 | 1.36 | -0.2 | -30.66 | -49.27 |
| 2350 | 1.25 | 1.31 | -0.25 | -30.85 | -50.24 |
| 2614 | 1.22 | 1.18 | -0.26 | -30.94 | -52.05 |
| 2879 | 1.14 | 1.03 | -0.21 | -30.91 | -54.72 |
| 3143 | 1.05 | 1.12 | -0.21 | -30.86 | -57.17 |
| 3407 | 1.06 | 1.24 | -0.2 | -30.94 | -57.43 |
| 3671 | 1.15 | 1.33 | -0.22 | -31.27 | -56.34 |
| 3936 | 1.25 | 1.36 | -0.25 | -31.92 | -55.03 |
| 4200 | 1.36 | 1.35 | -0.39 | -32.96 | -53.41 |

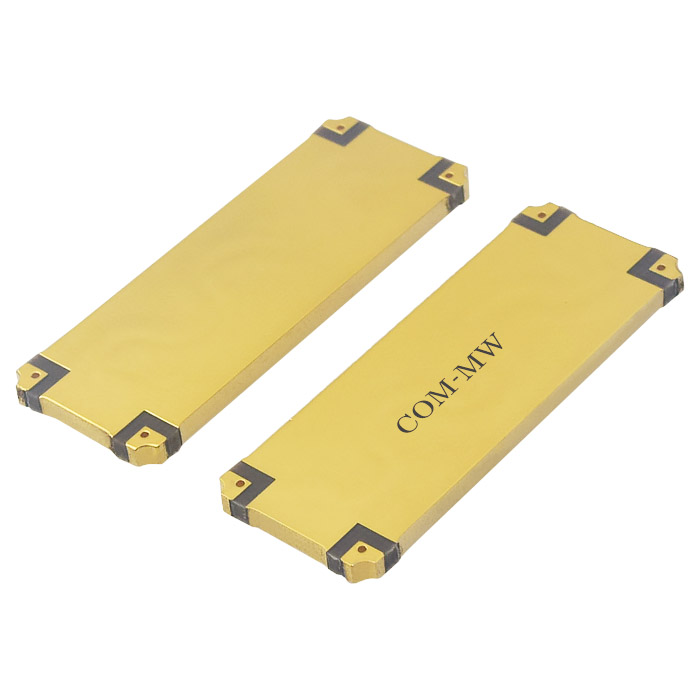

参考实物图

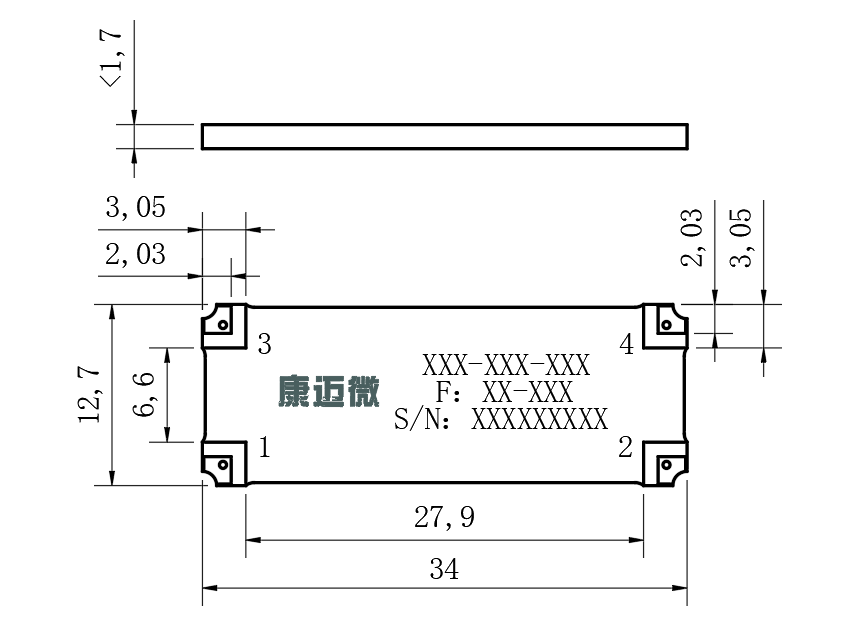

外形结构图（mm）

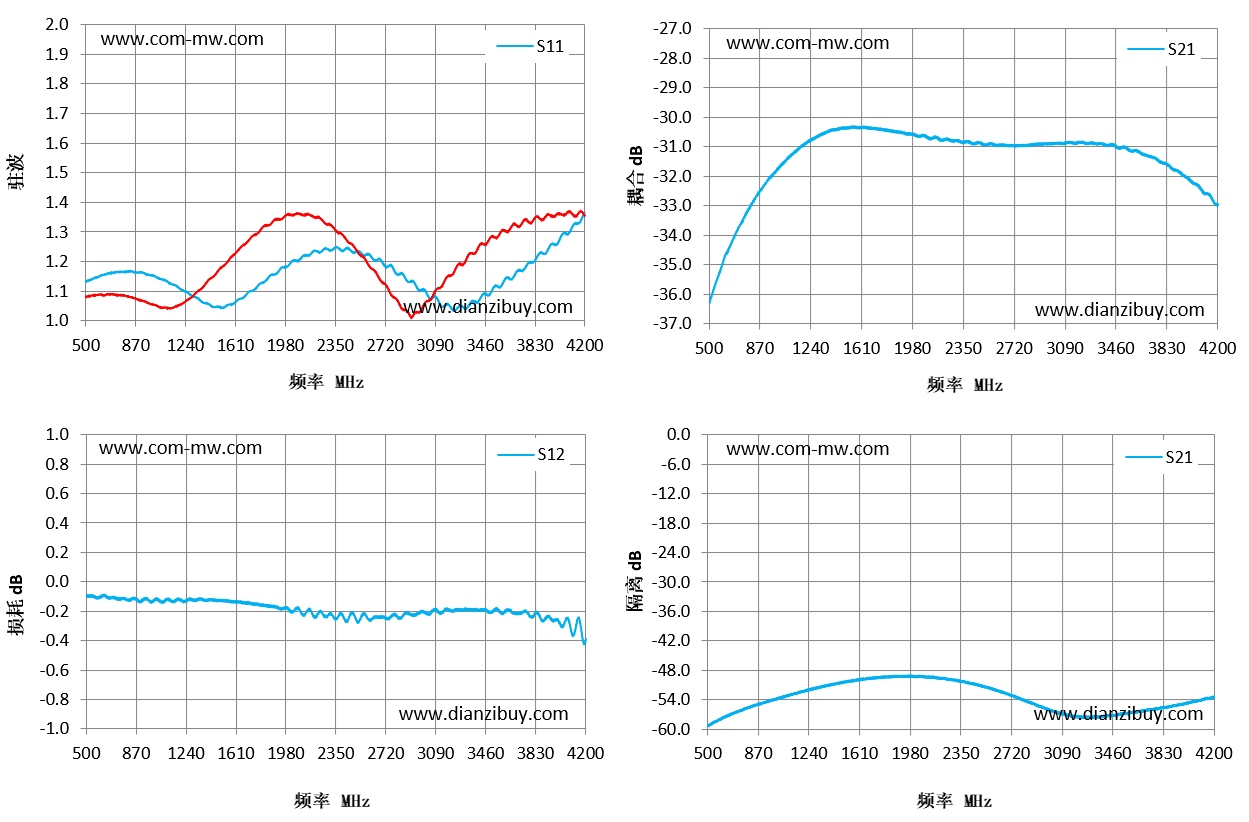

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
