功分器
5~1000MHz, 1W, 16路, 0°, SMA
- ZPD8-16M5-1000-2580
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 4.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~16 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 相位 ° | S31 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.13 | 1.3 | -12.58 | 0.72 | -33 |
| 83 | 1.12 | 1.18 | -12.59 | -0.09 | -29.03 |
| 161 | 1.11 | 1.16 | -12.72 | -0.34 | -25.8 |
| 240 | 1.06 | 1.13 | -12.85 | -0.65 | -24.34 |
| 318 | 1.05 | 1.1 | -12.99 | -0.84 | -23.5 |
| 396 | 1.07 | 1.12 | -13.14 | -0.97 | -22.78 |
| 474 | 1.05 | 1.11 | -13.32 | -0.94 | -21.99 |
| 553 | 1.08 | 1.09 | -13.56 | -1.2 | -21.11 |
| 631 | 1.2 | 1.1 | -13.85 | -1.27 | -20.36 |
| 709 | 1.29 | 1.09 | -14.16 | -1.27 | -19.94 |
| 787 | 1.32 | 1.05 | -14.46 | -1.26 | -20.03 |
| 865 | 1.35 | 1.04 | -14.83 | -1.31 | -20.74 |
| 944 | 1.47 | 1.07 | -15.3 | -1.25 | -21.87 |
| 1022 | 1.63 | 1.07 | -15.81 | -1.19 | -22.95 |
| 1100 | 1.71 | 1.15 | -16.34 | -0.88 | -23.73 |

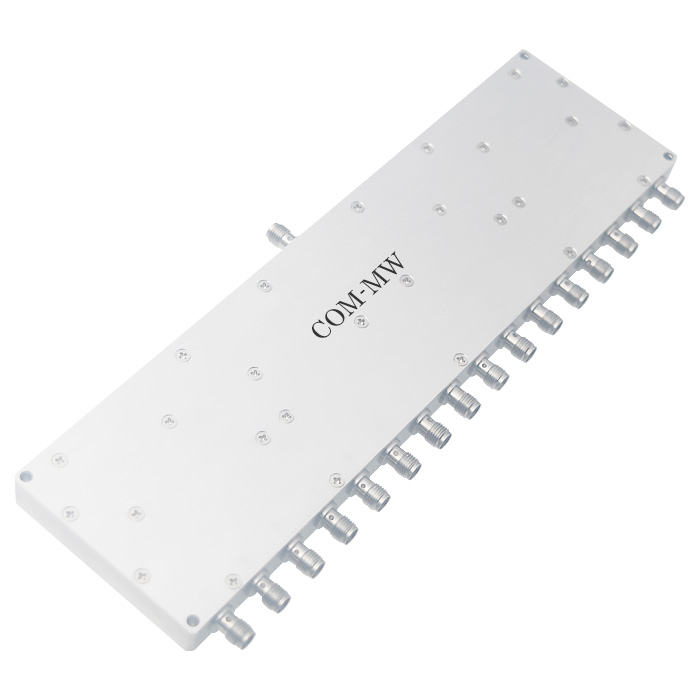

参考实物图

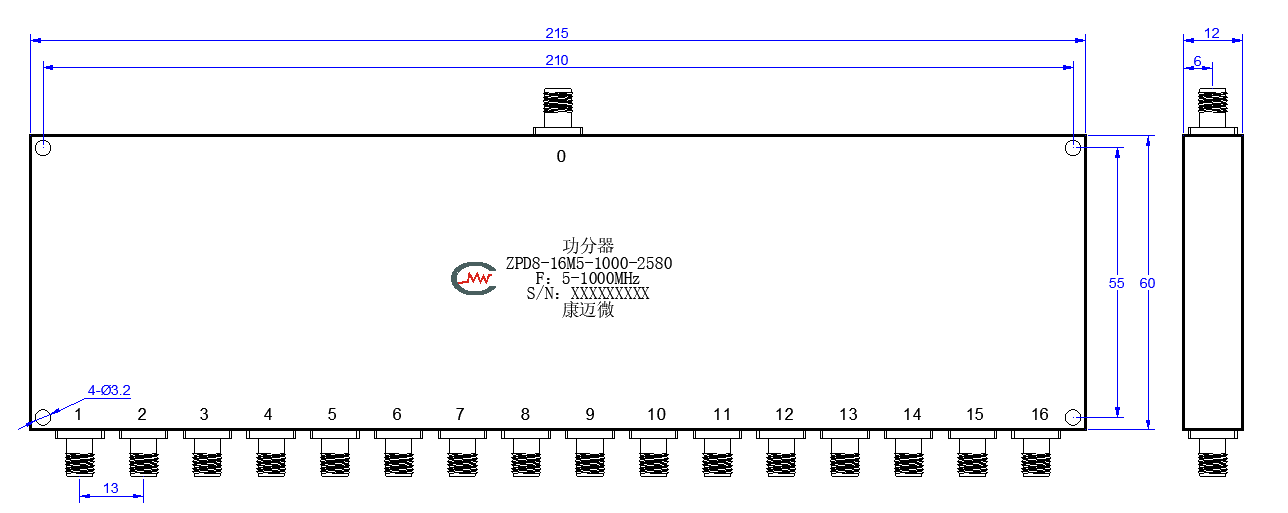

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
