DC~50GHz, 稳幅稳相, 1000mm, 2.4-J, 2.4-J
高性价比稳幅稳相电缆组件。
指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
频率范围 | DC | ~ | 50 | GHz | |
插入损耗 | DC-50 | 3.9 | dB | ||
驻波 | DC-50 | 1.35 |
电缆类别 | 稳幅稳相电缆组件 |
长度 | 1000mm |
接口一 | 2.4-J不锈钢螺母 |
接口二 | 2.4-J不锈钢螺母 |
阻抗 | 50Ω |
工作温度 | -40~+85℃设计保证 |
存储温度 | -40~+85℃设计保证 |
A | 1000 | mm | C1 | 8.0 | mm |
B | 3.6 | mm | E1 | 8.0 | mm |
T | 13 | mm | W1 | 8.9 | mm |
W2 | 8.9 | mm |

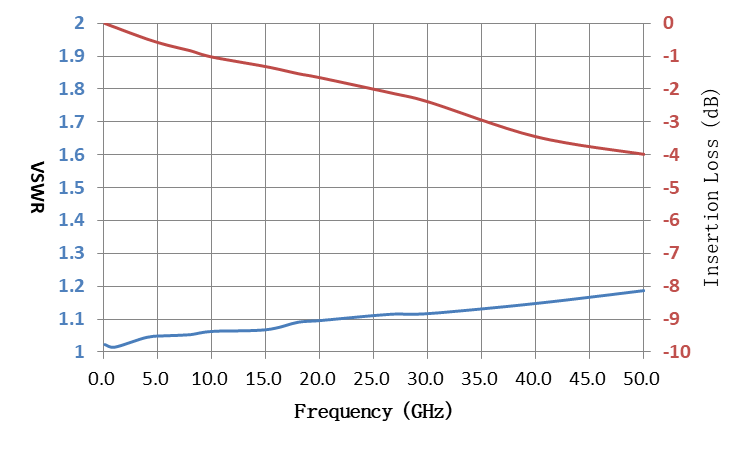

频率(MHz) | 插损(dB) | 输入驻波 | 输出驻波 |
100 | 0.01 | 1.02 | 1.01 |
1000 | 0.11 | 1.02 | 1.02 |
4000 | 0.45 | 1.04 | 1.04 |
6000 | 0.62 | 1.05 | 1.06 |
8000 | 0.72 | 1.06 | 1.08 |
10000 | 0.95 | 1.06 | 1.07 |
15000 | 1.13 | 1.07 | 1.09 |
18000 | 1.26 | 1.09 | 1.10 |
20000 | 1.33 | 1.10 | 1.12 |
26500 | 1.87 | 1.11 | 1.13 |
30000 | 2.42 | 1.12 | 1.15 |
40000 | 3.21 | 1.15 | 1.16 |
50000 | 3.71 | 1.19 | 1.18 |
1 | 建议安装半径大于80mm |
