产品
耦合器
800~2700MHz, 耦合度20dB, N , 200W, 三阶互调140dBc
- ZDC9-20C0.8-2.7G-2326
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
移动通信室内覆盖用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 0.34 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 100 | 1.01 | 1.01 | -0.01 | -35.15 | -79.21 |
| 321 | 1.03 | 1.02 | -0.04 | -25.46 | -67.94 |
| 543 | 1.03 | 1.03 | -0.06 | -21.78 | -65.53 |
| 764 | 1.03 | 1.05 | -0.09 | -20.09 | -70.46 |
| 986 | 1.03 | 1.06 | -0.12 | -19.54 | -68.83 |
| 1207 | 1.05 | 1.07 | -0.09 | -19.72 | -57.65 |
| 1429 | 1.06 | 1.06 | -0.13 | -20.14 | -52.8 |
| 1650 | 1.06 | 1.04 | -0.11 | -20.28 | -50.44 |
| 1871 | 1.06 | 1.03 | -0.12 | -19.97 | -49.66 |
| 2093 | 1.07 | 1.03 | -0.11 | -19.49 | -49.41 |
| 2314 | 1.05 | 1.02 | -0.11 | -19.22 | -48.58 |
| 2536 | 1.02 | 1.01 | -0.13 | -19.39 | -47.39 |
| 2757 | 1.05 | 1.03 | -0.13 | -19.84 | -47.04 |
| 2979 | 1.07 | 1.04 | -0.14 | -20.14 | -47.88 |
| 3200 | 1.06 | 1.03 | -0.17 | -19.92 | -47.55 |

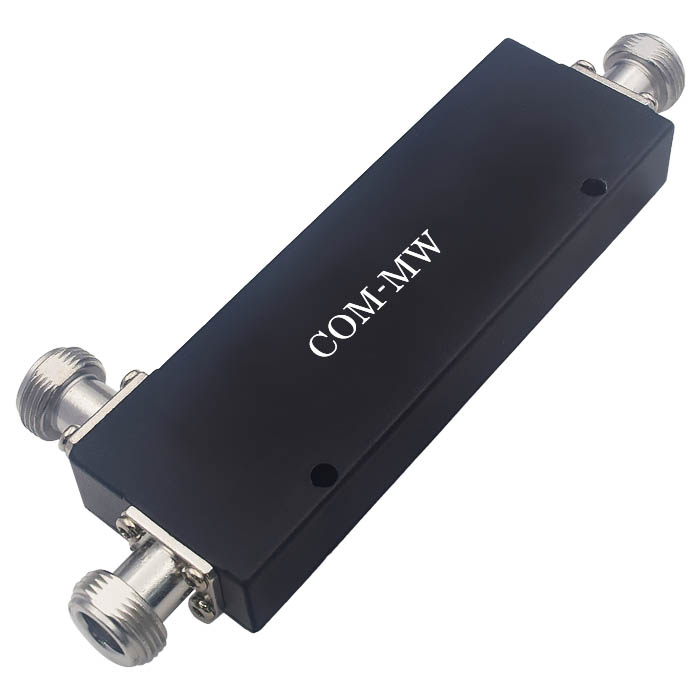

参考实物图

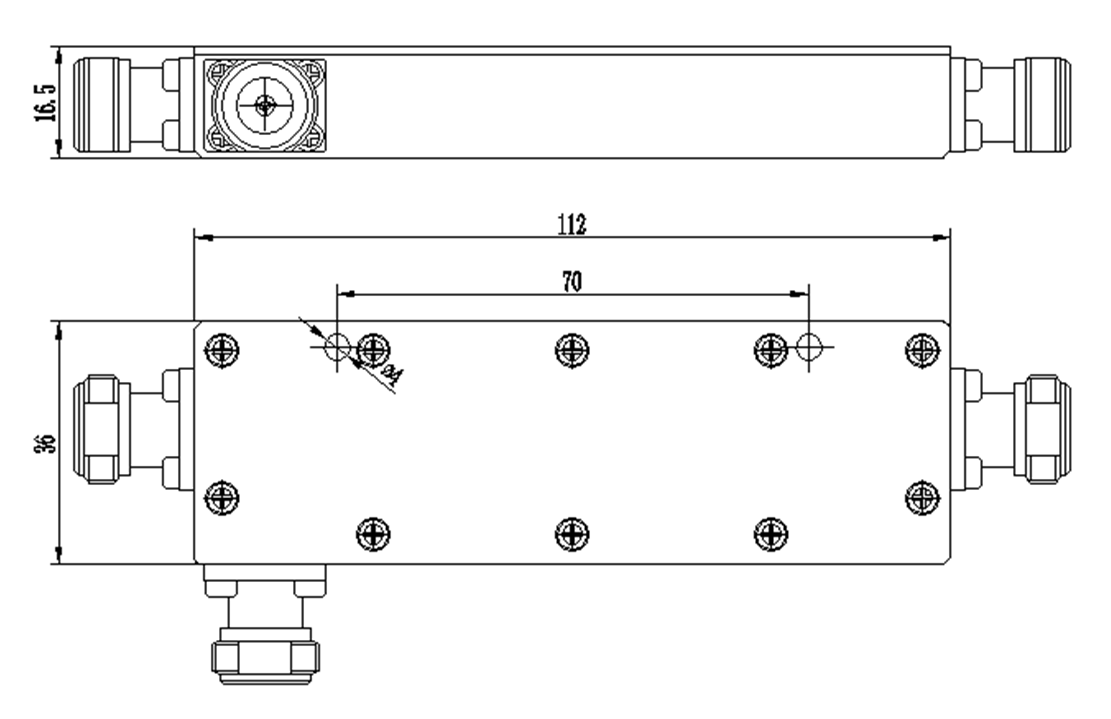

外形结构图（mm）

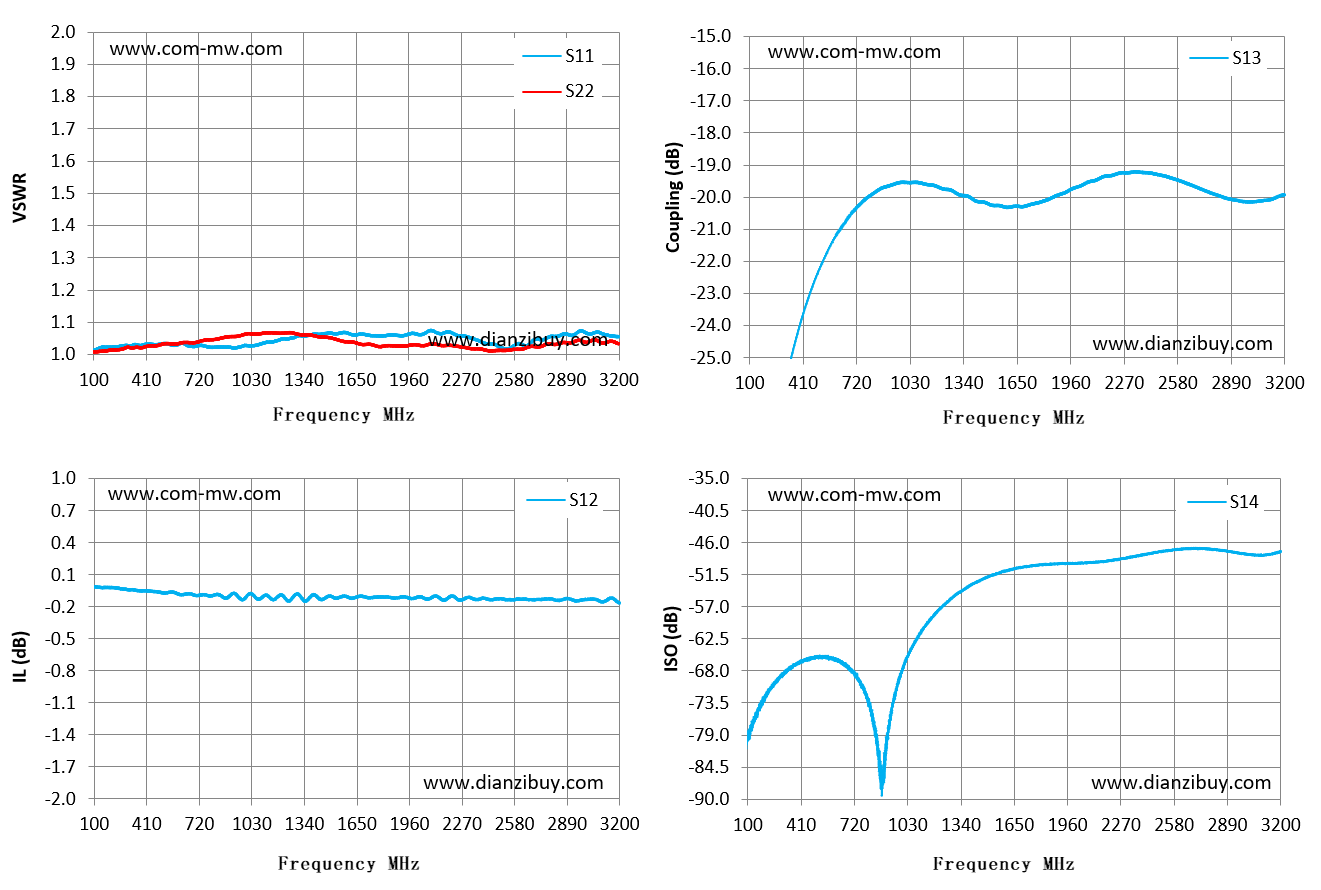

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
