阻带频率24.25~27.5GHz, ≥45dB, 通带频率DC~22.45GHz, 29.3~40GHz, 2.92
- ZBSF6-M24.25-27.5G-5574
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 24.25 | ~ | 27.5 | GHz | |
| 阻带抑制 | ≥ | 45 | dB | ||
| 通带频率 | DC | ~ | 22.45 | GHz | |
| 通带频率 | 29.3 | ~ | 40 | GHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 2 |
其它参数
| 接口形式 | 2.92-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| 频率 GHz | S12 损耗 dB | S11 驻波 |
| 20 | -0.94 | 1.44 |
| 20.8 | -0.98 | 1.56 |
| 21.6 | -1.03 | 1.62 |
| 22.4 | -1.14 | 1.48 |
| 23.2 | -24.35 | 12.44 |
| 24 | -47.56 | 32.97 |
| 24.8 | -57.35 | 145.22 |
| 25.6 | -52.35 | 251.27 |
| 26.4 | -49.88 | 174.58 |
| 27.2 | -57.14 | 168.54 |
| 28 | -41.87 | 65.44 |
| 28.8 | -26.77 | 17.69 |
| 29.6 | -1.42 | 1.77 |
| 30.4 | -1.55 | 1.64 |
| 31.2 | -1.62 | 1.79 |

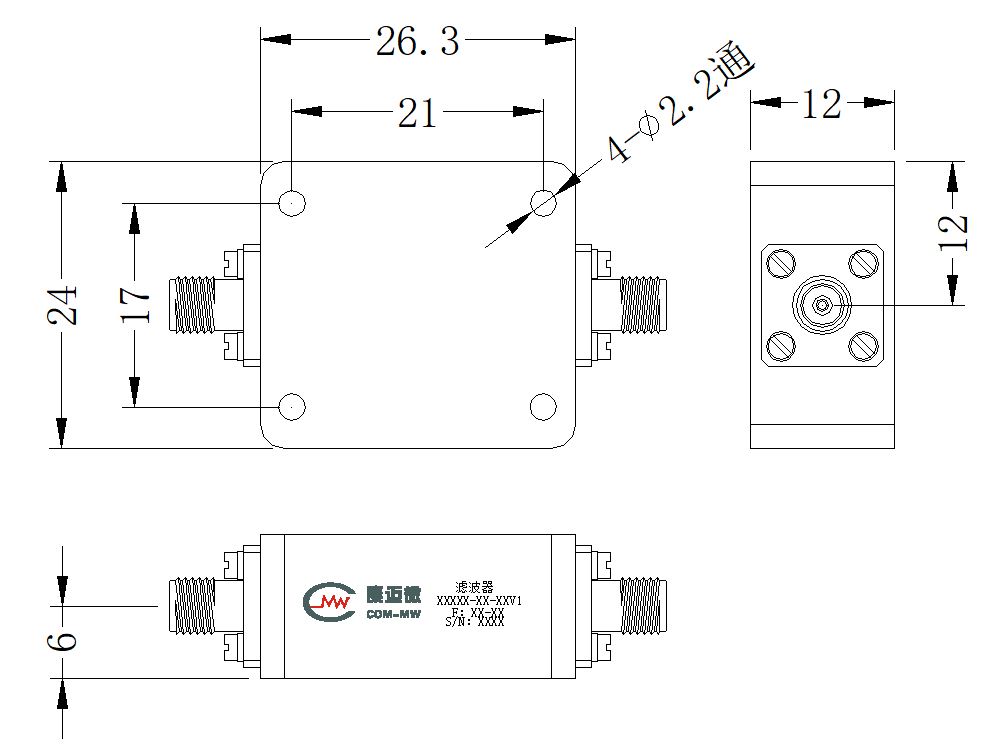

外形结构图（mm）

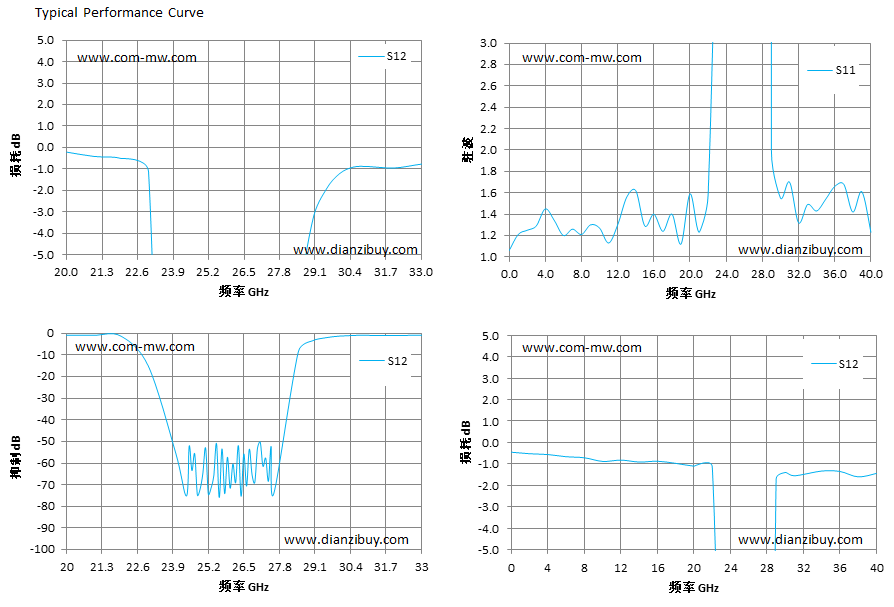

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
